| 申請號： |
200520080706 |
申請日： |
2005/02/26 |
| 公開號： |
|
公告號： |
2788935 |
| 授權日： |
2006-6-21 |
授權公告日： |
2006-6-21 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37103 |
代理人： |
耿霞 |
| 發明名稱： |
近凈形化制造減速機齒輪鑄坯的模具 |
| 國際分類號： |
B22C 9/28 |
| 范疇分類號： |
25D |
| 發明人： |
陳維璽 |
| 申請人： |
陳維璽 |
| 申請人地址： |
山東省淄博市博山區八陡鎮中心花園小區2號樓中單元二樓西 |
| 郵編： |
255200 |
| 文摘： |

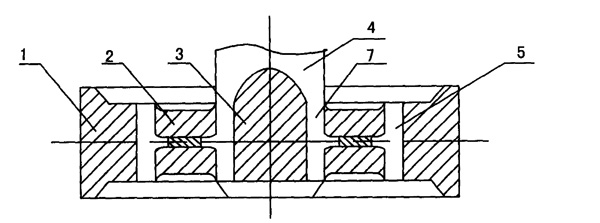

| 近凈形化制造減速機齒輪鑄坯的模具，由金屬外環、位于金屬外環內的內芯和中心芯塊組成，內芯的外緣與金屬外環之間留有齒輪外緣形成的空間，內芯的內緣與中心芯塊之間留有形成齒輪中心軸孔外緣的空間，同時為金屬液澆鑄口，內芯內具有形成齒輪輻筋的空間。內芯及中心芯塊的結構可以是現有結構方式，既可以是一體化的結構，也可以是組合結構。金屬外環起到了激冷導熱的作用，使輪緣內部縮松現象得到解決，工藝中不再需要設置冒口，或者只采用少量冒口，實現了少冒口或無冒口近凈形化鑄造技術，使制作的齒輪質量大大改善。本實用新型金屬外環能夠重復利用，芯塊單元根據材質也可以重復利用，降低了造型材料的用量，降低了生產成本，提高了生產效率。 |
| 主權利要求： |
| 一種近凈形化制造減速機齒輪鑄坯的模具，其特征在于由金屬外環、位于金屬外環內的內芯和中心芯塊組成，內芯的外緣與金屬外環之間留有齒輪外緣形成的空間，內芯的內緣與中心芯塊之間留有形成齒輪中心軸孔外緣的空間，同時為金屬液澆鑄口，內芯內具有形成齒輪輻筋的空間，各空間是相通的。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-4-16;因費用終止日 |
