| 申請?zhí)枺?/TD>
| 87216355 |
申請日： |
1987/12/10 |
| 公開號： |
|
公告號： |
|
| 授權日： |
1989-4-4 |
授權公告日： |
1989-10-4 |
| 專利類別： |
新型 |
國別省市代碼： |
61[中國|陜西] |
| 代理機構代碼： |
61113 |
代理人： |
劉崖 |
| 發明名稱： |
活齒擺線行星減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
周銘;周先德 |
| 申請人： |
周銘 |
| 申請人地址： |
陜西省西安市西安交通大學3村24宿舍401號 |
| 郵編： |
|
| 文摘： |
| 活齒擺線行星減速機是一種新穎的Ｋ—Ｈ—Ｖ少齒差行星減速機。它將Ｖ機構改進為由定共軛曲面的變形擺線齒廊和動共軛曲面活齒包絡齒廊嚙合的復合共軛曲面的活齒擺線行星輪機構。而且各自可以單獨設計制造進行裝配與組合，從而在具有同樣中心距、同樣體積、外廊尺寸的條件下，設計制造出具有不同功率、不同速比的產品。該結構具有承載能力大和嚙合性能好的特點，是一種新型的減速機。 |
| 主權利要求： |

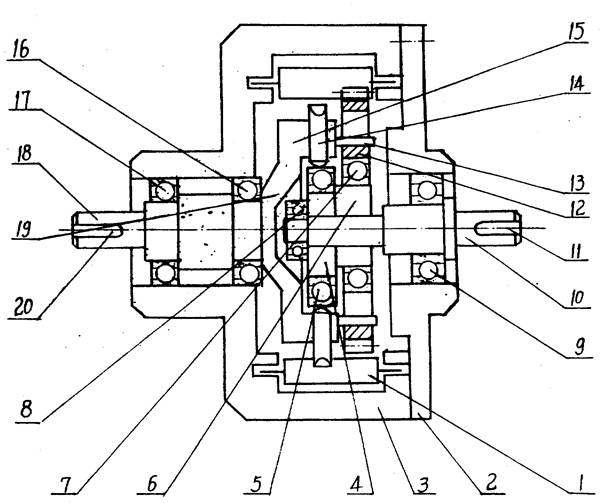

| 一種包括有Ｋ—Ｈ—Ｖ機構的活齒擺線行星減速機。其特征在于Ｖ機構是由行星擺線輪園周上的銷軸孔與活齒盤上的銷軸組成的輸出機構、由行星擺線輪的齒廓與裝配在中心輪上的針齒齒廓構成的定傳動比傳動機構、由活齒盤上活齒的包絡齒與針齒的齒廓構成的活齒傳動機構復合構成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1992-4-1;因費用終止日 |
