| 申請?zhí)枺?/TD>
| 89216258 |
申請日： |
1989/11/24 |
| 公開號： |
|
公告號： |
2064440 |
| 授權日： |
1991-2-13 |
授權公告日： |
1991-6-19 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37103 |
代理人： |
孫福林 |
| 發明名稱： |
釜用立式園弧齒園柱蝸桿減速機 |
| 國際分類號： |
F16H 55/22;F16H 57/02 |
| 范疇分類號： |
27D23E |
| 發明人： |
徐其國;李銀昌 |
| 申請人： |
山東省淄博減速機廠 |
| 申請人地址： |
255200山東省淄博市博山區李家窯村 |
| 郵編： |
|
| 文摘： |
| 釜用立式圓弧齒圓柱蝸桿減速機，屬于傳動裝置減速機類，其特點是蝸桿為圓弧齒圓柱形，減速機輸出軸可與攪拌器直聯，比現有技術提供的同類減速機體積減小三分之一，承載能力大０．５－１．５倍，傳動效率高１０％－１５％，結構緊湊，噪聲低。主要用于立式化工容器的攪拌傳動。也可用于冶煉、石油、紡織、印染、食品等作減速傳動。 |
| 主權利要求： |

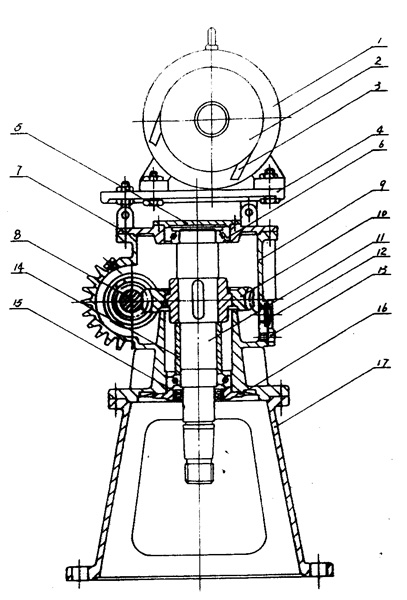

| 一種釜用立式圓弧齒圓柱蝸桿減速機，它由電動機１、三角皮帶輪２、三角帶３、電機底板４、上壓蓋５、圓錐滾子軸承６、箱蓋７、視鏡１２、放油螺栓１３、隔套１４、油封１５、底通蓋１６組成，其特征在于，蝸桿８是圓弧齒圓柱形，輸出軸１１比通用減速機輸出軸加粗１１％，加長６５％，二支承軸承距加大，軸端有聯接螺紋，箱體９比一般通用箱體高度增加６５％，其上的擋油臂加高至蝸輪輻，支架１７比一般通用支架高度低３７％。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1994-10-5;續延日
1997-1-15;因費用終止日 |
