| 申請?zhí)枺?/TD>
| 91111038 |
申請日： |
1991/11/29 |
| 公開日： |
1992/04/22 |
公告日： |
|
| 公開號： |
1060519 |
公告號： |
1021246 |
| 授權日： |
1993-4-23 |
授權公告日： |
1993-6-16 |
| 專利類別： |
發明 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
11127 |
代理人： |
朱黎光 |
| 發明名稱： |
帶自鎖機構的差動式減速機 |
| 國際分類號： |
F16H 1/44;F16H 37/02 |
| 范疇分類號： |
27D |
| 發明人： |
李培基 |
| 申請人： |
李培基 |
| 申請人地址： |
浙江省桐鄉縣農業機械化研究所 |
| 郵編： |
314500 |
| 文摘： |
| 一種帶自鎖機構的差動減速機，其特點是：偏心軸與電機軸相連并同步旋轉，偏心軸上套裝有軸承，軸承外套裝有行星輪盤，行星輪盤周圓上安裝有行星輪齒，行星輪齒與外周套放的內齒圈的三角形內齒相嚙合，與行星輪盤相固連的是圓盤形的槽輪，槽輪間隔均布的齒槽內活動插裝有自鎖活齒，自鎖活齒上端與其外套裝的自鎖角輪的三角形內齒相嚙合，其尾端與軸承外圈相頂觸，當與槽輪套連的輸出軸受到外力矩作用時，行星輪及自鎖活齒則對偏心軸產生兩個方向相反的等力矩，而使機構達到自鎖，當電機輸入轉矩時，則又重新轉動。 |
| 主權利要求： |

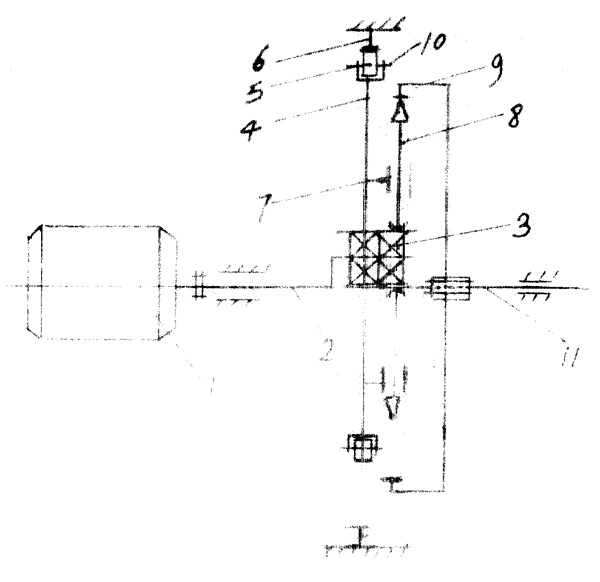

| 帶自鎖機構的差動式減速機，有與電機１相連的偏心軸２，偏心軸２上套裝的軸承３、軸承３外套裝有行星輪盤４，與機座固連的內齒圈６及輸出軸１１，其特征在于：行星輪盤４外周間隙均布安裝有滾動軸承式的行星輪５，與各行星輪５依次相嚙合的是帶有均布間隔三角形內齒６ａ的內齒圈６，與行星輪盤４固連的是一圓筒形槽輪７，在圓筒形槽輪周邊間隔均布的齒槽７ａ內均活動插裝有自鎖活齒８，自鎖活齒８上端依次與其外套裝的自鎖角輪９的三角形內齒９ａ相嚙合，自鎖活齒８尾端與軸承３外圈相頂觸，自鎖角輪９與輸出軸１１套連。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1998-1-21;因費用終止日 |
