| 申請?zhí)枺?/TD>
| 03246656 |
申請日： |
2003/04/18 |
| 公開號： |
|
公告號： |
2651526 |
| 授權日： |
2004-10-27 |
授權公告日： |
2004-10-27 |
| 專利類別： |
新型 |
國別省市代碼： |
23[中國|黑龍江] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
減速機上的密封裝置 |
| 國際分類號： |
F16J 15/24 |
| 范疇分類號： |
|
| 發明人： |
楊彥夫;楊繼東 |
| 申請人： |
楊彥夫 |
| 申請人地址： |
黑龍江省齊齊哈爾市龍沙區源地街科技大樓五樓 |
| 郵編： |
161005 |
| 文摘： |
| 本實用新型公開了一種減速機上的密封裝置，該密封裝置由壓蓋、鋼圓環、橡膠密封圈、法蘭體及螺栓構成，其形狀及裝配結構為：橡膠密封圈為厚度均勻的圓盤狀，其內壁上設有多個圓環形密封槽，其環形平面的端面裝在法蘭盤上，鋼圓環壓在其另一端面上的溝槽內，壓蓋壓在鋼圓環上，用螺栓緊固連接；其產生的有益效果是：可以保證密封始終處于持續的補償狀態，密封圈使用壽命較現使用的產品可延長五倍以上，這不僅明顯減少了費用，減輕了勞動強度，更為突出的是可以避免單純因更換密封件而造成的停機損失，產生顯而易見的經濟效益。 |
| 主權利要求： |

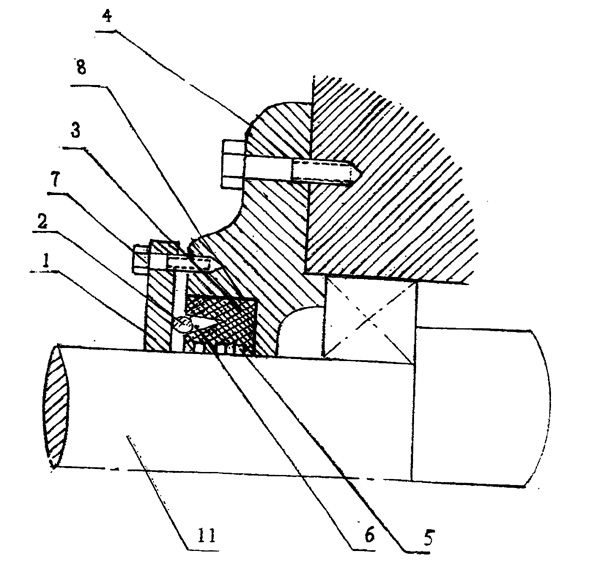

| 一種減速機上的密封裝置，包括法蘭體，裝在法蘭體內厚度均勻、內壁上有多個圓環密封槽的橡膠密封圈，壓在橡膠密封圈上的壓蓋和多個螺栓，其特征是：橡膠密封圈（３）上與壓蓋（１）接觸的端面有一個環狀、斷面為楔形的溝槽（６），在該溝槽（６）與壓蓋（１）之間還有一個鋼圓環（２），其與溝槽（６）接觸的一側端面為圓弧形、橢圓弧形或三角形，該端面的最大寬度與溝槽（６）的開口寬度接近，且鋼圓環（２）與溝槽（６）為半徑相等的同心圓。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
