| 發明名稱： |
潛油泵專用減速機及其設備工藝 |
| 國際分類號： |
F04B 49/20;F04B 47/00;E21B 43/00 |
| 范疇分類號： |
|
| 發明人： |
王欣;楊天博 |
| 申請人： |
王欣;楊天博 |
| 申請人地址： |
天津市西青開發區業盛道建福路7號天津市油田采油成套設備有限公? |
| 郵編： |
300381 |
| 文摘： |

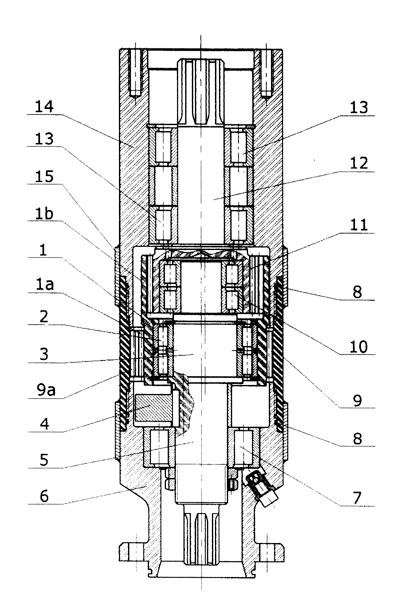

| 一種潛油泵專用減速機及其設備工藝，其主要結構特征是雙聯行星齒輪安裝在輸入軸的偏心軸頸上，其下端的小齒輪與固定齒圈相嚙合，上端的齒圈與輸出軸上的小齒輪相嚙合，輸入軸的下端安裝在下接頭上，上端安裝在輸出軸上，輸出軸則安裝在上接頭上；所說的雙聯行星齒輪、帶齒圈的外殼和帶小齒輪的輸出軸均采用耐高溫的高強度不銹耐熱鋼材料制造，并進行熱處理；雙聯行星齒輪、帶齒圈的外殼和帶小齒輪的輸出軸均進行增加耐磨性能的軟氮化處理。本發明可使用在深度大于１０００米的深井中，并能在１００℃－２００℃的高溫下及１０兆帕以上的高壓下穩定運轉，其超載能力及耐熱、抗磨損性能均極強。 |
| 主權利要求： |
| 一種潛油泵專用減速機，其特征在于它是由雙聯行星齒輪、輸入軸、輸出軸、軸承及其它有關零件構成；所說的雙聯行星齒輪通過軸承Ⅰ安裝于輸入軸的偏心軸頸上，輸入軸下端用軸承Ⅱ安裝于機體的下接頭上，其上端用軸承Ⅲ安裝在輸出軸下端的小齒輪的孔內；雙聯行星齒輪下端的小齒輪與外殼上的固定齒圈相嚙合，同時雙聯齒輪上端的內齒圈又和輸出軸下端的小齒輪相嚙合，作為輸出的減速輸出軸用兩套軸承Ⅳ安裝于機體上接頭上；在輸入軸上還安裝有一個用以平衡偏心軸頸上的全部離心力的平衡鐵；外殼與其內的固定齒圈制成一整體，帶齒圈的外殼與下接頭和上接頭用螺紋連接成整體，且連接處有對接口進行密封的Ｏ型密封圈；所說的相互嚙合的齒輪關系為：雙聯行星齒輪下端的小齒輪采用４０個齒，與之相嚙合的外殼上的固定齒圈采用４２個齒，雙聯行星齒輪上端的內齒圈采用個齒，與之相嚙合的小齒輪采用個齒；所有齒輪均采用模數為２．７５、齒形角為２０度的短齒齒形進行設計。 |
