| 申請?zhí)枺?/TD>
| 200620047821 |
申請日： |
2006/11/15 |
| 公開號： |
|
公告號： |
201007353 |
| 授權日： |
2008-1-16 |
授權公告日： |
2008-1-16 |
| 專利類別： |
新型 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
31113 |
代理人： |
張勁風 |
| 發明名稱： |
一種適用于減速機的磁性密封 |
| 國際分類號： |
F16J 15/16;F16J 15/53;F16H 57/02 |
| 范疇分類號： |
27E |
| 發明人： |
李季 |
| 申請人： |
上海寶鋼設備檢修有限公司 |
| 申請人地址： |
上海市寶山區寶鋼廠區機五路緯一路 |
| 郵編： |
201900 |
| 文摘： |

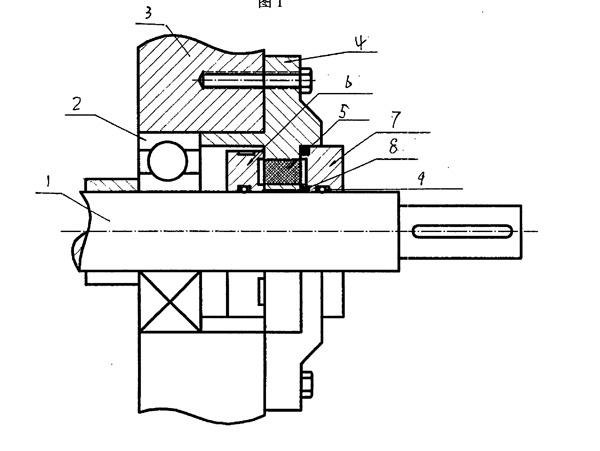

| 本實用新型涉及一種軸與端蓋密封，特別涉及一種適用于普通減速機軸與端蓋處的磁性密封。解決多年困擾行車減速機滲漏油難題，其技術解決方案為：一種適用于減速機的磁性密封，包括減速機齒軸，齒軸上套接軸承，軸承安裝在軸承座內，在輸出軸端裝配有軸面?zhèn)榷松w，端蓋通過螺栓固定在軸承座上，其特征是，在軸面?zhèn)榷松w靠近齒軸處的圓周上打孔加裝多個強力磁鐵，強力磁鐵之間間隔均勻布置，為４－６個。軸側面端蓋內側和外測對應于強力磁鐵處分別加裝內密封盤和外密封盤。內密封盤為平面迷宮密封盤，外密封盤為加裝炭精環密封盤，在內密封盤和外密封盤與齒軸接觸面均加裝有Ｏ形密封圈。本實用新型主要用于普通減速機軸與端蓋處的密封。 |
| 主權利要求： |
| 一種適用于減速機的磁性密封，包括減速機齒軸，齒軸上套接軸承，軸承安裝在軸承座內，在輸出軸端裝配有軸面?zhèn)榷松w，端蓋通過螺栓固定在軸承座上，其特征是，在軸面?zhèn)榷松w靠近齒軸處的圓周上打孔加裝多個強力磁鐵，強力磁鐵之間間隔均勻布置，為４－６個，軸側面端蓋內側和外測對應于強力磁鐵處分別加裝內密封盤和外密封盤。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
