| 申請號： |
98218621 |
申請日： |
1998/08/21 |
| 公開號： |
|
公告號： |
2363128 |
| 授權日： |
|
授權公告日： |
2000-2-9 |
| 專利類別： |
新型 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
11207 |
代理人： |
范光前 |
| 發明名稱： |
一種粉磨機的選粉機減速機 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D26B |
| 發明人： |
劉合安;袁剛;曾志明;孟文英;任軍燕;戶連元;曾曉光;劉萬春 |
| 申請人： |
中國建筑材料工業建設邯鄲建材機械廠 |
| 申請人地址： |
河北省邯鄲市建設大街87號 |
| 郵編： |
056003 |
| 文摘： |
| 一種粉磨粉機的選粉機減速機為水泥廠的傳動裝置。本實用新型高速級為弧齒圓錐齒輪副，傳動比＜５，從動輪齒數量６－２０，主動輪齒數２９－４１；低速級為圓斜柱齒輪副，傳動比＜４，從動輪齒數１８－２６，主動輪齒數５４－７２；總傳動比＜８，模數６－１４，錐角２５－４５°，螺旋角８－１５°。本實用新型齒線為圓弧，齒面為局部接觸，齒間重合度大，因此，具有承載傳動力大，運轉穩定，齒輪使用壽命長，噪音小于９５ｄｂ。 |
| 主權利要求： |

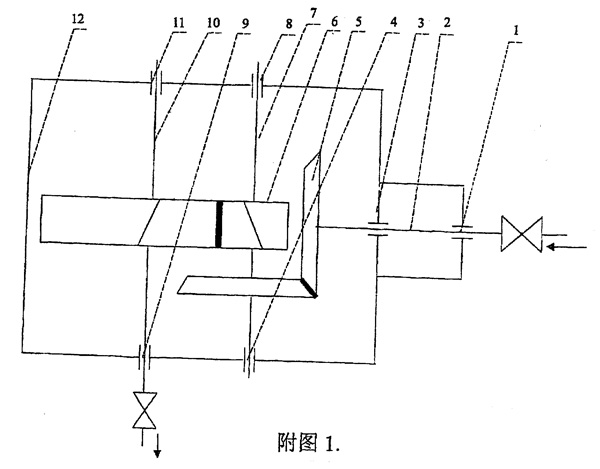

| 一種粉磨機的選粉機減速機，其特征在于減速機為兩級減速，高速級為弧齒錐齒輪付，低速級為圓柱斜齒輪付，總傳動比＜８，高速級傳動比＜５，低速級傳動比＜４，模數量６－１４，錐角２５－４５°，螺旋角８－１５°，高速級齒輪齒數，從動輪齒數Ｚ１＝６－２０，主動輪齒數Ｚ２＝２９－４１，低速級齒輪齒數，從動輪大齒輪齒數Ｚ２＝＝５４－７２，主動輪小齒數齒數Ｚ１＝１８－２６，高速級弧齒錐齒輪付（２）、（５）水平輸入，高速端為輸入軸齒輪（２）用園錐滾柱軸承（１）、（３）懸臂支承，主動軸（７）、輸出軸（１０）依靠，兩組園錐滾柱軸承（４），（８），（９），（１１）支承傳動，低速級斜齒直齒輪（６）、（１２），輸出軸垂直向下，軸向為套管和凸臺定位。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-9-25;因費用終止日 |
