| 申請?zhí)枺?/TD>
| 200520032830 |
申請日： |
2005/01/12 |
| 公開號： |
|
公告號： |
2816049 |
| 授權日： |
2006-9-13 |
授權公告日： |
2006-9-13 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50209 |
代理人： |
張愛云 |
| 發明名稱： |
扭力桿裝置與減速機箱體的連接結構 |
| 國際分類號： |
C21C 5/50 |
| 范疇分類號： |
25B |
| 發明人： |
余楊 |
| 申請人： |
中冶賽迪工程技術股份有限公司 |
| 申請人地址： |
重慶市渝中區雙鋼路1號 |
| 郵編： |
400013 |
| 文摘： |
| 本實用新型公開了一種扭力桿裝置與減速機箱體的連接結構，屬于冶金煉鋼設備技術領域；由連接螺栓、上部連接座、銷軸、下部連接座組成，上部連接座的一端通過連接螺栓與減速機箱體底部連接，另一端通過銷軸與下部連接座的一端鉸接；下部連接座的另一端通過銷軸和曲柄的一端鉸接，曲柄的另一端通過鍵和圓柱銷與扭力桿連接。本實用新型具有結構簡單，易于加工，制造成本低，安裝和拆卸方便快捷，并可減輕設備重量，工作可靠，安全性能好，使用壽命長，是煉鋼轉爐傾動裝置中扭力桿裝置與二次減速機理想的連接形式。本實用新型還可廣泛應用于其他行業各種類似機械設備中。 |
| 主權利要求： |

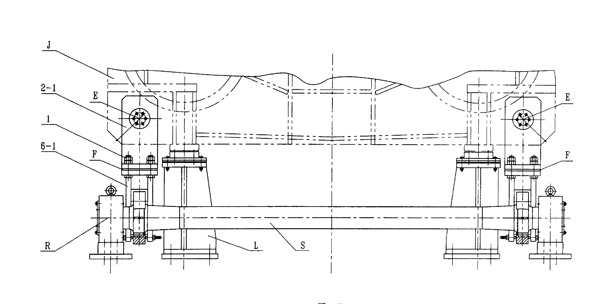

| 一種扭力桿裝置與減速機箱體的連接連接結構，主要由連接螺栓（１）、上部連接座（２－２）、銷軸（４－１、４－２）、下部連接座（６－２）組成，其特征在于：上部連接座（２－２）的一端用螺栓（１）與減速機Ｍ箱體底部連接，上部連接座（２－２）的另一端與下部連接座（６－２）的一端通過銷軸（４－１）鉸接，下部連接座（６－２）的另一端與曲柄Ｇ的一端通過銷軸（４－２）鉸接，曲柄Ｇ的另一端通過鍵和圓柱銷與扭力桿Ｓ連接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
