| 申請?zhí)枺?/TD>
| 200520123633 |
申請日： |
2005/11/30 |
| 公開號： |
|
公告號： |
2858737 |
| 授權日： |
2007-1-17 |
授權公告日： |
2007-1-17 |
| 專利類別： |
新型 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
李鳳 |
| 發明名稱： |
一種瀝青路面冷再生機銑刨轉子減速機與轉臂連接結構 |
| 國際分類號： |
E01C 19/10;E01C 23/088 |
| 范疇分類號： |
36A36E |
| 發明人： |
吳建君;宗躍;安治國 |
| 申請人： |
天津鼎盛工程機械有限公司 |
| 申請人地址： |
天津市紅橋區丁字沽三號路 |
| 郵編： |
300131 |
| 文摘： |

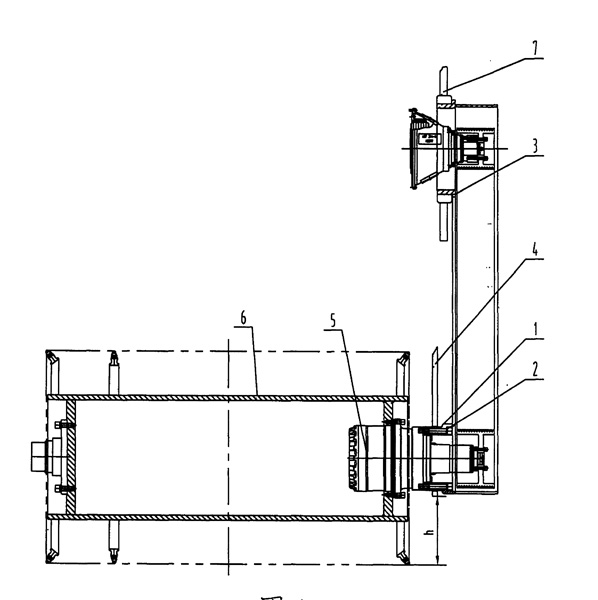

| 本實用新型提供一種瀝青路面冷再生機銑刨轉子減速機與轉臂連接結構。其特點是：在車架轉子臂的下端焊接有壁部較厚的筒形連接套筒，連接套筒的端面制有貫穿筒壁的通孔，通孔內穿裝有長內六角螺釘，通過長內六角螺釘在連接套筒的前端安裝減速機和銑刨轉子，連接套筒上套裝有轉子罩鍘板，本實用新型減小了連接套筒的直徑，抬高了裝于連接套筒的轉子罩側板底邊與地面的距離，從而增加銑刨深度。另外本實用新型還具有結構簡單、易于加工安裝、成本低的優點。 |
| 主權利要求： |
| 一種瀝青路面冷再生機銑刨轉子減速機與轉臂連接結構，由安裝在車架上的轉臂、安裝在轉臂另一端的連接套筒、以及安裝在連接套筒上的減速機及其銑刨轉子組成，其特征是：所述連接套筒為一個壁部較厚的筒形且焊裝在轉臂上，連接套筒壁中制有貫通兩端的通孔，通孔內安裝有與減速機連接的長螺釘。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
