| 申請?zhí)枺?/TD>
| 200520098416 |
申請日： |
2005/10/20 |
| 公開號： |
|
公告號： |
2856587 |
| 授權日： |
2007-1-10 |
授權公告日： |
2007-1-10 |
| 專利類別： |
新型 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
雙曲柄雙擺線平動行星齒輪減速機 |
| 國際分類號： |
F16H 1/34;F16H 55/17 |
| 范疇分類號： |
27D |
| 發明人： |
胡來瑢;龔發云;吳紅兵 |
| 申請人： |
湖北工業大學 |
| 申請人地址： |
湖北省武漢市武昌南湖李家墩 |
| 郵編： |
430068 |
| 文摘： |
| 雙曲柄雙擺線平動行星齒輪減速機，突破了擺線針輪減速機及雙擺線齒輪減速機的傳統結構和嚙合方式，采用二對同向、同步轉動的定軸齒輪副作一級減速，經雙曲柄驅動擺線行星輪作平面平動，以平動行星齒輪內嚙合作二級減速，取消了Ｗ機構，并驅動擺線內齒輪直接輸出。這種新型減速機，由雙曲柄作為兩級減速的中間環節，驅動雙擺線平動行星齒輪內嚙合副傳遞運動和動力，不僅有效地?cái)U(kuò)大了傳動比范圍，降低了附加動載荷，而且顯著改善了曲柄軸承的受力狀況和工作條件。整機結構緊湊、體積小、制造成本低、承載能力大、壽命長，對于大傳動比和大功率動力傳動，具有重要的開發價值。 |
| 主權利要求： |

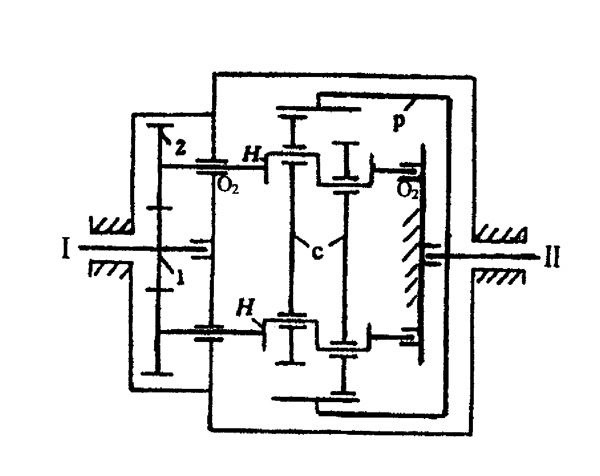

| 一種具有雙曲柄Ｈ作為中間環節驅動的雙曲柄雙擺線平動行星齒輪減速機，其特征在于采用二級減速組成整體結構（見附圖１），第一級為對稱配置的兩對同向、同步轉動的定軸齒輪副（１，２），第二級為雙曲柄Ｈ驅動的雙擺線平動行星齒輪內嚙合副（ｃ，ｐ），其中一級減速的兩個輸出齒輪２固裝在二級減速輸入的雙曲柄軸Ｏ↓［２］、Ｏ↓［２］上。 |
