| 申請號： |
02146929 |
申請日： |
2002/10/22 |
| 公開日： |
2003/04/30 |
公告日： |
|
| 公開號： |
1414264 |
公告號： |
1181273 |
| 授權日： |
2004-12-22 |
授權公告日： |
2004-12-22 |
| 專利類別： |
發明 |
國別省市代碼： |
JP[日本] |
| 代理機構代碼： |
72002 |
代理人： |
黃劍鋒 |
| 發明名稱： |
雙曲線齒輪減速機的系列以及雙曲線齒輪傳動馬達的系列 |
| 國際分類號： |
F16H 1/24 |
| 范疇分類號： |
27D37A |
| 發明人： |
磯崎哲志;峰嶋靖;江川正則;重見貴夫;峰岸清次 |
| 申請人： |
住友重機械工業株式會社 |
| 申請人地址： |
日本東京都 |
| 郵編： |
|
| 文摘： |

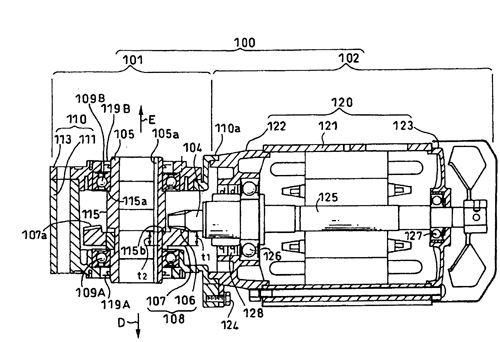

| 本發明的目的是提供一種在減輕齒輪箱庫存負擔的同時，可應對多種減速比，且成本較低、選擇范圍較寬的雙曲線齒輪減速機以及雙曲線齒輪傳動馬達的系列。雙曲線齒輪減速機（１０１）的系列，具有由雙曲線小齒輪（１０６）和齒輪箱（１０７）組成的雙曲線齒輪組（１０８），可以從不同減速比的雙曲線齒輪組（１０８）中選擇１個，裝配到在全雙曲線齒輪減速機（１００）共用的齒輪箱（１１０）中，同時在該共用的齒輪箱（１００）中，至少上述雙曲線齒輪（１０７）的軸向長度，是對應上述不同的減速比中最小減速比（１／５）的雙曲線齒輪組（１０８）而進行的最適當設計。 |
| 主權利要求： |
| 一種雙曲線齒輪減速機的系列，該減速機包括： 雙曲線齒輪組，具有雙曲線小齒輪的輸入軸、與該輸入軸嚙合的雙曲線齒輪、及裝配有該雙曲線齒輪的輸出軸； 收納上述雙曲線齒輪組的齒輪箱，其特征在于： 從不同減速比的雙曲線齒輪組中選擇１個，可裝配到在全雙曲線齒輪減速機共用的齒輪箱中； 并且，該共用的齒輪箱的輸出軸的軸向長度，是對應上述不同減速比中最小減速比的雙曲線齒輪組而進行的最適當設計。 |
| 優先權項： |
| JP 2001-10-22 2001-323533 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
