| 申請號： |
96239732 |
申請日： |
1996/11/06 |
| 公開號： |
|
公告號： |
2274704 |
| 授權日： |
|
授權公告日： |
1998-2-18 |
| 專利類別： |
新型 |
國別省市代碼： |
42[中國|湖北] |
| 代理機構代碼： |
42106 |
代理人： |
鄒人椿 |
| 發明名稱： |
帶法蘭電機倒懸掛平行安裝、分體式立式減速機 |
| 國際分類號： |
F16H 49/00 |
| 范疇分類號： |
27D |
| 發明人： |
壽繼斌 |
| 申請人： |
壽繼斌 |
| 申請人地址： |
湖北省咸寧市永安大道59號湖北省咸寧市三合機電制業有限公司 |
| 郵編： |
437000 |
| 文摘： |
| 帶法蘭電機倒懸掛平行安裝、分體式立式減速機是一種減速機械。該機由帶法蘭電機、減速箱、機座、梅花彈性聯軸器組成，減速箱輸入、輸出軸作在同側，并垂直向下，帶法蘭電機軸朝上與輸入軸用梅花彈性聯軸器聯接，電機法蘭和箱體用螺栓聯接倒懸掛在減速箱上，與輸出軸平行，減速箱與機座作成分體式。減低整機高度、減小零件尺寸、便利加工、易于安裝、定心，降低噪聲。廣泛應用于化工、醫藥、有色冶金、煤炭、礦山機械上。 |
| 主權利要求： |

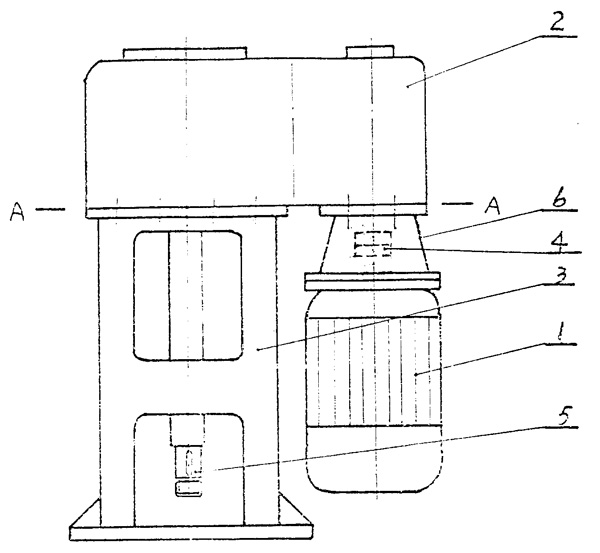

| 帶法蘭電機倒懸掛平行安裝、分體式立式減速機，由帶法蘭電機（１）、減速箱（２）和機座（３）、梅花彈性聯軸器（４）組成，其特征是該機減速箱（２）的輸入軸與輸出軸作在同側，并垂直向下，兩軸伸出處箱體上加工有兩個內止口，帶法蘭電機（１）的軸垂直向上，該軸和減速箱輸入軸用梅花彈性聯軸器（４）聯接，并且電機法蘭上的外止口和箱體上內止口配合、定位，并用螺栓固定，使電機（１）倒懸掛安裝在減速箱上，與減速箱輸出軸平行；減速箱（２）和機座（３）作成分體式，機座（３）安裝在減速箱下方，輸出軸穿過機座，成立式安裝，機座（３）上沿端面加工的外止口與減速箱上的內止口配合，定位，并用螺栓固定，下沿與所配套機械聯接，輸出軸與工作機械聯接。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-12-11;因費用終止日 |
