徑向綜合偏差與徑向跳動的定義和允許值

1范圍

本標準規定了單個漸開線圓柱齒輪的有關徑向綜合偏差的精度。

本標準規定了有關徑向綜合偏差精度術語的定義、齒輪精度的結構和公差。

與GB/T10095.1中的要素范圍相經，有不同的等級范圍。對于徑向綜合偏差和徑向跳動，其直徑和模數范圍也是不同的。

a)徑向綜合公差的精度由 和 的9個精度等級組成，其中4級最高，12級最低。模數范圍從0.2到10mm，直徑范圍從5.0到1000mm，見第6章和第7章，附錄A（提示的附錄）給出了按第7章的公式提供的表格。

b)附錄B（提示的附錄）給出了徑向跳動的定義和對于確定精度等級為5級的徑向跳動的公差，標準正文沒有給出。若供需雙方協商一致，可使用附錄B提供的徑向跳動的參考數值。

2引用標準

下列標準所包含的條文，通過在本標準中引用而且構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂。使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 10095.1-2001漸開線圓柱齒輪  精度  第1部分；輪齒同側齒面偏差的定義和允許值（idt 1328-1:1997）

GB/T2821-1992齒輪幾何要素代號（neq ISO 701:1976）

GB/T3374-1992齒輪基本術語

GB/T18620.2-2002圓柱齒輪 檢驗實施規范 第2部分：徑向綜合偏差、徑向跳動、齒厚和側隙的檢驗（idt ISO/TR 10064-2:1996）

3定義

本標準采用GB/T 3374的定義。

4符號、參數和單位

下面僅列出本標準所采用的符號。

5有關徑向綜合偏差的輪齒精度術語

5.1產品齒輪

“產品齒輪”是指正在被測量或評定的齒輪。

5.2徑向綜合偏差

    徑向綜合偏差的測量值受到測量齒輪的精度和產品齒輪與測量齒輪的總重合度的影響（參考GB/Z18620.2）。

5.3徑向綜合總偏差

徑向綜合總偏差 是在徑向（雙面）綜合檢驗時，產品齒輪的左右齒面同時與測量齒輪接觸，并轉過一整圈時出現的中心距最大值和最小值之差。圖1是相關圖形的實例。

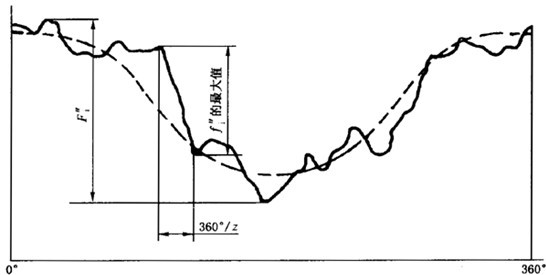

圖1徑向綜合偏差

5.4一齒徑向綜合偏差

一齒徑向綜合偏差 是當產品齒輪嚙合一整圈時，對應一個齒距（360°/ ）的徑向綜合偏差值。產品齒輪所有輪齒的 的最大值不應超過規定的允許值（見圖1）。

5.5測量齒輪

檢驗徑向綜合偏差時，測量齒輪應在“有效長度L_AE”上與產品齒輪嚙合。GB/T10095.1給出了L_AE的定義。

直齒輪有公差已經給出，可直接用于確定其精度等級。對斜齒輪，因重合度ε_β影響其徑向綜合測量的結果，測量齒輪的使用應遵循供需雙方的協議，其測量齒輪的齒寬應使與產品齒輪嚙合時的ε_β小于或等于0.5。

6齒輪精度的結構

徑向綜合偏差精度等級的確定，不一定與GB/T10095.1中的要素偏差（如齒距、齒廓、螺旋線等）選用相同的等級。當文件需敘述齒輪精度要求時，應注明GB/T10095.1或GB/T10095.2。

徑向綜合偏差的公差僅適用于產品齒輪與測量齒輪的嚙合檢驗，而不適用于兩個產品齒輪嚙合的檢驗。

6.1齒輪精度

齒輪的精度等級是通過實測的偏差值與由第7章確定的公差進行對比后確定的。利用公式計算的數值適用于5級精度。兩相鄰等級間的級間公比等于 ，本級數值附以（或乘以） 即可得到相鄰較高（較低）等級的數值。5級精度的未圓整的計算值乘以2^0.5(Q-5)，即可得任一精度等級的待求值。式中Q是待求值的精度等級數。

當齒輪的幾何參數不在第1章規定的范圍內，使用這些公式時，須供需雙方協商一致。

6.2徑向綜合公差的有效性

當公差較小尤其是小于5μm時，要求包括測量齒輪在內的測量?jī)x器應有足夠高的精度，以確保其數值能被測量并具有必要的重復精度。

為直齒輪制訂的公差。可直接用于確定其精度等級。對斜齒輪。應根據供需雙方的協議參考使用,見5.5。

7徑向綜合偏差的5級精度公差計算式

下列公式中，模數和直徑使用實際值。



a)徑向綜合總公差

b)一齒徑向綜合公差

如無其他協議的規定，可使用第6章規定的精度準則。附錄A表格的數值是按A2所述的有關評均值確定的。公差數表僅用于供需雙方有協議時。

附錄A

（提示的附錄）

徑向綜合偏差的允許值

A1總則

本附錄給出了按6.1和第7章中公式得出公差表格的方法：

………………（A1）

A2參數范圍

應用公式制表時，推薦參數限定范圍如下（單位：mm）：

a)       分度圓直徑，d

5/20/50/125/280/560/1000

b)       法向模數，m_n

0.2/0.5/0.8/1.0/1.5/2.5/4/6/10

     應用第7章的公式編制公差表格時，參數d和m_n應取該分段界限值的幾何平均值，例如：如果實際模數為7mm，分段界值為m_n=6mm和m_n=10mm，計算表值用m_n== 代入計算。

A3圓整規則

   公差值是按6.2和第7章的公式計算后的數值圓整后得到的。如果計算值大于10μm，圓整到最接近的整數；如果小于10μm，圓整到最接近的尾數為0.5μm的小數或整數。

A4有效性

在給定的文件中，如果所要求的齒輪精度等級規定為本標準的某一等級，而沒有其他規定時，則第6章和第7章中各項偏差的公差均指該精度等級。然而，可根據協議，可用表格對任意質量要求的規定不同的公差。

A5徑向偏差的允許值

本附錄表格中的數值，是按第7章提供的公式計算得出的，同時考慮了A2和A3的準則。徑向綜合總公差見表A1，一齒徑向綜合公差見表A2。

表A1徑向綜合總公差

表A2一齒 向綜合差

附錄B

（提示的附錄）

徑向跳動的允許值及公差值

B1總則

本附錄給出應用徑向跳動公差計算式在推薦范圍內編制表格的方法和參考值。

B2徑向跳動F_r

齒輪徑向跳動為測頭（球形、圓柱形、砧形）相繼置于每個齒槽內時，從它到齒輪軸線的最大和最小徑向距離之差。檢查中，測頭在近似齒高中部與左右齒面接觸。圖B1是徑向跳動的圖例，圖中，偏心量是徑向跳動的一倍分（見GB/Z 18620.2）。

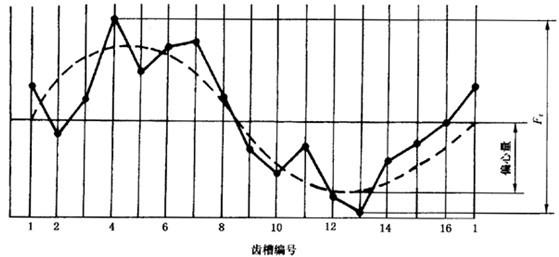

圖B1一個齒輪（16齒）的徑向跳動

B3 5級精度，徑向跳動公差的推薦計算式

在公式中，使用法向模數和直徑的實際值，徑向跳動公差精度與徑向綜合公差精度相同，見6.1。

F_r=0.8F_P=0.24m_n+1.0

B4參數范圍

應用公式制表時，推薦的參數范圍如下（單位：mm）:

a)       分度圓直徑，d

5/20/50/125/280/560/1000/1600/2500/4000/8000/10000

b)       法向模數，m_n

0.5/2.0/3.5/6/10/16/25/40/70

當用B3中的公式制表時，參數m_n與d以其分段界限的幾何平均值代入。例如：如果實際模數為7mm，分段界限值為m_n=6mm和m_n=10mm，計算表值用m_n= 代入計算。

若采用公差表評定齒輪精度時，供需雙方應協商一致。

B5圓整規則

公差值是使用公式計算的值徑圓整后得出的。若計算值大于10μm時，則圓整到最接近的整數，如果小于10μm時，則圓整到最近的0.5μm或整數。

B6有效性

在給定的文件中，若所要求的齒輪精度為本標準的某一等級，而沒有其他規定時，則第6章和附錄中的所有要素偏差的公差均按該精度等級。然而，可按協議由供需雙方共同規定徑向跳動公差范圍。

B7徑向跳動公差表

附錄表格中的數值是按公式的計算值以及B3和B4的準則確定，徑向跳動公差值見表B1。

表B1徑向跳動公差F_r





附錄C

（提示的附錄）

文獻目錄

1）  GB/T1356-2001 通用機械和重型機械用圓柱齒輪 標準基本齒條齒廓

2）  GB/T1357-1987 漸開線圓柱齒輪模數

3）  GB/Z18620.1-2002 圓柱齒輪 檢驗實施規范 第1部分：輪齒同側齒面的檢驗

4）  GB/Z18620.3-2002圓柱齒輪 檢驗實施規范 第3部分：齒輪坯、軸中心距和軸線平行度

5）  GB/Z18620.4-2002 圓柱齒輪 檢驗實施規范 第4部分：表面結構和輪齒接觸斑點的檢驗
