齒條精度

來源：減速機信息網時間：2010-4-17 14:23:20　　責任編輯：jiajing

齒條精度

1主題內容與適用范圍

本標準規定了齒條及齒條副的誤差定義、代號、精度等級、齒坯要求、齒條與齒條副的公差與檢驗、側隙和圖樣標注。

本標準適用于齒條及由直齒或斜齒圓柱齒輪與齒條組成的齒條副。齒條的法向模數由1～40mm，齒條的工作寬度到630mm。基本齒廓按GB1356.

2引用標準

GB 1356漸開線圓柱齒輪基準齒形

GB 2821 齒輪幾何要求代號

GB 3374 齒輪基本術語

3齒條、齒條副的誤差及側隙的定義和代號

序號	名稱	代號	定義

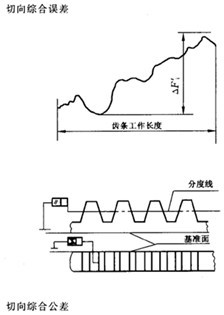

1			當齒輪軸線與齒條基準面¹^）在公稱位置上，被測齒條與理想精確測量齒輪單面嚙合時，被測齒條沿其分度線在工作長度內平移的實際值與公稱值之差的總幅度值
2			當齒輪軸線與齒條基準面在公稱位置上，被測齒條與理精確的測量齒輪單面嚙合時，被測齒條沿其分度線在工作長度內平移一個齒距的實際值與公稱值之差的最大幅度值
3			被測齒條與理想精確的測量齒輪雙面嚙合時，在工作長度內（在齒條上取不超過50個齒距的任意一段），被測齒條基準面至理想精確的測量齒輪中心之間距離的最大變動量
4	齒徑向綜合誤差齒徑向綜合公差		被測齒條與理想精確的測量齒輪雙面嚙合時，齒條移動一個齒距（在齒條上取不超過50個齒距的任意一段），被測齒條基準面至理想精確齒輪中心之間距離的最大變動量
5			在齒條的分度線上，任意兩個同側齒廓間實際齒距與公稱齒距之差的最大絕對值（在齒條上取不超過50個齒距的任意一段來確定）
6			從齒槽等寬處到齒條基準面距離的最大差值（在齒條上取不超過50個齒距的任意一段來確定）
7			在法截面（垂直于齒向的截面）上，齒形工作部分內，包容實際齒形且距離為最小的兩條設計齒形間的距離
8			在齒條分度線上，實際齒距與公稱齒距這差
9			在齒條分度面上，有效齒寬范圍內，包容實際齒線且距離為最小的兩條設計齒線之間的端面距離
10		T_s	在分度面上，齒厚實際值與公稱值之差對于斜齒條，指法向齒厚
11	齒條副的切向綜合誤差齒條副的切向綜合公差		安裝好的齒條副，在工作長度內，齒條沿分度線平移的實際值與公稱值之差的總幅度值
12	齒條副的一齒切向綜合誤差齒條副的一齒切向綜合公差		安裝好的齒條副，在工作長度內，齒條沿分度線平移一個齒距的實際值與公稱值之差的最大幅度值
13			裝配好的齒條副，在輕微的制動下，運轉后齒面上分布的接觸擦亮痕跡接觸痕跡的大小在齒面上用百分數計算沿齒線方向，接觸痕跡長并b″（扣除超過模數值的斷開部分c）與工作長度b′之比的百分數。即沿齒高方向，接觸痕跡的平均高度h″與工作高度h′之比的百分數。即

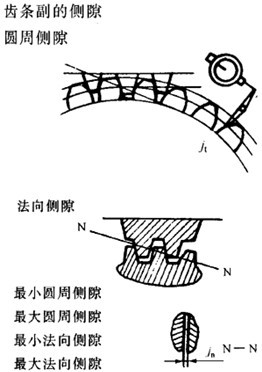

14		j_t j_n j_tmin j_tmax j_nmin j_nmax	裝配好的齒條副，齒條固定不動時，齒輪的圓周晃動量。以分度圓上弧長計值裝配好的齒條副，當工作齒面接觸時，非工作齒面間的最小距離 j_n=j_tcosβcosα
15			安裝好的齒條副，齒輪的旋轉軸線對齒條基準面的平行度誤差在等于齒輪齒寬的長度上測量
16			安裝好的齒條副，齒輪的旋轉軸線在齒條端載面上的投影齒條端截面的垂直度在等于齒輪有效齒寬的長度上測量
17	安裝距偏差安裝距極限偏差		安裝好的齒條副，齒輪軸線到齒條基準面的實際距離與公稱距離之差

注：1）基準面是用于確定齒條分度線與齒線位置的平面

4精度等級

4.1本標準對齒條及齒條副規定12個精度等級；第1級精度等級最高，第12級精度等級最低。

對于1級與2級精度，公差與偏差未列出，這些精度等級預定為將來的發展精度。

4.2齒條的各項公差與極限偏差分成三個公差組。

公差組	公差與極限偏差項目
Ⅰ	、F_r
Ⅱ
Ⅲ

4.3根據不同的使用要求，允許各公差組選用不同的精度等級。但在同一公差組內，各項公差與極限偏差應保持相同的精度等級。

5齒坯要求

齒條在加工、檢驗、安裝時的基準面盡可能一致，并在齒條零件上予以標注。

6齒條公差與檢驗

6.1根據齒條副的使用要求和生產規模，在各公差組中，選定檢驗組來檢定和驗收齒條的精度，或按訂貨協議來檢定和驗收齒條。

第Ⅰ公差組的檢驗組：

；

第Ⅱ公差組的檢驗組：

第Ⅲ公差組的檢驗組：

6.2對于各精度等級，齒條各檢驗項目的公差或極限偏差的數值規定如下：

按表1、表2、表3的規定：

F′=F_P+f_t……………………（1）

按表4、表5、表6、表7的規定；

按表8規定。

6.3除

及接觸斑點外，根據工作條件允許左齒面和右齒面采用不同的精度等級。

7齒條副的公差與檢驗

7.1齒條副的精度要求包括齒條副的切向綜合誤差

、齒條副的接觸斑點大小及側隙要求。

如上述齒條副的四方面要求允能滿足，則此齒條副即認為合格。

7.2齒條副中，齒輪與齒條的精度等級允許取成不同，通常齒輪精度不低于齒條精度。

7.3齒條副的切向綜合誤差

及齒條副的一齒切向綜合誤差

應在裝配后實測，或按單個齒條與齒輪的切向綜合誤差之和及一齒切向綜合誤差之和進行考核。

7.4采用修形齒面的齒條副，或有特殊要求時，接觸斑點精度可不按本標準規定。

7.5對于各精度等級，齒條副各檢驗項目的公差值規定如下：

齒條副的切向綜合公差

：

……………………（2）

式中：

——齒輪的切向綜合公差；

——齒條的切向綜合公差。

當齒條與齒輪的齒數比為不大于3的整數，且采用選配時，

應比計算式壓縮25%左右。

齒條副的一齒切向綜合公差：

……………………（3）

式中：

——齒輪的齒距極限偏差；

——齒條的齒距極限偏差。

接觸斑點的要求按表9的規定，若接觸斑點的精度確有保證時，則齒條副中齒輪與齒條的第Ⅲ公差組可不予檢驗。

齒條副的軸線平行公差f_x、軸線垂直度公差f_y見表10規定。

8側隙

8.1齒條副的側隙要求，應根據工作條件用最大極限側隙j_nmax(或j_tmax)與最小極限側隙j_nmin(或j_tmin)來規定。

8.2安裝距極限偏差±f_a按表11規定。

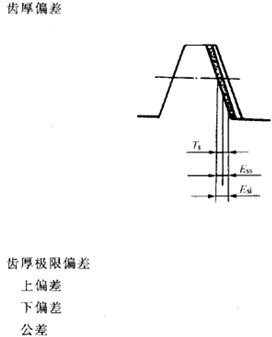

8.3齒厚極限偏差的上偏差E_ss及下偏差E_si從表12中選用。

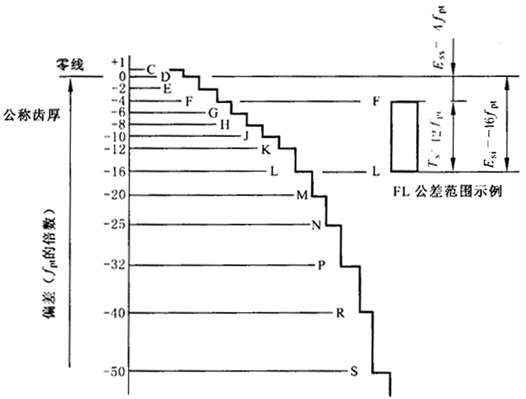

例如：上偏差選用代號F（等于-4f_pt），下偏差選用L（等于-10 f_pt）則齒厚極限偏差用代號FL表示，參看下圖。

若所選用的齒厚極限偏差超出表12所列14個代號時，允許自行規定。

9圖樣標注

在齒條零件圖上應標注齒條的精度等級和齒厚極限偏差的字母代號或齒厚極限偏差值。

標注示例：

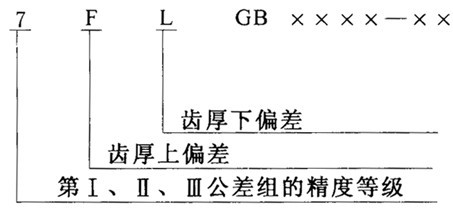

a. 齒條的三個公差組精度為7級，其齒厚上偏差為F，下偏差為L：

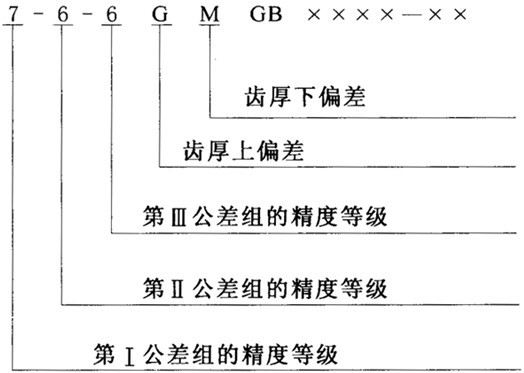

b. 齒條第Ⅰ公差組精度為7級，第Ⅱ公差組精度為6級，第Ⅲ公差組精度為6級，齒厚上偏差為

G，齒厚下偏差為M：

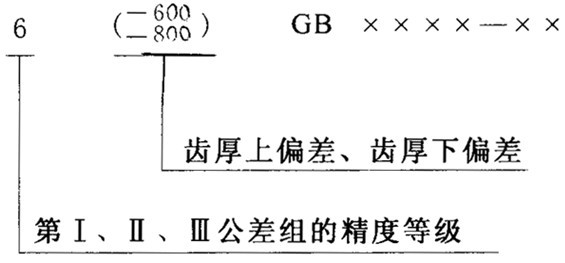

c. 齒條的三個公差組精度同為6級，其齒厚上偏差為-600μm，下偏差為-800μm：

表1齒距累積公差F_P μm

精度等級	法向模數m_n mm	齒條長度，mm
精度等級	法向模數m_n mm	～32	＞32 ～50	＞50 ～80	＞80 ～160	＞160 ～315	＞315 ～630	＞630 ～1000	＞1000 ～1600	＞1600 ～2500
3	≥1～10	6	6.5	7	10	13	18	24	35	50
4	≥1～10	10	11	12	15	20	30	40	55	75
5	≥1～16	15	17	20	24	35	50	60	75	95
6	≥1～16	24	27	30	40	55	75	95	120	135
7	≥1～25	35	40	45	55	75	110	135	170	200
8	≥1～25	50	56	63	75	105	150	190	240	280
9	≥1～40	70	80	90	106	150	212	265	335	400
10	≥1～40	95	110	125	150	210	300	375	475	550
11	≥1～40	132	160	170	212	280	425	530	670	750
12	≥1～40	190	212	240	300	400	600	710	900	1000

表2徑向綜合公差值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	-	14	22	38	50	70	105	150	210	300
≥3.5～6.3	-	20	32	50	70	105	150	200	300	420
≥6.3～16	-	24	38	60	80	120	170	240	350	480
≥10～10	-	32	50	75	105	150	200	300	420	600

表3 齒槽跳動公差F_r值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	6	7	14	24	32	45	65	90	130	180
＞3.5～6.3	8	13	21	34	45	65	90	130	180	260
＞6.3～10	9	15	24	38	55	75	105	150	220	300
＞10～16	11	18	30	45	63	90	130	180	260	370
＞16～25	14	24	36	56	90	112	160	220	320	460
＞25～40	17	28	45	71	100	140	200	300	420	600

表4一齒切向綜合值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	5.5	9	14	22	32	45	63	90	125	170
＞3.5～6.3	8	12	19	30	45	63	90	125	170	240
＞6.3～10	9	14	22	36	50	70	100	140	190	265
＞10～16	12	19	30	45	63	90	125	170	240	340
＞16～25	14	22	36	56	80	112	160	220	300	425
＞25～40	20	30	45	710	95	132	190	265	360	530

表5一齒徑向綜合公差值 μm

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	-	5	8	14	19	28	40	55	80	110
＞3.5～6.3	-	7.5	12	19	26	40	55	75	110	155
＞6.3～10	-	9	14	22	30	45	60	90	125	170
＞10～16	-	12	18	28	40	55	75	110	155	210

表6齒距極限偏差±f_pt值

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	2.5	4	6	10	14	20	28	40	56	80
＞3.5～6.3	3.6	5.5	9	14	20	28	40	56	85	112
＞6.3～10	4	6	10	16	22	32	45	63	90	125
＞10～16	5.5	9	13	20	28	40	56	80	112	160
＞16～25	6	10	16	22	35	50	71	100	140	200
＞25～40	9	13	20	28	40	63	90	125	180	250

表7齒形公差f_f值

法向模數m_n mm	精度等級
法向模數m_n mm	3	4	5	6	7	8	9	10	11	12
≥1～3.5	3	5	7.5	12	18	25	35	50	70	100
＞3.5～6.3	4.5	7	10	17	24	34	48	63	90	130
＞6.3～10	5	8	12	20	28	40	55	75	110	150
＞10～16	7	10	16	25	35	50	70	95	132	190
＞16～25	8	12	20	32	45	63	90	125	170	240
＞25～40	10	16	25	40	56	71	100	140	190	265

表8齒向公差F_β值

精度等級	法向模數m_n mm	有效齒寬，mm
精度等級	法向模數m_n mm	～40	＞40～100	＞100～160	＞160～250	＞250～400	＞400～630
3	≥1～10	4.5	6	8	10	12	14
4	≥1～10	5.5	8	10	12	14	17
5	≥1～16	7	10	12	14	18	22
6	≥1～16	9	12	16	20	24	28
7	≥1～25	11	16	20	24	28	34
8	≥1～25	18	25	32	38	45	55
9	≥1～40	28	40	50	60	75	90
10	≥1～40	45	65	80	105	120	140
11	≥1～40	71	100	125	160	190	220
12	≥1～40	112	160	200	240	300	360

表9接觸斑點

接觸斑點	精度等級
接觸斑點	3	4	5	6	7	8	9
按高度不小于	65	60	55	50	45	30	20
按長度不小于	95	90	80	70	60	40	25

表10

X方向軸線平行度公差f_x=F_β	對見表8
Y方向軸線垂直度公差f_y=

表11安裝距極限偏差±f_a

第Ⅱ公差組精度等級			3～4	5～6	7～8	9～10	11～12
f_a			IT6	IT7	IT8	IT9	IT11
齒條副安裝距	大于	到	IT6	IT7	IT8	IT9	IT11
	18	30	6.5	10.5	16.5	26	65
	30	50	8	12.5	19.5	31	80
	50	80	9.5	15	23	37	90
	80	120	11	17.5	27	43.5	110
	120	180	12.5	20	31.5	50	125
	180	250	14.5	23	36	57.5	145
	250	315	16	26	40.5	65	160
	315	400	18	28.5	44.5	70	180
	400	500	20	31.5	48.5	77.5	200
	500	630	22	35	55	87	220
	630	800	25	40	62	100	250
	800	1000	28	45	70	115	280
	1000	1250	33	52	82	130	330
	1250	1600	39	62	97	155	390
	1600	2000	45	75	115	185	460

表12齒厚極限偏差

C=+1f_pt	G=-6 f_pt	L=-16 f_pt	R-=-40 f_pt
D=0	H=-8 f_pt	M=-20 f_pt	S=-50 f_pt
E=-2 f_pt	J=-10 f_pt	N=-25 f_pt
F=-4 f_pt	K=-12 f_pt	P=-32 f_pt

附加說明：

本標準由中華人民共和國機械電子工業部提出。

本標準由鄭州機械研究所歸口。

本標準由鄭州機械研究所負責起草。

本標準主要起草人仇天任、吳昭同、陳伏生、張民安、孫洪娟、蔣承蔚。
