刀具的幾何角度

刀具切削部分的組成

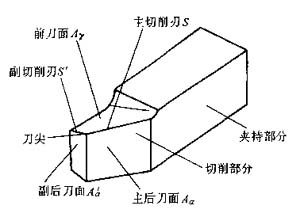

 圖2-1 車刀切削部分的結構要素

外圓車刀的切削部分可以看作是各類刀具切削部分的基本形態。圖2-1所示是外圓車刀的切削部分，其結構要素及其定義如下：

1）  前刀面Ay—切下的切屑沿其流出的表面。

2）  主后刀面Aa—與工件上過渡表面相對的表面。

3）  副后刀面A＇a—與工件上已加工表面相對的的表面。

4）  主切削刀S—前刀面與主后刀面的交線，它承擔主要切削工作。

5）  副切削刃S＇—前刀面與副后刀面的交線，它協同主切削刃完成切削工作，并最終形成已加工表面。

6）  刀尖—主切削刃與副切削刃連接處的那部分切削刃。

刀具的幾何參數

（1）       定義刀具角度的參考系：為了定義刀具切削部分的幾何角度，需選定適當組合的基準坐標平面作為參考系。其中用于規定刀具設計、制造、刃磨和測量時幾何參數的參考系稱為刀具靜止參考系，如圖2-2所示。規定刀具進行切削加工時幾何參數的參考系稱為刀具工作參考系。

刀具靜止參考系的各平面名稱、表示符號及定義見表2-1。

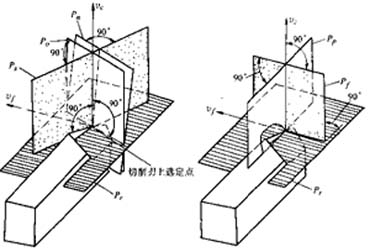

       圖2-2 刀具靜止參考系

     表2-1刀具靜止參考系的各方面。
