中心距代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 | |
|
SCWU
SCWS
SCWO |
第一系列 |
63 |
80 |
100 |
125 |
— |
160 |
— |
200 |
— |
250 |
— |
315 |
|
第二系列 |
— |
— |
— |
— |
140 |
— |
180 |
— |
225 |
— |
280 |
— | |
SCW系列軸裝式圓弧圓柱蝸桿減速機的公稱傳動比i及傳動比代號見下表。
|
傳動比代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
i |
5 |
6.3 |
8 |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
|

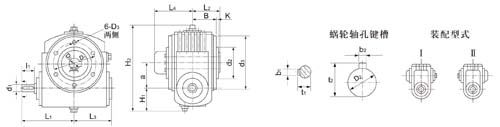

尺寸
|
a |
d3 |
i＜16 |
i≥16 |
D2(H7) | ||||||||
|
d1(j6) |
I1 |
b1 |
t1 |
L1 |
d1(j6) |
I1 |
b1 |
t1 |
L1 | ||||
|
SCWU63 |
63 |
150 |
19 |
28 |
6 |
21.5 |
128 |
19 |
38 |
6 |
21.5 |
128 |
30 |
|
SCWU80 |
80 |
175 |
24 |
36 |
8 |
27 |
151 |
24 |
36 |
8 |
27 |
151 |
40 |
|
SCWU100 |
100 |
218 |
28 |
42 |
8 |
31 |
182 |
24 |
36 |
8 |
27 |
176 |
50 |
|
尺寸 |
b2 |
t2 |
L2 |
L3 |
L4 |
H1 |
H2 |
D1 |
D3 |
B |
d2(h8) |
k |
質量kg |
|
SCWU63 |
8 |
33.3 |
70 |
97 |
95 |
60 |
220 |
102 |
M8×16 |
63 |
80 |
3 |
17 |
|
SCWU80 |
12 |
43.3 |
75 |
110 |
106 |
66 |
267 |
125 |
M8×16 |
69 |
100 |
3 |
24 |
|
SCWU100 |
14 |
53.8 |
86 |
130 |
140 |
85 |
325 |
150 |
M10×20 |
80 |
120 |
3 |
41 |
|

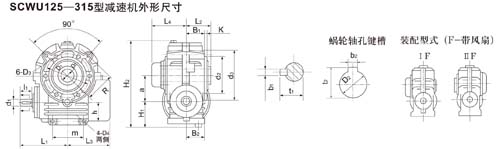

尺寸 |
a |
d3 |
i＜16 |
i≥16 |
D2
(H7) |
b2 |
t2 |
L2 | ||||||||
|
d1 |
I1 |
b1 |
t1 |
L1 |
d1 |
I1 |
b1 |
t1 |
L1 | |||||||
|
SCWU125 |
125 |
235 |
32k6 |
58 |
10 |
35 |
218 |
28j6 |
42 |
8 |
31 |
202 |
60 |
18 |
64.4 |
107 |
|
SCWU140 |
140 |
265 |
38k6 |
58 |
10 |
41 |
228 |
28j6 |
42 |
8 |
31 |
212 |
65 |
18 |
69.4 |
120 |
|
SCWU160 |
160 |
300 |
42k6 |
82 |
12 |
45 |
277 |
32k6 |
58 |
10 |
35 |
253 |
70 |
20 |
74.9 |
125 |
|
SCWU180 |
180 |
330 |
42k6 |
82 |
12 |
45 |
292 |
32k6 |
58 |
10 |
35 |
268 |
80 |
22 |
85.4 |
137.5 |
|
SCWU200 |
200 |
365 |
48k6 |
82 |
14 |
51.5 |
324 |
38k6 |
58 |
10 |
41 |
300 |
85 |
22 |
90.4 |
143 |
|
SCWU225 |
225 |
415 |
48k6 |
82 |
14 |
51.5 |
342 |
38k6 |
58 |
10 |
41 |
318 |
95 |
25 |
100.4 |
160 |
|
SCWU250 |
250 |
475 |
55k6 |
82 |
16 |
59 |
380 |
42k6 |
82 |
12 |
45 |
380 |
105 |
28 |
111.4 |
168 |
|
SCWU280 |
280 |
540 |
60m6 |
105 |
18 |
64 |
430 |
48k6 |
82 |
14 |
51.5 |
407 |
115 |
32 |
122.4 |
180 |
|
SCWU315 |
315 |
600 |
65m6 |
105 |
18 |
69 |
470 |
48k6 |
82 |
14 |
51.5 |
447 |
125 |
32 |
132.4 |
200 |
|
尺寸 |
L3 |
L4 |
H1 |
H2 |
D1 |
D3 |
D4 |
B1 |
B2 |
m |
R |
h |
d2
(h8) |
k |
重量
不含油重 |
|
SCWU125 |
202 |
143 |
105 |
380 |
210 |
M12×24 |
13×35 |
84 |
84 |
145 |
135 |
80 |
180 |
10 |
80 |
|
SCWU140 |
220 |
152 |
125 |
433 |
235 |
M12×24 |
13×35 |
95 |
95 |
160 |
150 |
105 |
200 |
10 |
108 |
|
SCWU160 |
245 |
158 |
125 |
470 |
270 |
M12×24 |
13×35 |
95 |
95 |
170 |
170 |
95 |
220 |
10 |
138 |
|
SCWU180 |
260 |
175 |
150 |
530 |
290 |
M16×30 |
17×45 |
110 |
110 |
200 |
190 |
125 |
245 |
12 |
183 |
|
SCWU200 |
295 |
185 |
148 |
580 |
320 |
M16×30 |
17×45 |
115 |
115 |
250 |
213 |
110 |
245 |
12 |
243 |
|
SCWU225 |
320 |
198 |
170 |
640 |
360 |
M16×30 |
17×45 |
130 |
130 |
280 |
235 |
145 |
265 |
12 |
286 |
|
SCWU250 |
360 |
203 |
150 |
682 |
420 |
M16×30 |
17×45 |
135 |
135 |
320 |
265 |
125 |
280 |
12 |
350 |
|
SCWU280 |
390 |
227 |
165 |
755 |
450 |
M20×38 |
21×55 |
150 |
150 |
380 |
295 |
130 |
350 |
14 |
483 |
|
SCWU315 |
430 |
252 |
195 |
850 |
520 |
M20×38 |
21×55 |
170 |
170 |
410 |
340 |
150 |
380 |
15 |
655 |
 |
