一、斜插式自動插片脹管機項目任務（通用簡介）：
全面取代目前斜插產品翅片人工沖切、流轉、插片、脹管等工序，形成“一條龍”生產線，實現生產自動化，降低勞動強度，提高生產效率。填補國內行業空白，大幅提高熱交換器制造行業的自動化水平！
二：適用翅片類型：
1、翅片寬度為50mm、60mm，兩種尺寸可通用一臺設備。翅片等長，翅片為斜孔雙排，孔距相同，翅片單邊為直孔。
2、翅片寬度為75mm；翅片等長，翅片為斜孔三排八孔，孔距相同。
三、工作流程：

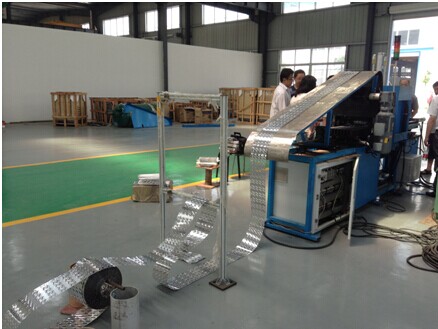

鋁箔通過沖床進行自動沖片成型，通過聯動控制，保證沖床對自動插片脹管機的沖片均衡供應。由插片脹管機自動完成翅片的切片、插片、排列，并在預先設置的翅片數量達標時停止插片，并自動將模具推出至待插脹管位置；另一側由人工將預先成型好的彎管插入脹管機，按下啟動按鈕，系統完成自動對齊、脹管、退出、脫模等程序，人工取下成品,并進行下一個循環。
四、主要結構：

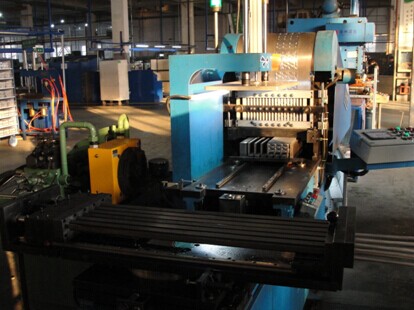

本套設備包括自動拉片機構、插片機構、插片模具、切斷機構、模具進給機構、對齊機構、脹管機構、及其配套的電器自動控制系統（包括控制沖床動作的聯動；沖床由需方提供）。
五、工作效率：
切插片為120-150片/分鐘。
按120片/分鐘計算，蒸發器按每套55片翅片計算：正常完成產品時間是56秒。如果按60秒計算，一次生產為2套蒸發器，即一分鐘生產2套，一個小時生產120套。一天如果按8小時工作時間計算：8小時 X 60秒X 2套=960套/8小時。（只需1人操作）。
