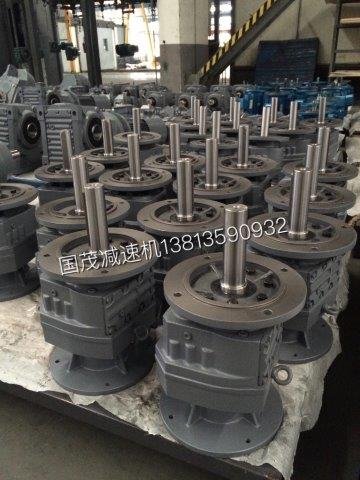

國茂減速機F系列平行軸斜齒輪減速機 13813590932
s系列減速機結構形式說明
斜齒輪蝸桿減速機輸出軸垂直于輸入軸，由一級斜齒輪和一級蝸輪蝸桿構成。
1. GS型：底腳軸伸式安裝
2. GSF型：B5法蘭軸伸式安裝
3. GSA型：空心軸安裝
4. GSAF型：B5法蘭空心軸安裝的
5. GSAZ型：B14法蘭空心軸安裝
6. GSH型：空心軸鎖緊盤安裝的
7. GSHF型：B5法蘭空心軸鎖緊盤
8. GSHZ型：B14法蘭空心軸鎖緊盤
9. GSAT/GSHT型：帶防轉臂空心軸鎖緊盤安裝
10. GS..SZ..AD..型：軸輸入型
11. GS..R型：和r系列減速機的組合
以上機型對應的外形結構詳見
斜齒輪蝸輪蝸桿減速機型號表示方法
GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③
1. G為公司代號
2. SAF87表示機型和規格號3. Y0.75為電機代號和功率
4. 6P為電機級數，一般還有2P、4P、8P
5. 傳動比為222.40
6. 安裝形式為M
7. 輸出法蘭方向為A向
8. 空心軸輸出時，輸出軸孔徑為∮60
9.
電機接線盒方向（角度）為270°，參見下圖電機接線盒位置表示方法10. s
系列減速機接線盒入線口位置為③，參見下圖接線盒入線口表示方法
注：
1.需帶聯接法蘭時請注明2.
輸入軸型沒有電機各項內容3.
不注明接線盒方向時，則默認為安裝形式中的0度位置。不注明入線口位置時，則默認為X位置。4.
對s系列減速機輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與我公司技術部聯接（技術部聯系電話：
0519-85288537）并在訂貨時用簡圖或文字說明（銷售電話：
0519-85288537）。
