一、概述

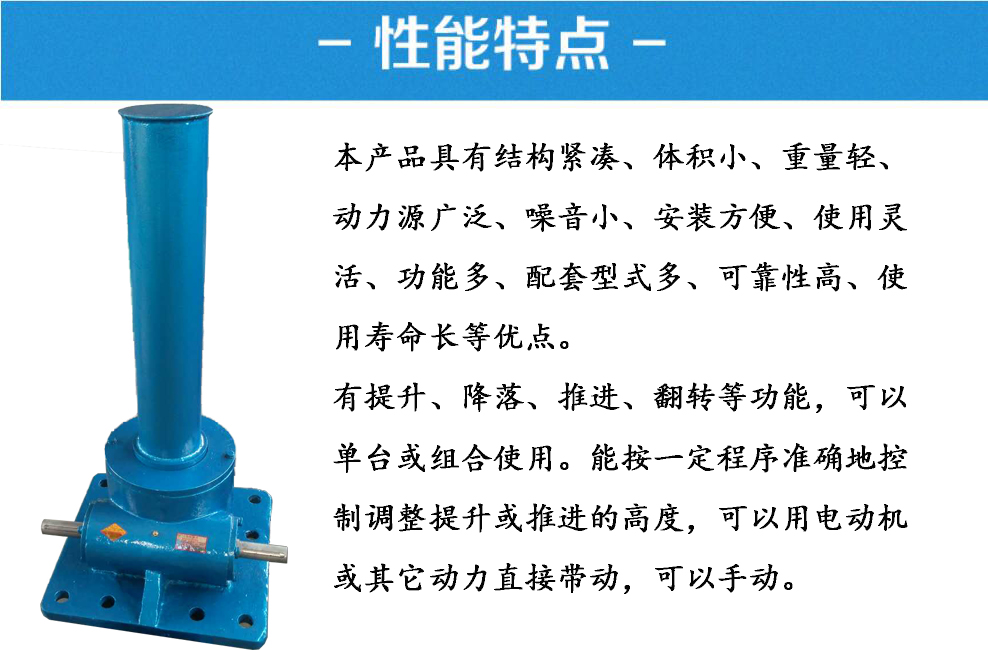

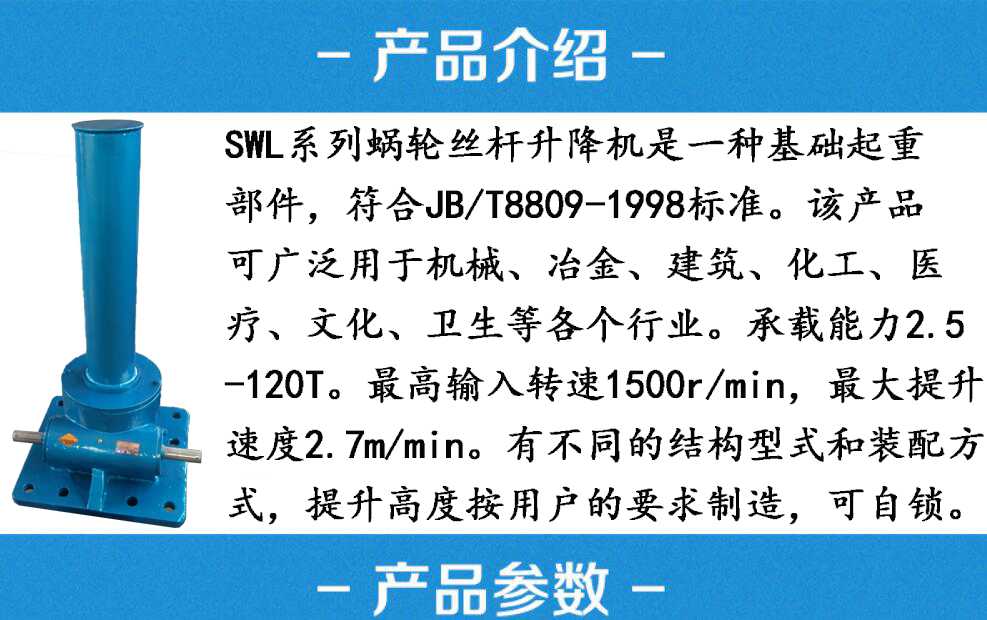

SL系列蝸輪絲桿升降機是一種基礎起重部件,符合JB/T8809-1998(原JB/Z04391-86)標準。該產可廣泛用于機械、冶金、建筑、化工、醫療文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長許多優點。具有提升、降落、推進、翻轉等多種功能,可以單臺或組合使用,能按一定程序準確地控制調整升或推進的高度,可以用電動機或其它動力直接帶動,也可以手動。最高輸入轉速1500r/min,最大提升速2.7m/min。有不同的結構型式和裝配方式,提升高度按用戶的要求制造。該裝置可以自鎖。

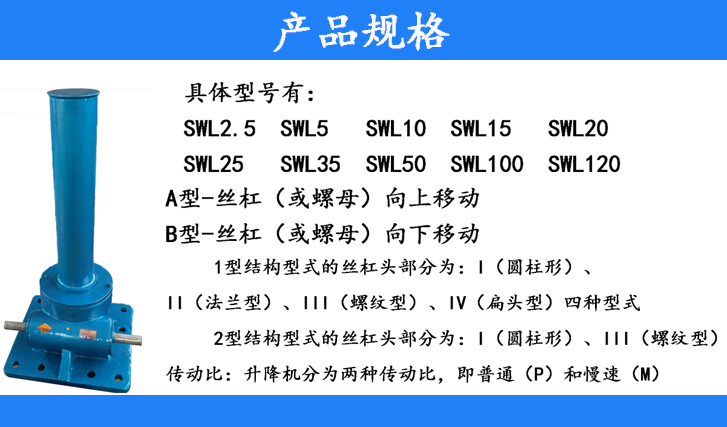

二、型式和標記
1、結構型式升降機按結構型式分為:
1型一絲杠同時作旋轉運動和軸向移動(見圖1和圖3)
2型一絲杠作旋轉運動,絲杠上的螺母作軸向移動(見圖2和圖3)
2、裝配型式升降機每種結構型式又分為兩種裝配型式:
A型一絲杠(或螺母)向上移動(見圖1和圖2、圖3)
B型一絲杠(或螺母)向下移動(見圖1和圖2、圖3)
3、絲杠頭部型式1型結構型式的絲杠頭部分為:
1(圓柱型)、Ⅱ(法蘭型)、Ⅲ(螺紋型)和Ⅳ(扁頭型)四種型式。
2型結構型式的絲杠頭部分為:(圓柱型)和Ⅲ(螺紋型)兩種型式
4、傳動比升降機分為兩種傳動比,即普通(P)和慢速(M)
5、絲杠的防護1型升降機絲杠的防護分為:
