X、B系列行星擺線針輪減速機
一、結構
行星擺線針輪減速機全部傳動裝置可分三部分:輸入部分、減速部分、輸出部分、按結構形式分為:臥式立式、雙軸型、直聯型四種。我廠除生產標準減速機外,還可滿足用戶需要承接非標設計制造potoo oe oae直聯型減速機與Y系列專用電動機及Y系列派生專用電動機組裝在一起,如YA增安型電動機、YB防爆電動機、YCT調速電動機、YE制動電動機等。

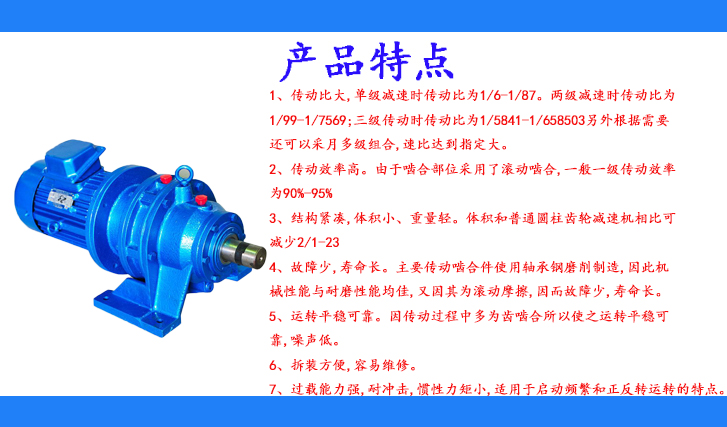

二特點

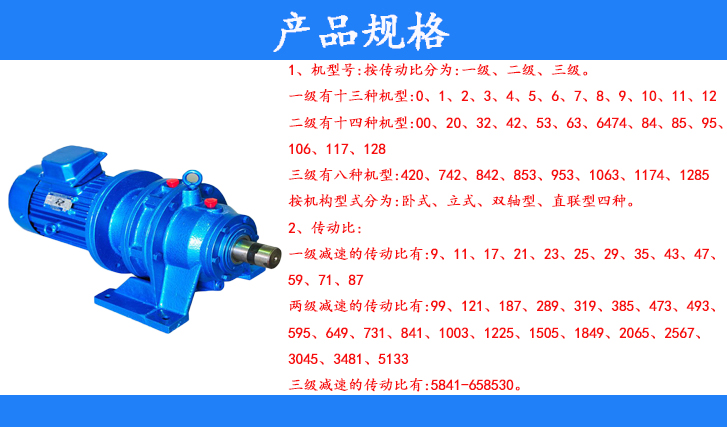

1.傳動比大:
一級減速時傳動比為191/87;
二級減速時傳動比為1991/5133;
三級減速時傳動比為1/5841-1/658503;
根據需要可以采用更多級組合。
2.傳動效率高:由于該機嚙合部位采用了滾動嚙合,平均效率可達90%以上。
3.體積小重量輕:由于不僅采用了行星傳動原理、輸入軸和輸出軸在同一軸線上,而且有與電動機直聯呈體的獨特之處,因而本機具有結構緊湊、體積小,重量輕的特點
4.故障少、壽命長本機主要傳動合件使用軸承鋼制造,因此機械性能好,耐磨性能好再加采用滾動磨擦故使之故障少、壽命長。
5.運轉可靠平穩:本機傳動過程中為多齒合,所以使之運轉平穩可靠、噪聲低。6.折裝方便、容易維修:由于結構設計合理,故拆裝簡單、便于維修
7.木機還具有過載能力強、耐沖擊、慣性力矩小,適用于起動頻繁和正反轉的特點。
