KW系列錐面包絡圓柱蝸桿減速機
一、概述

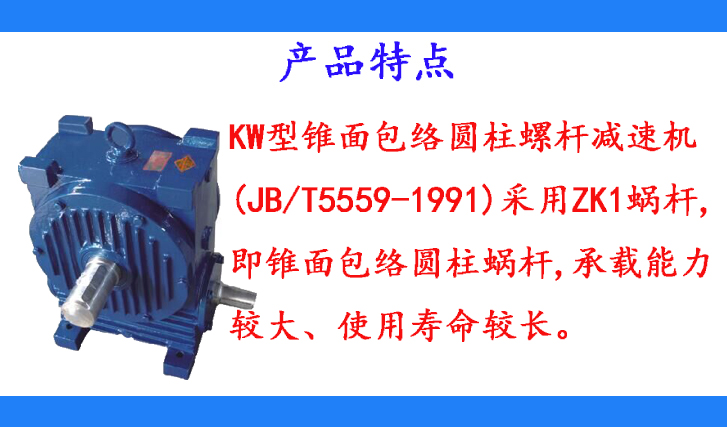

KW系列錐面包絡圓柱蝸桿減速器(JB/5559-1991)采用ZK1蝸桿,即錐面包絡圓柱蝸桿,承載能力較大,傳動效率高,使用壽命長。

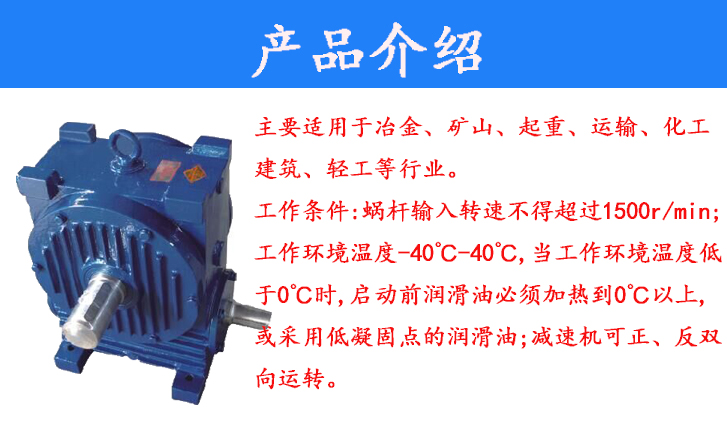

主要適用于冶金、礦山、起重、運輸、化工、建筑、輕工等行業。工作條件:蝸桿輸入轉速不超過1500r/min;工作環境溫度為-40~40℃,當工作環境溫度低于0℃時,啟動前潤滑油必須加熱到0℃以上,或采用低凝固點的潤滑油;減速器可正、反雙向運轉。
二、型號、中心距、傳動比、標記
2.1型號
(1)KWU型一蝸桿在蝸輪之下的錐面包絡圓柱蝸桿減速器
(2)KWS型一蝸桿在蝸輪之側的錐面包絡圓柱蝸桿減速器
(3)KWO型一蝸桿在蝸輪之上的錐面包絡圓柱蝸桿減速器。
其中K-蝸桿為ZK1型,W一蝸桿減速速器,U-蝸桿在蝸輪之下,S-蝸桿在蝸輪之側,O-蝸桿在蝸輪之上。
