一、概述

行星錐盤無級變速機系采用了國內外先進的技術面設計的,它不僅可廣泛地用于食品、制藥、塑料、造紙、陶瓷、煙草、印刷等輕工業部門,而且廣泛用于機床、石化、冶金等重工部門及交通運輸業。

它的優點是:

1、高強度:在加沖擊負載逆轉時,本機性能可靠、能精確地傳動,無后座力,并有足夠的強度。

2、變速范圍大:變帶范圍為5,即輸出速比可在1:1.45至1:7.25之間任意變化。

3、調速精度高:調速精度為0.5~1轉。

4、性能穩定:本機的傳動部件都經過特殊熱處理、并經精密加工。

接觸和潤滑良好、運行平穩、噪聲低、壽命長。

5、結構緊湊,體積小重量輕。

6、組合能力強:本機能與各種減速機組合,實現低速無級變速,因此它具有良好的適應性。、

結構與工作原理

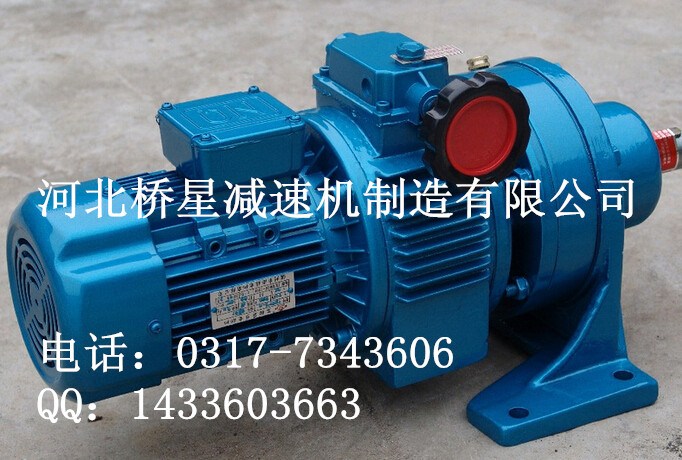

行星錐盤無級變速機帶錐盤的太陽輪和壓盤被一組碟形彈簧壓緊,輸入軸與太陽輪用鍵聯接,組成壓緊的輸入裝置。一組錐度的行星輪內側夾在壓緊的太陽輪與壓盤之間,外側夾在帶錐度的定環和調速之間,當輸入裝置轉動,由于定環和調速凸輪固定不動,行星輪就沿定環作純滾動,且繞輸入軸作公轉,通過行星輪軸及滑動軸而帶動行及軸出轉動。

調速時轉動手輪,由手輪帶動高速螺桿,使平面凸輪相對轉動,產生軸向移動,從而均勻改變高凸輪和固定環之間的間隔,最后改變了行星輪與太陽輪、壓盤及固定環,高速凸輪摩擦處的工作半徑,實現無級高速。
