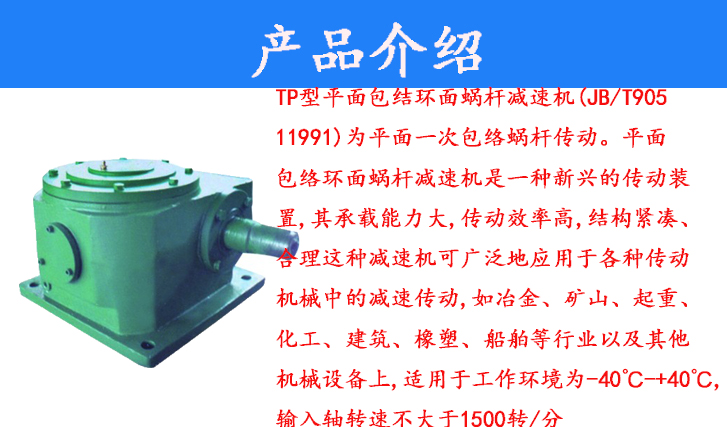

■產品簡介

TP型平面包結環面蝸桿減速機(JB/T90511991)為平面一次包絡蝸桿傳動。平面包絡環面蝸桿減速機是一種新興的傳動裝置,其承載能力大,傳動效率高,結構緊湊、合理這種減速機可廣泛地應用于各種傳動機械中的減速傳動,如冶金、礦山、起重、化工、建筑、橡塑、船舶等行業以及其他機械設備上,適用于工作環境為-40℃-+40℃,輸入軸轉速不大于1500轉/分

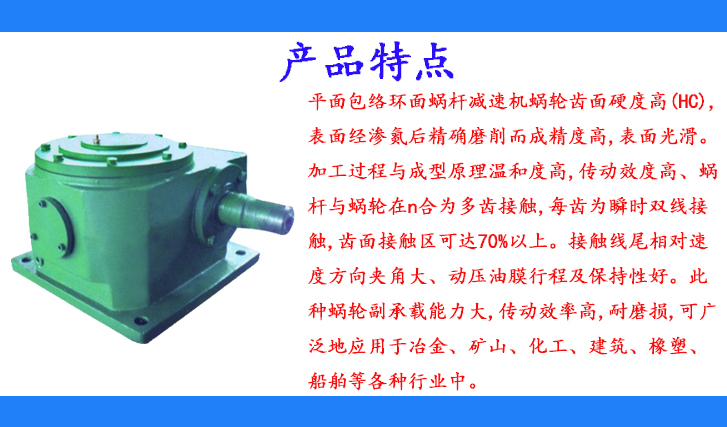

■產品特點

平面包絡環面蝸桿減速機蝸輪齒面硬度高(HC),表面經滲氮后精確磨削而成精度高,表面光滑。加工過程與成型原理溫和度高,傳動效度高、蝸桿與蝸輪在n合為多齒接觸,每齒為瞬時雙線接觸,齒面接觸區可達70%以上。接觸線尾相對速度方向夾角大、動壓油膜行程及保持性好。此種蝸輪副承載能力大,傳動效率高,耐磨損,可廣泛地應用于冶金、礦山、化工、建筑、橡塑、船舶等各種行業中。

■產品規格

該減速器系列有四種型式:TPG、TPU、TPA、TPS。

A:TPG-通用型平面包絡環蝸桿減速機,蝸桿可在蝸輪之上、之下、水平之側或垂直在側

B:TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速機。

C:TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速機。

D:TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速機。

TPG通用型中心距有:80、100.TPU、TPS、TPA系列

中心距有:125、160、200、250、315、400、500

速比有:10、12.5、16、20、25、31.5、40、50、63。
