一、概述

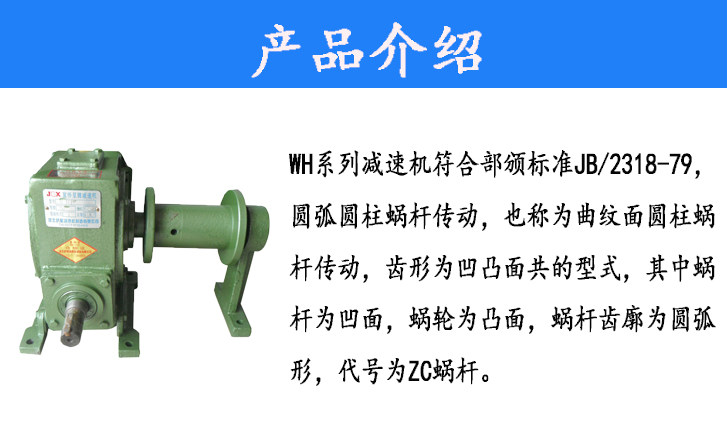

WH系列圓弧齒圓柱蝸桿減速器,符合部頒標準JB2318-79,達到標準化、系列化的要求適用于冶金、礦山、起重、運輸、化工,建筑等各種機械設備的減速傳動。本系列減速器輸入功率范圍在0.4-163KW之間,輸出扭矩在11-2600kgf.m之間,輸入軸轉數一般不大于1500轉/分,高速軸可正反兩向運轉;工作環境溫度為-40℃-45℃,當工作環境溫度低于℃時,起動前潤滑油必須加溫到0℃以上

二、型號、規格、示例、中心距、傳動比

2.1型號減速器的型號,包括減速器的系列號、中心距、傳動比及裝配型式

減速器型號中的“W,H、T、X、S、C”分別為“蝸、弧,通,下,上,側”的漢語拼音字頭,組合為

WHT-蝸桿可以在蝸輪之下之上、之側的通用型圓弧齒圓柱蝸桿減速器

WHX-蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器

WHS-蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器

WHC-蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器。

2.2減速器的規格

中心距一用實際數字表示,單位為厘米

傳動比一用公稱傳動比表示,

裝配型式一用羅馬數字1.Ⅱ,m…表示,帶風扇的在其后加“F”字母表示
