第一章 緒 論
1-1 問題的提出
為了適應船舶防振抗沖降噪的要求，擬在主機和推進軸系之間使用一種新型的大撓度高彈性聯軸器。
這種新型聯軸器以鋼絲繩作為彈性元件，恢復力包括鋼絲繩間的摩擦、滑移、擠壓力等，具有變剛度，變阻尼的遲滯非線性特性，本構關系非常復雜，表現出與變形歷史有關的遲滯非線性。它能承受大變形，具有緩沖的能力，當變形足夠大時。鋼絲繩各股之間發生摩擦，因而具有干摩擦阻尼，能保證在較寬的頻帶內吸振，而在小變形時，鋼絲繩各股之間不發生滑移，這時具有高剛度和高穩定性，由這種彈性構件制成的聯軸器不僅能補償三維大偏移，而且集隔振器，緩沖器和吸振器功能于一身，具有改善推進軸系振動的作用。
這種聯軸器內部機理復雜，在開發和應用前，有必要對以下重要問題進行研究：
1.鋼絲繩聯軸器動剛度和阻尼與振動參數的關系，聯軸器恢復力與動剛度和阻尼的關系。
2.含有鋼絲繩聯軸器的軸系穩態響應計算方法以及聯軸器對軸系振動特性的影響。
本文將以這些問題作為基本研究內容，建立一套實用的分析、計算、試驗方法，并研制相應的計算機軟件。
1-2 綜述
一、概述
對非線性元件變剛度和變阻尼特性這一現象，在二次大戰前后就已經注意到并進行了一系列研究。早在30年代，Den Hartog對干摩擦阻尼單自由度系統穩態響應進行了研究，他指出對共振，僅在激勵力較窄的幅度范圍內能用干摩擦控制振幅，如激勵力小于摩擦力則不發生滑動，如果激勵力大于4／π倍摩擦力，則又控制不了共振。因而多年來人們一直認為用純干摩擦控制共振的成效不大。但是干摩擦是存在于結構結點和兩接觸面的一個固有特性，結構在振動時90%的能量耗散集中于結點及接觸面上，因此利用結點摩擦耗能減振是減振研究和應用的一個重要方面，許多研究成果已寫進了專著，50年代初就曾利用汽輪機葉片根部摩擦滑動控制葉片共振。由于干摩擦機理的復雜性，利用干摩擦阻尼減振的應用不多。70年代中期前，一些非線性抑振的研究主要偏重于理論分析，非線性元件結構形式也較為復雜，非線性抑振技術主要用于一些特殊場合，例如Miodlin分析了非線性剛度對緩沖效果的影響，指出了硬化剛度的緩沖器受沖擊時儲能小，因而緩沖的效果不如線性緩沖器。Roberson從理論上證明剛度軟化的非線性吸振器具有比線性吸振器更寬的工作頻帶，這些研究結論為發展非線性抑振器提供了重要理論依據。
進入七十年代中后期以來，非線性振動的研究和實際應用方才大為發展，研制了干摩擦隔振器用于高層建筑的隔振。近年來發展了彈塑性耗能器、摩擦閘、限位器、鉛芯橡膠減振器等非線性振動控制元件與技術。在抗震結構中，利用干摩擦阻尼耗能原理制成的非線性彈性元件已廣泛應用。近年來，利用滑動隔振結構配以浮升限制器來控制振動響應也取得較大成果。
七十年代末，八十年代初發展起來的鋼絲繩隔振器是利用鋼絲繩股之間的干摩擦提供阻尼的一種非線性隔振器，它能夠承受大變形，吸收大的沖擊能量，又具有高阻尼，能在較寬頻帶內隔振，此外還具有耐高低溫、抗油污、耐腐蝕等優點，現已廣泛地應用于航空、航天、船舶、交通運輸、結構和建筑物等領域。
由于彈塑性耗能器、摩擦閘、鋼絲繩隔振器這類隔減振器材均具有非線性遲滯特性，本構關系十分復雜，因此在研制過程中不得不借助試驗反復修改設計，為了有效地預估動態響應，改進抑振效果，迫切需要一套簡便，切實可行的方法來取代傳統的經驗和試湊設計。這就導致了非線性遲滯特性系統建模問題和系統辯識問題。
二.非線性遲滯系統的建模
對于非線性遲滯系統的建模，到目前為止，最具代表性的數學模型有三種：它們是雙線性恢復力模型；一階非線性微分方程模型和跡法模型。
1.雙線性模型

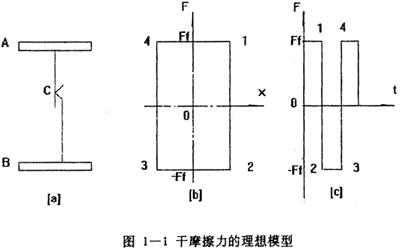

雙線性模型是非線性遲滯系統模型中最簡單的一種，而且也是最為久遠的模型，對于它的初始機理研究最早可追溯到三十年代的Deo Hartog，他在研究干摩擦時提出了干磨擦的理想模型，他認為在一個具有干摩擦面的單自由度系統中，干摩擦力隨相對滑移位移的關系可用一矩形來表示，如圖1-1所示。當該系統受到外力激勵發生運動時，干摩擦力總是與運動速度反向而且阻礙運動，進而耗損系統的能量，從時域的角度看，干摩擦力的波形為矩形波，Den Hartog還按能量耗散相等原理，把理想干摩擦等效成粘性阻尼。實際上干摩擦交界面，在外力小于摩擦力時，兩邊就有變形，隨著外力的增加，此變形隨之增大，這是因為交界面兩邊的物質有一定的彈性。即使兩邊有較大的滑移時，交界面上的干摩擦力仍然不是常數，而是隨振幅的增大而緩慢上升的。Earlestes等人對此作了描述，認為一旦交界面有了滑移，干摩擦的線性力不是常數（4Ffπ），而是與相對位移X有關，從Ff變到4Ff／π，表達式為
= Ff+δXm，式中δ為一常數，由實驗確定，在等效線性力相位上，仍認為等效摩擦力總是與相對速度差180°。

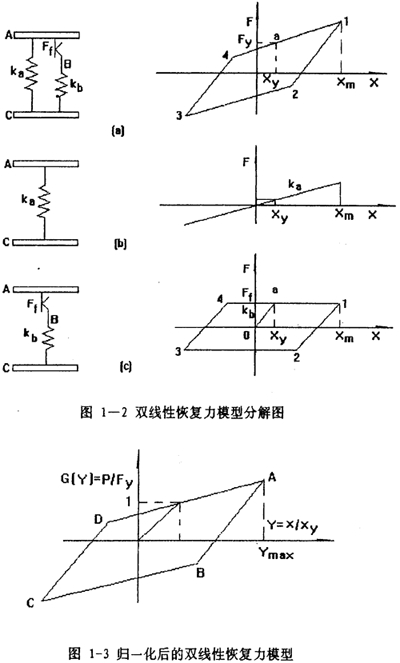

在對遲滯系統的研究中，用雙線性模型可以近似描述遲滯回線，雙線性模型如圖1-2(a）所示，雙線性恢復力模型可以由兩個線性剛度Ka和Kb以及臨界滑移力Fy來描述。
對圖1-2(a）所示的雙線性遲滯回線進行分解可得圖1-2中的,(c）兩個圖形，即雙線性恢復力可分解為線性彈性恢復力和遲滯阻尼力兩部分。由遲滯部分的圖可以看到作用于AC間的外力小于摩擦力Ff時，AB間干摩擦接觸面之間無相對滑移，而只有線性彈性變形（沿oa)，此時系統呈線性特性，當在外力作用下，BC間彈性力達到干摩擦力Ff時，AB間的接觸面開始產生相對滑移，直至速度為零并改變方向（沿al)。當外力改變方向后，BC間的彈性力由Ff逐漸減少至零，再線性增至-Ff（沿12)，這時AB間的接觸面再次滑移，直至速度為零并改變方向（沿23)。如此周而復始就形成了遲滯回線。對于雙線性恢復力模型，需要辯識的參數有三個，即ka，kb和臨界滑移力Fy。

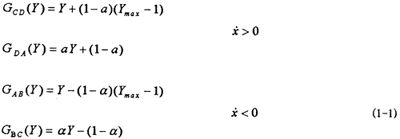

雙線性恢復力模型也可以用無量綱參數α=Kb/Kα，β=F/Fy來描述，式中F為激勵力，在這種情況下，遲滯回線如圖1-3所示。歸一化后的雙線性回線，方程由式（1-1）表示。
2.一階非線性微分方程模型
Jenning，Iwan，和Bouc分別提出了平滑變化的遲滯模型。其中Bouc提出的模型為：
=A
-a||Z-β|Z| （1-2）
式中Z為遲滯恢復力，X為位移，A，α，β分別為參數，為速度。這是一個遲滯恢復力為一階微分方程的模型。

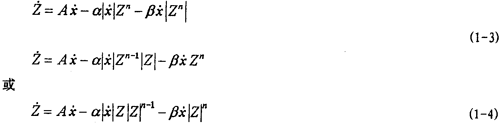

Wen等人先后對這個微分方程進行了發展和推廣，發展后的微分方程形式為：
由此方程描述的遲滯回線形狀和大小由A，α，β等三個參數控制，而曲線的光滑程度由n控制，因此通過調節這些參數的數值，可以得到大小和形狀各異的遲滯曲線。為了使這些遲滯模型也能包含雙線性模型，Yar和Hammond對上述方程進行了修改：
（1-5）
式中A1=A-β，為了全面包含雙線性遲滯系統，進一步修改為：
={A-a·sgn（）·sgn[Z-β·sgn（）]} （1-6）
由以上各種形式的一階微分方程可知，遲滯恢復力Z與位移x的關系很不直觀，各參數的物理意義不明確，各表達式反映不出遲滯恢復力與彈性恢復力和阻尼力之間的明確關系。這類模型多用于遲滯系統的隨機響應分析中。近年來，有人利用這種模型來研究機床切削顫振，合理地分析和解釋了以往顫振理論無法解釋的現象。
