ZDS型單級少齒數漸開線圓柱齒輪減速器（JB/T5560-1991）小齒輪的齒數Z₁=2～11，工作條件：高速軸（輸入軸）轉速不大于1500r/min；齒輪圓周速度不大于12.5m/s；工作環境溫度為－40～45℃，低于0℃時，啟動前潤滑油應預熱。適用于冶金、礦山、起重、運輸、建材、化工、紡織、輕工等行業。

型號與標記

1.型號

ZDS—單級少齒數漸開線圓柱齒輪減速器

2.標記

裝配型式一實體模型裝配型式二實體模型

裝配型式三實體模型裝配型式四實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

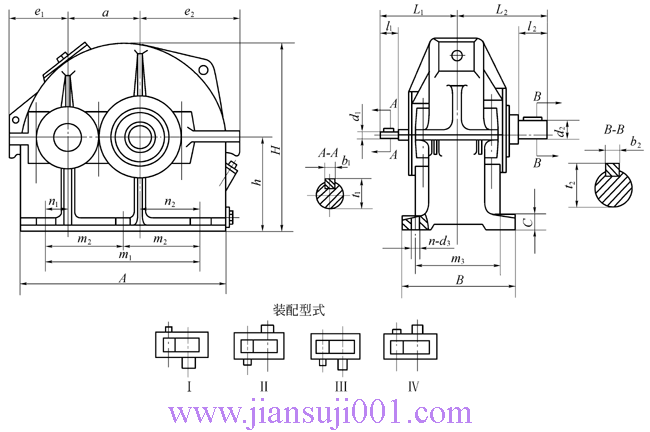

ZDS型少齒數漸開線圓柱齒輪減速機型式及主要尺寸JB/T5560-1991

ZDS型齒輪減速機

ZDS型減速器主要尺寸 /mm

規格	A	B	H≈	a	i=4～5.6					i=6.3～10					i=11.2～16					i=18～31.5
規格	A	B	H≈	a	d₁ (m6)	b₁	t₁	l₁	L₁	d₁ (m6)	b₁	t₁	l₁	L₁	d₁ (m6)	b₁	t₁	l₁	L₁	d₁ (m6)	b₁	t₁	l₁	L₁
80	230	150	242	80	18	6	20.5	28	126	14	5	16	25	125	10	3	11.2	20	121	10	3	11.2	20	121
100	281	165	284	100	22	6	24.5	36	140	18	6	20.5	28	131	14	5	16	25	127	10	3	11.2	20	123
125	345	190	339	125	28	8	31	42	170	28	8	31	42	170	18	6	20.5	28	156	18	6	20.5	28	156
160	442	260	404	160	35	10	38	58	195	28	8	31	42	179	22	6	24.5	36	173	18	5	18	28	165
200	540	300	500	200	42	12	45	82	245	32	10	35	58	215	24	8	27	36	193	18	6	20.5	28	189
250	652	340	623	250	60	18	64	105	304	50	14	53.5	82	270	30	8	33	58	246	28	8	31	42	230
280	750	380	685	280	65	18	69	105	322	50	14	53.5	82	294	35	10	38	58	265	28	8	31	42	240
315	800	450	778	315	70	20	74.5	105	350	55	16	59	82	320	40	12	43	82	320	30	8	33	58	290
355	936	496	878	355	80	22	85	130	419	65	18	69	105	380	45	14	48.5	82	346	35	10	38	58	332
400	1028	530	984	400	90	25	95	130	426	70	20	74.5	105	392	50	14	53.5	82	362	40	12	43	82	356
450	1110	580	1080	450	100	28	106	165	490	80	22	85	130	450	55	16	59	82	400	45	14	48.5	82	390
500	1255	632	1195	500	110	28	116	165	506	90	25	95	130	475	60	18	64	105	445	50	14	53.5	82	415
560	1400	695	1345	560	140	36	148	180	548	110	28	116	165	503	80	22	85	130	463	65	18	69	105	448

<, ;, TD width=32 onselect="null">

2500

規格	d₂ (m6)	b₂	t₂	l₂	L₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	h	地腳螺栓孔		質量 /kg
規格	d₂ (m6)	b₂	t₂	l₂	L₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	h	d₃	n	質量 /kg
80	28	8	31	42	134	12	175	—	120	30	65	82	131	125	12	4	30
100	38	10	41	58	158	16	215	—	126	32	83	97	141	140	14.5		36.2
125	48	14	51.5	82	208	18	270	—	155	37	108	105	180	160	14.5		60.8
160	65	18	69	105	267	20	332	—	200	50	122	143	227	200	18.5		103
200	75	20	79.5	105	280	25	420	—	240	58	162	160	266	250	25		202
250	90	25	95	130	353	30	500	250	270	70	180	202	306	315	28	6	329
280	105	28	111	165	413	35	610	305	300	75	255	205	375	355	28		500
315	120	32	127	165	419	40	650	325	350	75	260	216	405	400	35		612
355	130	36	138	200	486	50	740	370	376	90	295	240	451	450	35		910
400	150	36	158	200	500	50	836	418	430	106	330	214	502	500	42		1150
450	170	40	179	240	565	55	890	460	480	106	350	290	570	560	42		1460
500	190	45	200	280	640	60	1030	515	490	112	418	290	590	630	42		1850
560	200	45	210	280	642	65	1140	570	530	130	450	335	695	710	42

1.中心距a

ZDS型減速器的齒輪傳動中心距a見下表。

ZDS型減速器中心距a /mm

80

100

125

160

200

250

280

315

355

400

450

500

560

2.公稱傳動比i_N

ZDS型減速器的公稱傳動比i_N見下表。

ZDS型減速器公稱傳動比i_N

4	4.5	5	5.6	6.3	7.1	8	9	10
11.2	12.5	14	16	18	20	25	28	31.5

3.齒輪參數

（1）ZDS型減速器齒輪模數見下表。

ZDS型減速器齒輪模數 /mm

2	2.5	3	3.5	4	4.5	5	5.5	6	7
8	9	10	11	12	14	16	18	20

（2）ZDS型減速器的齒輪齒寬系數b_s*=0.5，齒寬b=b_a*a；a為該對齒輪的傳動中心距。

（3）ZDS型減速器齒輪基本齒廓按GB/T1356—1988的規定。

ZDS型減速器承載能力

公稱傳動比i_N	公稱轉速/r·min^-1		規格
	輸入n₁	輸出n₂	80	100	125	160	200	250	280	315	355	400	450	500	560
	輸入n₁	輸出n₂	P_N/kW
4	1500	375	6.766	13.85	22.62	54.11	107.1	180.82	272.88	407.99	556	856.03	—	—	—
	1000	250	4.51	9.23	15.08	36.12	71.4	120.54	181.92	272	310.16	570.69	711.33	963.8	1684
	750	187	3.383	6.92	11.31	27.09	53.55	90.41	136.44	204	278	428.02	533.5	722.84	1263
4.5	1500	335	5.771	12	20.772	46.95	92.97	154.21	242.36	353.6	481.45	636.84	934.45	—	—
	1000	220	3.848	8	13.848	31.3	61.98	102.81	161.57	235.73	320.96	424.56	622.97	876.3	1334
	750	166	2.886	6	10.386	23.48	46.49	77.11	121.18	176.8	240.72	318.42	467.22	657.2	1000.5
5	1500	300	4.811	10.17	19.268	89.66	78.97	—	232.16	300.46	408.02	634.97	734.22	1231	—
	1000	200	3.207	6.78	12.846	26.44	52.65	—	154.77	200.3	272.01	420.65	489.48	820.7	1252.6
	750	150	2.405	5.08	9.643	19.83	39.49	—	116.08	150.23	204.01	315.48	367.11	615.49	939.48
5.6	1500	270	—	8.43	15.25	30.34	65.49	117.33	193.12	235.7	315.79	495.21	757.46	915.64	1552.4
	1000	180	—	5.62	10.17	20.22	43.66	78.22	128.74	157.14	210.63	330.14	504.97	610.43	1034.9
	750	134	—	4.22	7.63	15.17	32.75	58.66	96.56	117.85	157.9	247.6	378.73	457.82	776.18
6.3	1500	240	3.896	6.78	12.96	28.28	52.81	81.9	156.13	201.1	—	422.71	612.07	827.02	1252.6
	1000	160	2.597	4.52	8.64	18.86	35.21	54.6	104.08	134.07	—	281.81	408.05	551.35	835.08
	750	120	1.948	3.39	6.48	14.14	26.41	40.95	78.06	100.55	—	211.36	306.04	413.51	626.31
7.1	1500	210	—	—	10.11	—	—	80.87	—	—	272.47	—	—	498.48	—
	1000	140	—	—	6.74	—	—	53.92	—	—	181.65	—	—	332.32	—
	750	105	—	—	5.06	—	—	40.44	—	—	136.23	—	—	249.24	—
8	1500	185	—	5.28	—	16.96	35.55	—	101.65	130.72	211.63	274.94	391	—	977.28
	1000	125	—	3.52	—	11.31	23.7	—	67.76	87.15	141.09	183.29	260.67	—	651.52
	750	94	—	2.64	—	8.48	17.77	—	50.82	65.36	105.81	137.47	195.5	—	488.64
9	1500	166	2.275	—	5.82	—	—	58.82	68.57	—	—	—	356.4	452.35	719.21
	1000	110	1.516	—	3.88	—	—	39.21	45.72	—	—	—	237.6	301.57	479.47
	750	83	1.137	—	2.91	—	—	29.41	34.29	—	—	—	178.2	226.18	359.6
10	1500	150	1.354	3.93	—	15.12	24.11	—	—	87.84	157.46	245.5	—	—	—
	1000	100	0.903	2.62	—	10.08	16.08	—	—	58.56	104.97	163.66	—	—	—
	750	75	0.677	1.97	—	7.56	12.06	—	—	43.92	78.73	122.75	—	—	—
11.2	1500	134	1.221	—	4.15	—	—	42.51	—	—	—	—	—	339.45	—
	1000	88	0.814	—	2.76	—	—	28.34	—	—	—	—	—	226.3	—
	750	67	0.61	—	2.07	—	—	21.25	—	—	—	—	—	169.72	—
12.5	1500	120	—	2.01	—	7.96	17.21	—	63.86	62.05	110.29	172.41	185.42	—	512.86
	1000	80	—	1.34	—	5.31	11.47	—	42.57	41.37	73.53	114.94	123.61	—	341.91
	750	60	—	1.004	—	3.98	8.6	—	31.93	30.02	55.14	86.21	92.71	—	256.43
16	1500	94	0.854	1.37	2.93	—	12.21	20.63	34.09	52.85	—	91.34	161.88	156.41	333.11
	1000	62	0.57	0.92	1.95	—	8.14	13.75	22.73	35.24	—	60.9	107.92	104.28	222.08
	750	47	0.427	0.69	1.47	—	6.11	10.31	17.04	26.43	—	45.67	80.94	78.21	166.56
18	1500	83	0.416	—	—	6.84	—	—	27.03	32.09	71.06	—	—	123.96	248.72
	1000	55	0.277	—	—	4.56	—	—	18.02	21.39	47.37	—	—	, , 82.64, , ,	165.81
	750	42	0.208	—	—	3.42	—	—	13.51	16.04	35.53	—	—	61.98	124.36
20	1500	75	—	0.79	—	5.81	6.81	—	—	—	44.45	70.76	96.43	—	—
	1000	50	—	0.53	—	3.87	4.54	—	—	—	29.63	47.17	64.29	—	—
	750	38	—	0.39	—	2.91	3.41	—	—	—	22.22	35.38	48.22	—	—
25	1500	60	0.422	1.01	1.49	3.87	6.31	9.54	16.92	21.31	29.34	45.02	91.88	124.96	120.22
	1000	40	0.281	0.67	0.99	2.58	4.21	6.36	11.28	14.2	19.56	30.05	61.25	83.31	80.15
	750	30	0.211	0.504	0.74	1.94	3.16	4.77	8.46	10.65	14.67	22.54	45.94	62.48	60.11
28	1500	53	0.171	—	1.03	2.73	—	8.47	16.96	21.09	21.65	—	47.5	59.45	140.55
	1000	36	0.114	—	0.69	1.82	—	5.65	11.3	14.06	14.43	—	31.67	39.63	93.77
	750	27	0.086	—	0.52	1.36	—	4.24	8.48	10.54	10.82	—	23.75	29.72	70.27
31.5	1500	48	—	0.32	—	—	5.03	—	—	—	—	39.95	—	—	—
	1000	32	—	0.21	—	—	3.36	—	—	—	—	26.63	—	—	—
	750	24	—	0.16	—	—	2.52	—	—	—	—	19.97	—	—	—

ZDS型減速器軸承規格

減速器型號	高速軸軸承				低速軸軸承
減速器型號	i_N=4～5.6	i_N=6.3～10	i_N=12.5～18	i_N=20～31.5	低速軸軸承
ZDS80	7204E		7203E	7202E	7206
ZDS100	7506E	7504E	7303E	7302E	7508E
ZDS125	7507E	7306E	7205E	7304E	7211E
ZDS160	7608E	7606E	7605E	7604E	7514E
ZDS200	7610E	7607E	7605E	7604E	7517E
ZDS250	7614E	7611E	7608E	7607E	7322E
ZDS280	7615E	7513E	7059E	7507E	7324E
ZDS315	7517E	7513E	7510E	7508E	7526E
ZDS355	7518E	7515E	7511E	7509E	7530E
ZDS400	7320E	7316E	7312E	7310E	7334E
ZDS450	7524E	7519E	7513E	7511E	7538E
ZDS500	7526E	7522E	7515E	7512E	7540E
ZDS560	7530E	7524E	7517E	7514E	2007 148

ZDS型減速器公稱傳動比i_N與實際傳動比i

公稱傳動比i_N	規格
	80	100	125	160	200	250	280
	實際傳動比i
4	3.9	3.818	4.1	3.909	3.818	4.1	4.2
4.5	4.444	4.3	4.273	4.4	4.3	4.667	4.273
5	5.125	4.889	4.667	5	4.889	—	4.778
5.6	—	5.625	5.375	5.75	5.625	5.375	5.5
6.3	6	6.571	6.283	6.5	6.571	6.286	6.429
7.1	—	—	7.5	—	—	7.5	—
8	—	7.833	—	8	7.833	—	7.667
9	8.8	—	9.2	—	—	9.2	9.4
10	10.8	9.6	—	9.8	9.6	—	—
11.2	11.25	—	1.75	—	—	11.75	—
12.5	—	12.25	—	12.5	12.25	—	12
16	15.333	16.667	16	—	16.667	16	16.333
18	18.667	—	—	17	—	—	18.333
20	—	19.667	—	19	19.667	—	—
25	23.5	25.5	24.5	26	25.5	24.5	25
28	28.5	—	28	28.5	—	28	28
31.5	—	30	—	—	30	—	—

公稱傳動比i_N	規格
	315	355	400	450	500	560
	實際傳動比i
4	3.818	4	3.818	4.2	4.1	3.727
4.5	4.3	4.5	4.3	4.455	4.273	4.273
5	4.889	5.111	4.889	4.778	4.667	4.778
5.6	5.625	5.667	5.625	5.5	5.375	5.5
6.3	6.571	—	6.571	6.429	6.286	6.429
7.1	—	6.857	—	—	7.5	—
8	7.833	8.167	7.833	7.667	—	7.667
9	—	—	—	9.4	9.2	9.4
10	9.6	10	9.6	—	—	—
11.2	—	—	—	—	11.75	—
12.5	12.25	12.75	12.25	12	—	12
16	16.667	—	16.667	16.333	16	16.333
18	18.333	17.333	—	—	18.333	18.333
20	—	19	19.667	19	—	—
25	25.5	26.5	25.5	25	24.5	25
28	28	29	—	29	28	28
31.5	—	—	30	—	—	—

ZDS型減速器高速軸轉動慣量Ⅰ₁

規格	公稱傳動比i_N
	4	4.5	5	5.6	6.3	7.1	8	9	10
	轉動慣量I₁/kg·m²
80	0.000526	0.000449	0.000374	—	0.000300	—	—	0.000168	0.000120
100	0.001656	0.001436	0.001219	0.001009	0.000801	—	0.00614	—	0.000444
125	0.004621	0.004423	0.003930	0.003273	0.002606	0.002010	—	0.001458	—
160	0.016827	0.014600	0.012363	0.010222	0.008546	—	0.006260	—	0.004524
200	0.052766	0.045841	0.038983	0.032247	0.025732	—	0.019755	—	0.014292
250	0.147382	0.125939	—	0.104311	0.083178	0.063971	—	0.046409	—
280	0.252645	0.249074	0.215168	0.178505	0.142329	—	0.109347	0.079322	—
315	0.509705	0.442589	0.376170	0.311114	0.248611	—	0.190826	—	0.138104
355	0.878622	0.761427	0.645755	0.559551	—	0.425163	0.325525	—	0.235390
400	1.673661	1.45560	1.236280	1.022479	0.818223	—	0.627950	—	0.454442
450	2.689600	2.512471	2.289381	1.899718	1.516857	—	1.164915	0.845404	—
500	4.659077	4.418290	3.915499	3.264015	2.623347	2.024633	—	1.468954	—
560	9.199745	7.823449	6.80514	5.648230	4.510060	—	3.463912	2.513669	—

規格	公稱傳動比i_N
	11.2	12.5	16	18	20	25	28	31.5
	轉動慣量I₁/kg·m²
80	0.000112	—	0.000066	0.000046	—	0.000031	0.000021	—
100	—	0.000295	0.000173	—	0.00128	0.000080	—	0.000059
125	0.000970	—	0.000570	—	—	0.000263	0.00205	—
160	—	0.003004	—	0.001755	0.001422	0.000808	0.000680	—
200	—	0.009507	0.005558	—	0.004092	0.002563	—	0.001878
250	0.030802	—	0.018051	—	—	0.008330	0.006585	—
280	—	0.052697	0.030852	0.025258	—	0.014227	0.011627	—
315	—	0.091802	0.053686	0.045500	—	0.024748	0.02074	—
355	—	0.156148	—	0.091237	0.077325	0.041994	0.035610	—
400	—	0.302041	0.176578	—	0.130907	0.081500	—	0.060184
450	—	0.562011	0.329095	—	0.252254	0.151786	0.115900	—
500	0.975664	—	0.572350	0.453252	—	0.264074	0.208053	—
560	—	1.670213	0.974110	0.788792	—	0.451050	0.362245	—
