Y2系列三相異步電動機產品特點及結構簡介（H63～355mm）

Y2系列三相異步電動機是在Y系列電動機基礎上更新設計的一般用途的低壓三相籠型異步電動機基本系列。新的基本系列分兩種設計（分為兩個獨立的部分）。

第一種設計，即Y2系列（IP54）三相異步電動機，是國內是最為完整的低壓籠型三相異步電動機系列。該系列可以滿足國內外一般用途的需要，機座范圍為63～355mm，功率范圍為0.12～315kW。

第二種設計，即Y2-E系列（IP54）三相異步電動機，是為適用于長期連續運行，負載率較高的使用場合，如風機、水泵類的配套需要，電動機具有較高效率和節能效果，機座范圍為80～280mm，功率范圍為0.55～90kW。

Y2系列（IP54）、Y2-E系列（IP54）以下統稱“Y2系列”三相異步電動機。該Y2系列異步電動機具有效率高、起動轉矩大等特點。電動機比Y系列提高了外殼防護等級為IP54；提高了絕緣等級為F級絕緣，溫升作B級考核，降低了電動機的噪聲，用負載噪聲考核（原Y系列（IP44）電動機用空載噪聲考核）。電動機的結構設計合理，外形美觀。

Y2系列三相異步電動機的冷卻方式為IC411，安裝尺寸及功率等級完全符合IEC標準和德國的DIN42673標準，與Y系列（IP44）電動機相同。

使用條件環境空氣溫度不超過40℃；海拔不超過1000m；工作方式為連續運行A1工作制；額定電壓為380V；額定頻率為50Hz；3kW以下為Υ聯結，4kW及以上為△聯結。

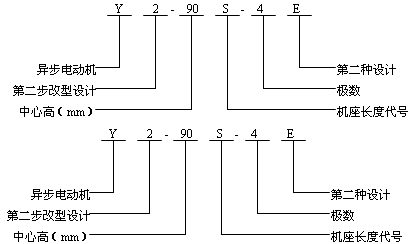

型號含義

Y2系列三相異步電動機產品特點及結構簡介（H63～355mm）

Y2系列三相異步電動機的機座號、功率及轉速對應關系

機座號	同步轉速/（r/min）
	3000	1500	1000	750	600
	額定功率/kW
1 63 2	0.18	0.12	—	—	—
1 63 2	0.25	0.18	—	—	—
1 71 2	0.37	0.25	0.18	—	—
1 71 2	0.55	0.37	0.25	—	—
1 80 2	0.75	0.55	0.37	0.18	—
1 80 2	1.1	0.75	0.55	0.25	—
90S	1.5	1.1	0.75	0.37	—
90L	2.2	1.5	1.1	0.55	—
1 100L 2	3.0	2.2	1.5	0.75	—
1 100L 2	3.0	3.0	1.5	1.1	—
112M	4.0	4.0	2.2	1.5	—
1 132S 2	5.5	5.5	3.0	2.2	—
1 132S 2	7.5	5.5	3.0	2.2	—
1 132M 2	—	7.5	4.0	3.0	—
1 132M 2	—	7.5	5.5	3.0	—
1 160M 2	11	11	7.5	4.0	—
1 160M 2	15	11	7.5	5.5	—
160L	18.5	15	11	7.5	—
180M	22	18.5	—	—	—
180L	—	22	15	11	—
1 200L 2	30	30	18.5	15	—
1 200L 2	37	30	22	15	—
225S	—	37	—	18.5	—
225M	45	45	30	22	—
250M	55	55	37	30	—
280S	75	75	45	37	—
280M	90	90	55	45	—
315S	110	110	75	55	45
315M	132	132	90	75	55
1 315L 2	160	160	110	90	75
1 315L 2	200	200	132	110	90
1 355M 2	250	250	160	132	110
1 355M 2	250	250	200	160	132
355L	315	315	250	200	160

注：1.表中機座號一欄的要S.M.L后面的數字1、2分別代表同一機座號和轉速下不同的功率。

2.表中粗線框內為Y2-E系列電動機的制造范圍，不另列表格。

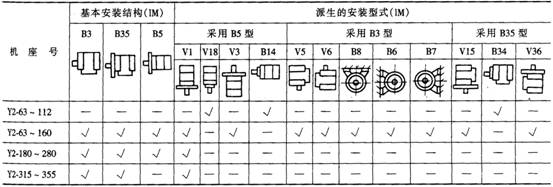

安裝型式：Y2系列異步電動機常用的安裝結構型式以及適用范圍

Y2系列三相異步電動機產品特點及結構簡介（H63～355mm）

注：表中“√”者為適用范用。

接線盒尺寸見下表

中心高范圍	管螺紋直徑	出線孔直徑
H63～71	M24×1.5
H80	M24×1.5	11
H90～100	M24×1.5	11
H112～132	M30×2	15
H160～180	M36×2	18
H200～225	M48×2	36
H250～280	M64×2	51
H315	M64×2	51
H355	M72×2	52

軸承規格見表

中心高/mm	極數	軸伸端	非軸伸端
H63	2～8	180201K-Z2	180201K-Z2
H71	2～8	180202K-Z2	180202K-Z2
H80	2～8	180204K-Z2	180204K-Z2
H90	2～8	180205K-Z2	180205K-Z2
H100	2～8	180206K-Z2	180206K-Z2
H112	2～8	180206K-Z2	180206K-Z2
H132	2～8	180208K-Z2	180208K-Z2
續
H160	2	180209K-Z2	180209K-Z2
H160	4～8	180309K-Z2	180309K-Z2
H180	2	211-ZV2	211-ZV2
H180	4～8	311-ZV2	211-ZV2
H200	2	212-ZV2	212-ZV2
H200	4～8	312-ZV2	212-ZV2
H225	2	312-ZV2	312-ZV2
H225	4～8	313-ZV2	312-ZV2
H250	2	313-ZV2	313-ZV2
H250	4～8	314-ZV2	313-ZV2
H280	2	314-ZV2	314-ZV2
H280	4～8	317-ZV2	314-ZV2
H315	2	316-ZV2	316-ZV2
H315	4～10	2319-ZV2	319-ZV2
H355	2	319-ZV2	319-ZV2
H355	4～10	2322-ZV2	322-ZV2

二、結構型式

Y2系列異步電動機系全封閉外扇冷式籠型結構。按國際慣例的絕緣結構評定方法進行設計，大大提高了電動機的安全可靠性。

Y2系列電動機的防護等級為IP54，其中接線盒部分為IP55。

該Y2系列電動機共有15個機座號（中心高H63～355mm），其中H63～112mm，6個機座號（中心高）的機座和端蓋結構材料采用鑄鐵或鋁合金制成。H132mm及以上中心高采用高強度鑄鐵制成。Y2系列電動機外殼有散熱片，呈垂直及水平分布，外形美觀。

Y2系列電動機的接線盒位置有兩種：機座側面或頂部，其中H63～280mm接線盒采用鋁合金壓鑄件，H315～355mm接線盒采用高強度鑄鐵件。

Y2系列電動機的風扇，除H325～355mm采用鋁合金件或鋼板沖制外，其余機座號（中心高）均采用增細塑料制成，Y2系列的電動機風罩采用冷軋鋼板拉伸成型，機械強度高。

Y2系列三相異步電動機主要技術數據（H63～355mm）

主要技術數據

Y2系列（IP54）電動機的主要數據見表5；Y2-E系列（IP54）電動機的效率、功率因數值見表6；Y2-E系列（IP54）電動機的堵轉轉矩對額定轉矩、堵轉電流對額定電流之比的保證值見表7；Y2系列電動機空載時測得的A計權聲功率級的噪聲值見表8；Y2系列電動機在負載時測得A計權聲功率級的噪聲值為表8和表9之和的數值；Y2系列電動機在空載時測得振動速度有效值見表10。

表5

型號	額定功率 /kW	滿載時				堵轉電流	堵轉轉矩	最大轉矩	轉動慣量 /（kg·m²）	凈重/kg
型號	額定功率 /kW	轉速 /（r/min）	電流 /A	效率（%）	功率因數	額定電流	額定轉矩	額定轉矩	轉動慣量 /（kg·m²）	凈重/kg
同步轉速3000r/min2極
Y2-631-2	0.18	2720	0.53	65.0	0.80	5.5	2.2	2.3	—	—
Y2-632-2	0.25	2720	0.69	68.0	0.81	5.5	2.2	2.3	—	—
Y2-711-2	0.37	2740	0.99	70.0	0.81	6.1	2.2	2.3	—	—
Y2-712-2	0.55	2740	1.4	73.0	0.82	6.1	2.2	2.3	—	—
Y2-801-2	0.75	2830	1.83	75.0	0.83	6.1	2.2	2.3	0.00075	16
Y2-802-2	1.1	2830	2.55	77.0	0.84	7.0			0.00090	17
Y2-90S-2	1.5	2840	3.40	79.0	0.84				0.0012	22
Y2-90L-2	2.2	2840	4.80	81.0	0.85				0.0014	25
Y2-100L-2	3.0	2870	6.31	83.0	0.87	7.5			0.0029	33
Y2-112M-2	4.0	2890	8.23	85.0	0.88				0.0055	45
Y2-132S1-2	5.5	2900	11.18	86.0					0.01099	64
Y2-132S2-2	7.5	2900	15.06	87.0					0.0126	70
Y2-160M1-2	11	2930	21.35	88.0	0.89				0.0377	117
Y2-160M2-2	15		28.78	89.0	0.89				0.0449	125
Y2-160L-2	18.5		34.72	90.0	0.90				0.055	147
Y2-180M-2	22	2940	41.28	90.5			2.0		0.0075	180
Y2-200L1-2	30	2950	55.37	91.2					0.124	240
Y2-200L2-2	37	2950	67.92	92.0					0.139	255
Y2-225M-2	45	2970	82.16	92.3					0.233	309
Y2-250M-2	55		100.1	92.5					0.312	403
Y2-280S-2	75		134.0	93.2	0.91				0.597	544
Y2-280M-2	90		160.27	93.8					0.675	620
Y2-315S-2	110	2980	195.46	94.0		7.1	1.8	2.2	1.18	980
Y2-315M-2	132		233.3	94.5					1.82	1080
Y2-315L1-2	160		279.44	94.6	0.92				2.08	1160
Y2-315L2-2	200		347.83	94.8					2.41	1190
Y2-355M-2	250		432.5	95.3			1.6		3.56	1760
Y2-355L-2	315		543.25	95.6			1.6		4.16	1850
續同步轉速1500r.min4極
Y2-631-4	0.12	1310	0.44	57.0	0.72	4.4	2.1	2.2	—	—
Y2-632-4	0.18	1310	0.62	60.0	0.73	4.4			—	—
Y2-711-4	0.25	1330	0.79	65.0	0.74	5.2			—	—
Y2-712-4	0.37	1330	1.12	67.0	0.75	5.2			—	—
Y2-801-4	0.55	1390	1.57	71.0	0.75	5.2	2.4	2.3	0.0018	17
Y2-802-4	0.75	1390	2.03	73.0	0.77	6.0	2.3		0.0021	18
Y2-90S-4	1.1	1400	2.82	75.0	0.77	7.0			0.0021	22
Y2-90L-4	1.5	1400	3.7	78.0	0.79				0.0027	27
Y2-100L1-4	2.2	1430	5.16	80.0	0.81				0.0054	34
Y2-100L2-4	3.0	1430	6.78	82.0	0.82				0.0067	38
Y2-112M-4	4.0	1440	8.83	84.0	0.82				0.0095	43
Y2-132S-4	5.5		11.7	85.0	0.83				0.0214	68
Y2-132M-4	7.5		15.6	87.0	0.84	7.5	2.2		0.0296	81
Y2-160M-4	11	1460	22.35	88.0	0.85	7.5			0.0747	123
Y2-160L-4	15	1460	30.14	89.0		7.2			0.0918	144
Y2-180M-4	18.5	1470	36.47	90.5					0.139	182
Y2-180L-4	22		43.14	91.0					0.158	190
Y2-200L-4	30		57.63	92.0	0.86				0.262	270
Y2-225S-4	37	1480	69.89	92.5	0.87				0.406	284
Y2-225M-4	45		94.54	92.8					0.469	320
Y2-250M-4	55		103.1	93.0					0.66	427
Y2-280S-4	75		139.7	93.8					1.12	562
Y2-280M-4	90	1490	166.93	94.2		6.9	2.1		1.46	667
Y2-315S-4	110		201.06	94.5	0.88 0.89				3.11	1000
Y2-315M-4	132		240.57	94.8					3.62	1100
Y2-315L1-4	160		287.95	94.9					4.13	1160
Y2-315L2-4	200		358.8	95.0					4.94	1270
Y2-355M-4	250		442.12	95.3	0.90				5.67	1700
Y2-355L-4	315		555.32	95.6	0.90				6.66	1850
同步轉速1000r/min6極
Y2-711-6	0.18	850	0.74	56.0	0.66	4.0	1.9	2.0	—	—
Y2-712-6	0.25	850	0.95	59.0	0.68	4.0			—	—
	0.37	890	1.3	62.0	0.70	4.7			0.00158	17
Y2-802-6	0.55	890	1.79	65.0	0.72	4.7		2.1	0.0021	19
Y2-90S-6	0.75	910	2.26	69.0	0.72	5.5	2.0		0.0029	23
Y2-90L-6	1.1	910	3.14	72.0	0.73				0.0035	25
Y2-100L-6	1.5	940	3.95	76.0	0.75				0.0069	33
Y2-112M-6	2.2	940	5.57	79.0	0.76	6.5			0.0138	45
Y2-132S-6	3.0	960	7.41	81.0			2.1		0.0286	63
Y2-132M1-6	4.0		9.64	82.0					0.0357	73
Y2-132M2-6	5.5		12.93	84.0	0.77				0.0449	84
Y2-160M-6	7.5	970	17.0	86.0	0.77		2.0		0.0881	119
Y2-160L-6	11		24.23	87.5	0.78				0.116	147
Y2-180L-6	15		31.63	89.0	0.81	7.0			0.207	195
Y2-200L1-6	18.5		38.1	90.0	0.81		2.1		0.315	220
Y2-200L2-6	22		44.52	90.0	0.83		2.1		0.360	250
Y2-225M-6	30	980	58.63	91.5	0.84		2.0		0.547	292
Y2-250M-6	37		71.08	92.0	0.86		2.1		0.834	408
Y2-280S-6	45		85.98	92.5				2.0	1.39	536
Y2-280M-6	55		104.75	92.8					1.65	595
Y2-315S-6	75	990	141.75	93.5			2.0		4.11	990
Y2-315M-6	90		169.58	93.8					4.28	1080
Y2-315L1-6	110		206.83	94.0		6.7			5.45	1150
Y2-315L2-6	132		244.82	94.2	0.87				6.12	1210
Y2-355M1-6	160		291.52	94.5	0.88		1.9		8.85	1600
Y2-355M2-6	200		363.64	94.7					9.55	1700
Y2-355L-6	250		453.60	94.9					10.63	1800
同步轉速750r/min8極
Y2-801-8	0.18	630	0.88	51.0	0.61	3.3	1.8	1.9	0.00158	17
Y2-802-8	0.25	640	1.15	54.0		3.3			0.0021	19
Y2-90S-8	0.37	660	1.49	62.0		4.0			0.0029	23
Y2-90L-8	0.55	660	2.18	63.0				2.0	0.0035	25
Y2-100L-8	0.75	690	2.43	71.0	0.67				0.0069	33
Y2-100L2-8	1.1	690	3.42	73.0	0.69	5.0			0.0107	38
Y2-112M-8	1.5	380	4.47	75.0	0.69	5.0			0.0149	50
Y2-132S-8	2.2	710	6.04	78.0	0.71	6.0			0.0314	63
Y2-132M-8	3.0	710	7.9	79.0	0.73				0.0395	79
Y2-160M1-8	4.0	720	10.28	81.0	0.73		1.9		0.0753	118
Y2-160M2-8	5.5		13.61	83.0	0.74		2.0		0.0931	119
Y2-160L-8	7.5		17.88	85.5	0.75				0.126	145
Y2-180L-8	11	730	25.29	87.5	0.76	6.6			0.203	184
Y2-200L-8	15740		34.09	88.0					0.339	250
Y2-225S-8	18.5		40.58	90.0			1.9		0.491	266
Y2-225M-8	22	740	47.37	90.5	0.78				0.547	292
Y2-250M-8	30		63.43	91.0	0.79				0.834	405
Y2-280S-8	37		76.83	91.5					1.39	520
Y2-280M-8	45		92.93	92.0					1.65	592
Y2-315S-8	55		112.97	92.8	0.81		1.8		4.79	1000
Y2-315M-8	75		151.33	93.0	0.81				5.58	1100
Y2-315L1-8	90		177.86	93.8	0.82				6.37	1160
Y2-315L2-8	110		216.92	94.0		6.4			7.23	1230
Y2-355M1-8	132		260.3	93.7					10.55	1600
Y2-355M2-8	160		310.07	94.2					11.73	1700
Y2-355L-8	200		386.36	94.5	0.83				12.86	1800
同步轉速600r/min10極
Y2-315S-10	45	590	99.67	91.5	0.75	6.2	1.5	2.0	4.79	810
Y2-315M-10	55		121.16	92.0	0.75				6.37	930
Y2-315L1-10	75		162.16	92.5	0.76				7.0	1045
Y2-315L2-10	90		191.03	93.0	0.77				7.15	1115
Y2-355M1-10	110		230	93.2	0.78	6.0	1.3		12.55	1500
Y2-355M2-10	132		275.11	93.5					13.75	1600
Y2-355L-10	160		333.47	93.5					14.86	1700

表6 Y2-E系列（IP54）的效率、功率因數

功率 /kW	同步轉速/（r/min）
	3000	1500	1000	3000	1500	1000
	效率（%）			功率因數
0.55	—	73.5	—	—	0.75	—
0.75	77.0	75.5	72.5	0.83	0.77	0.71
1.1	79.0	76.5	74.5	0.84	0.78	0.71
1.5	80.5	79.5	78.0	0.85	0.78	0.74
2.2	82.5	82.0	81.0	0.85	0.81	0.75
3	84.0	83.0	84.0	0.87	0.82	0.76
4	86.0	86.0	85.5	0.90	0.82	0.76
5.5	88.0	87.0	86.5	0.90	0.83	0.77
7.5	88.5	88.0	88.5	0.90	0.85	0.78
11	90.5	90.5	89.0	0.90	0.85	0.80
15	91.0	91.0	90.5	0.90	0.85	0.81
18.5	92.0	92.5	91.5	0.90	0.86	0.81
22	91.7	92.8	92.0	0.90	0.86	0.83
30	92.7	93.2	93.5	0.90	0.86	0.85
37	93.2	94.0	93.5	0.90	0.87	0.86
45	94.2	94.2	93.5	0.90	0.87	0.86
55	94.5	94.5	93.8	0.90	0.87	0.86
75	94.8	94.7	—	0.91	0.87	—
90	95.2	95.0	—	0.91	0.87	—

表7 Y2-E系列的堵轉轉矩對額定轉矩、堵轉電流對額定電流之比的保證值

功率 /kW	同步轉速/（r/min）
	3000	1500	1500		3000	1500	1000
	堵轉轉矩/額定轉矩			堵轉電流/額定電流
0.55	—	2.4	—		—	6.0	—
0.75	2.2		2.1		7.0		5.6
1.1		2.3				6.5
1.5							6.4
2.2						7.1
3					8.0
4							7.0
5.5
7.5	2.1		1.9
11		2.1				7.7
15
18.5					8.2
22
30	1.9		1.8		7.3	7.3
37		1.7
45	1.7	1.8
55	1.5
75		2.0	—				—
90

表8 Y2系列電動機空載時測得的A計權聲功率級的噪聲值

功率 /kW	同步轉速/（r/min）
	3000	1500	1000	750	600
	聲功率級/dB（A）
0.12	—	52	—	—
0.18	61	52	52	52
0.25	61	55	52	52
0.37	64	55	54	56
0.55	64	58	54	56
0.75	67	58	57	59
1.1	67	61	57	59
1.5	72	61	61	61
2.2	72	64	65	64
3.0	76	64	69	64
4.0	77	64	69	68
5.5	80	71	69	68
7.5	80	71	73	68
11	86	75	73	70
15	86	75	73	73
18.5	86	76	76	73
22	89	76	76	73
30	92	79	76	75
37	92	81	78	76
45	92	81	80	76	82
55	93	83	80	82	82
75	94	86	85	82	82
90	94	86	85	82	82
110	96	93	85	82	90
132	96	93	85	90	90
160	99	97	92	90	90
200	99	97	92	90	—
250	103	101	92	—	—
315	103	101	—	—	—

表9

功率 /kW	同步轉速/（r/min）
	3000	1500	1000	750	600
	聲功率級/dB（A）
≤11	2	5	7	8
>11～37	2	4	6	7
>37～110	2	3	5	6	7
>110～315	2	3	4	5	6

注：例如要知Y2系列（IP54）0.25kW-4極（同步轉速為1500r/min）電動機的負載噪聲值，查表8為55dB（A），查表9為5dB（A），故該臺電動機的負載噪聲60dB（A）。同樣要知Y2-E系列（IP54）55kW-6極，查表8為800dB（A），查表9為5dB（A），故該電動機的負載噪聲值是85dB（A）。

表10 Y2系列振動速度有效值表

機座號	≤132		>132～225		>225～355
同步轉速/（r/min）	600～1800	>1800～3600	600～800	>1800～3600	600～1800	>1800～3600
振動等級	振動速度有效值/（mm/s）
N	1.8		2.8		3.5
R	0.71	1.12	1.12	1.80	1.80	2.80
S	0.45	0.71	0.71	1.12	1.12	1.80

注：Y2系列電動機在空載時測得的振動速度有效值不超過表中的N級所列數值，用戶如提出要求，制造廠可提供制作R級或S級的電動機。

Y2系列三相異步電動機產品外形尺寸（H63～355mm）

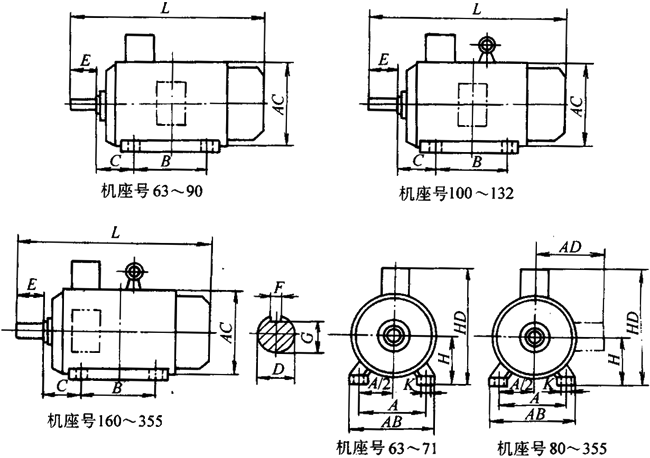

Y2系列外形尺寸圖（IMB3）

Y2系列三相異步電動機產品外形尺寸（H63～355mm）

機座帶底腳，端蓋上無凸緣的電動機（IMB3）（單位：mm）

機座號	極數	A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
63	2、4	100	80	40	11	23	4	8.5	63	7	135	130	70	180	230
71	2、4、6	112	90	45	14	30	5	11	71	10	150	145	80	195	255
80	2、4、6、8	125	100	50	19	40	6	15.5	80	10	165	175	145	214	295
90S		140	100	56	24	50	8	20	90		180	195	155	250	320
90L			125												345
100L		160	140	63	28	60		24	100	12	205	215	180	270	335
112M		190	140	70					112		230	240	190	300	400
132S		216	140	89	38	80	10	33	132		270	275	210	345	470
132M			178												510
160M		254	210	108	42	110	12	37	160	15	320	330	255	420	615
160L		279	254												670
180M		318	241	121	48		14	42.5	180		355	380	280	455	700
180L		356	279												740
200L			305	133	55		16	49	200	19	395	420	305	505	770
225S	4、8		286	149	60	140	18	53	225		435	470	335	560	815
225M	2	406	311		55	110	16	49							820
	4、6、8				60		18	53							845
250M	2	457	349	168					250	24	490	510	370	615	910
	4、6、8				65			58
280S	2		368	190					280		550	580	410	680	985
	4、6、8				75		20	67.5
280M	2	508	419		65		18	58							1035
	4、6、8				75		20	67.5
315S	2		406	216	65		18	58	315	28	635	645	530	845	1160
	4、6、8、10				80	170	22	71							1270
315M	2		457		65	140	18	58							1190
	4、6、8、10				80	170	22	71							1300
315L	2		508		65	140	18	58							1190
	4、6、8、10				80	170	22	71							1300
355M	2	610	560	254	75	140	20	67.5	355		730	710	655	1010	1500
	4、6、8、10				95	170	25	86							1530
355L	2		630		75	140	20	67.5							1500
	4、6、8、10				95	170	25	86							1530

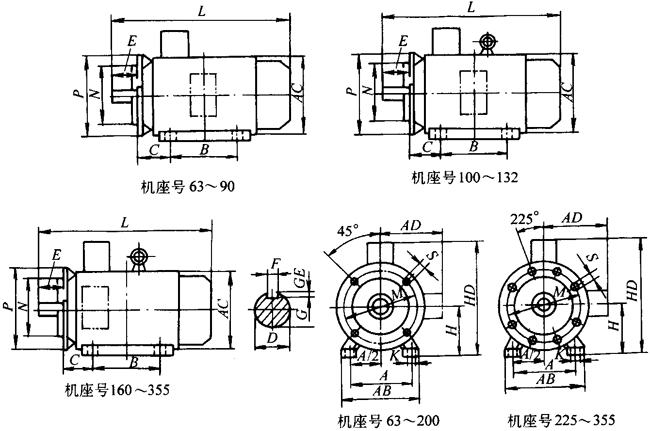

Y2系列外形尺寸圖（IMB35）

機座還底腳，端蓋上有凸緣（帶通孔）的電動機（IMB35）（單位：mm）

機座號	凸緣號	極數	A	B	C	D	E	F	G	H	K	M	N	P	S	AB	AC	AD	HD	L
63	FF115	2、4	100	80	40	11	23	4	8.5	63	7	115	95	140	10	135	130	70	180	230
71	FF130	2、4、6	112	90	45	14	30	5	11	71	7	130	110	160	10	150	145	80	195	255
80	FF165	2、4、6、8	125	100	50	19	40	6	15.5	80	10	165	130	200	12	165	175	145	214	295
90S			140	100	56	24	50	8	20	90						180	195	155	250	315
90L				125																340
100L	FF215		160	140	63	28	60		24	100	12	215	215	250	15	205	215	180	270	335
112M			190	140	70					112						230	240	190	300	400
132S	FF265		216	140	89	38	80	10	33	132		265	265	300		270	275	210	345	470
132M				178																510
160M	FF300		254	210	108	42	110	12	37	160	15	300	15	350	19	320	330	255	420	615
160L				254																670
180M			279	241	121	48		14	42.5	180						355	380	280	455	700
180L				279																740
200L			318	305	133	55		16	49	200	19	300	19	400		395	420	305	505	770
續
225S	FF400	4、8	356	286	149	60	140	18	53	225	19	400	350	450	19	435	470	335	555	820
225M		2		311		55	110	16	49											815
		4、6、8				60	140	18	53											845
250M	FF500	2	406	349	168					250	24	500	450	550		490	510	370	615	910
		4、6、8				65			58
280S		2	457	368	190					280						550	580	410	680	985
		4、6、8				75		20	67.5
280M		2		419		65		18	58											1035
		4、6、8				75		20	67.5
315S	FF600	2	508	406	216	65		18	58	315	28	600	550	660	24	635	645	530	845	1160
		4、6、8、10				80	170	22	71											1270
315M		2		457		65	140	18	58											1190
		4、6、8、10				80	170	22	71											1300
315L		2		508		65	140	18	58											1190
		4、6、8、10				80	170	22	71											1300
355M	FF740	2	254	560	254	75	140	20	67.5	355		740	680	800		730	710	650	1010	1500
		4、6、8、10				95	170	25	86											1530
355L		2		630		75	140	20	37.5											1500
		4、6、8、10				95	170	25	86											1330

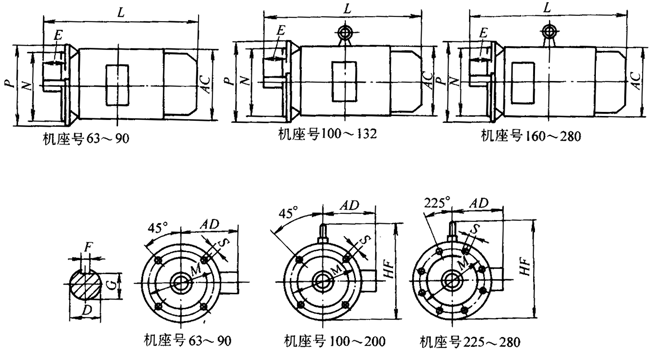

Y2系列外形尺寸圖（B5）

機座不帶底腳，端蓋上有凸緣（帶通孔）的電動機（IMB5）（單位：mm）

機座號	凸緣號	極數	D	E	F	G	M	N	P	S	AC	AD	HF	L
63	FF115	2、4	11	23	4	8.5	115	95	140	10	130	70	130	230
71	FF130	2、4、6	14	30	5	11	130	110	160	10	145	80	145	255
80	FF165	2、4、6、8	19	40	6	15.5	165	130	200	12	175	145	185	295
90S			24	50	8	20					195	155	195	315
90L														340
100L	FF215		28	60		24	215	180	250	15	215	180	245	385
112M											240	190	265	400
132S	FF265		38	80	10	33	265	230	300		275	210	315	470
132M														510
160M	FF300		42	110	12	37	300	250	350	19	330	255	385	615
160L														670
180M			48		14	42.5					380	280	430	700
180L														740
200L	FF350		55		16	49	350	300	400		420	305	480	770
225S	FF400	4、8	60	140	18	53	400	350	450		470	335	535	820
225M		2	55	110	16	49								815
		4、6、8	60	140	18	53								845
250M	FF500	2					500	450	550		510	370	595	910
		4、6、8	65			58
280S		2									580	410	650	985
		4、6、8	75		20	67.5
280M		2	65		18	58								1035
		4、6、8	75		20	67.5

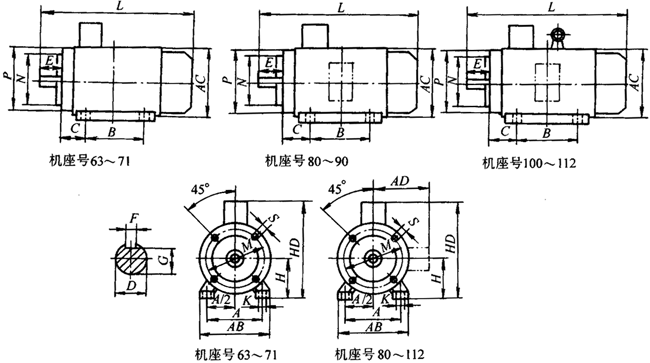

Y2系列外形尺寸圖（IMB34）

機座帶底腳，端蓋上有凸緣（帶螺孔）的電動機（IMV34）（單位：mm）

機座號	凸緣號	極數	A	B	C	D	E	F	G	H	K	M	N	P	S	AB	AC	AD	HD	L
63	FT75	2、4	110	80	40	11	23	4	8.5	63	7	75	60	90	M5	135	130	70	180	230
71	FT85	2、4、6	112	90	45	14	30	5	11	71	7	85	70	105	M6	150	145	80	195	255
80	FT100	2、4、6、8	125	100	50	19	40	6	15.5	80	10	100	80	120	M6	165	175	145	214	295
90S	FT115		140	100	56	24	56	8	20	90		115	95	140	M8	180	195	155	250	315
90L	FT115		140	125	56	24	56		20	90		115	95	140		180	195	155	250	340
100L	FT130		160	140	60	28	60		24	100	12	130	110	160		205	215	180	270	385
112M	FT130		190	140	60	28	60		24	112	12	130	110	160		230	240	190	300	400

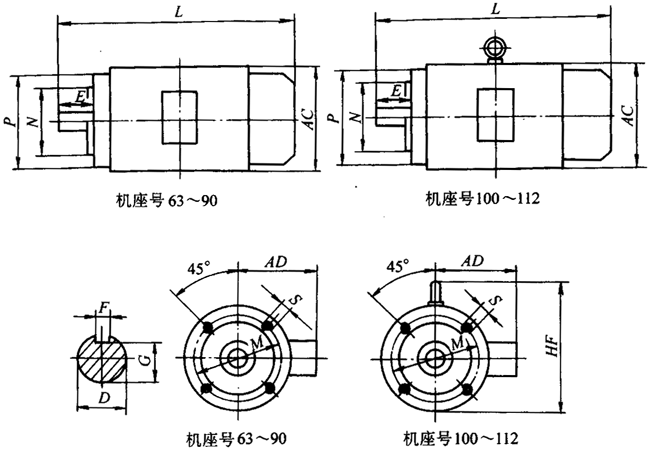

Y2系列外形尺寸圖（IMB14）

機座不帶底腳，端蓋上有凸緣（帶螺孔）的電動機（IMB14）（單位：mm）

機座號	凸緣號	極數	D	E	F	G	M	N	P	S	AC	AD	HF	L
63	FT75	2、4	11	23	4	8.5	75	60	90	M5	130	70	130	230
71	FT85	2、4、6	14	30	5	11	85	70	105	M6	145	80	145	255
80	FT100	2、4、6、8	19	40	6	15.5	100	80	120	M6	175	145	185	295
90S	FT115		24	50	8	20	115	95	140	M8	195	155	195	315
90L	FT115		24	50		20	115	95	140		195	155	195	340
100L	FT130		28	60		24	130	110	160		215	180	245	385
112M	FT130		28	60		24	130	110	160		240	190	265	400

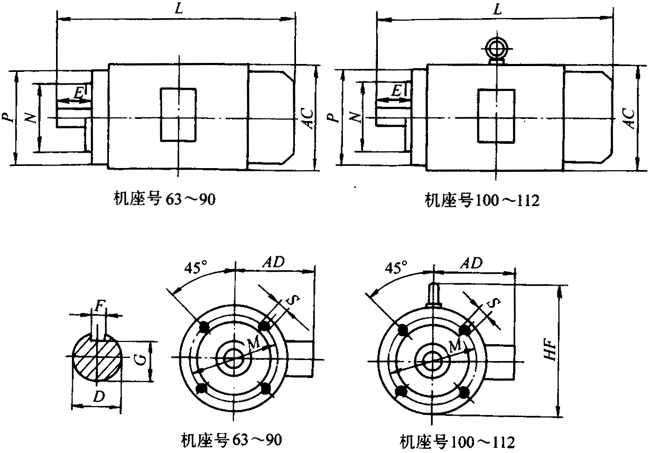

Y2系列外形尺寸圖（IMV1）

Y2系列三相異步電動機產品外形尺寸（H63～355mm）

立式安裝，機座不帶底腳，端蓋上有凸緣（帶通孔），軸伸向下的電動機（IMV1）（單位：mm）

機座號	凸緣號	極數	D	E	F	G	M	N	P	S	AC	AD	HF	L
180M	FF300	2、4、6、8	48	110	14	42.5	300	250	350	19	380	280	500	760
180L														800
200L	FF350		55		16	49	350	300	400		420	305	550	840
225S	FF400	4、8	60	140	18	53	400	350	450		470	335	610	905
225M		2	55	110	16	49								910
		4、6、8	60	140	18	53								935
250M	FF500	2					500	450	550		510	370	650	1015
		4、6、8	65			58
280S		2									580	410	720	1110
		4、6、8	75		20	67.5
280M		2	65		18	58								1150
		4、6、8	75		20	67.5
315S	FF600	2	65		18	58	600	550	660	24	645	530	900	1280
		4、5、8、10	80	170	22	71								1510
315M		2	65	140	18	58								1310
		4、5、8、10	80	170	22	71								1430
315L		2	65	140	18	58								1310
		4、5、8、10	80	170	22	71								1430
355M	FF740	2	75	140	20	67.5	740	680	800		710	655	1010	1640
		4、5、8、10	95	170	25	86								1670
355L		2	75	140	20	67.5								1640
		4、5、8、10	95	170	25	86								1670

頁次：1/1 每頁10條共3條信息分頁：[1]

寧波東力股份有限公司

電話：0574-87907624 傳真：0574-87907640 地址：寧波市科技園區（浙江省寧波市福明鎮朱一村）

減速機減速機超市 Reducer - Gearbox
