SWZ型整體軸承座十字軸式萬向聯軸機特點（JB/T3242-93）

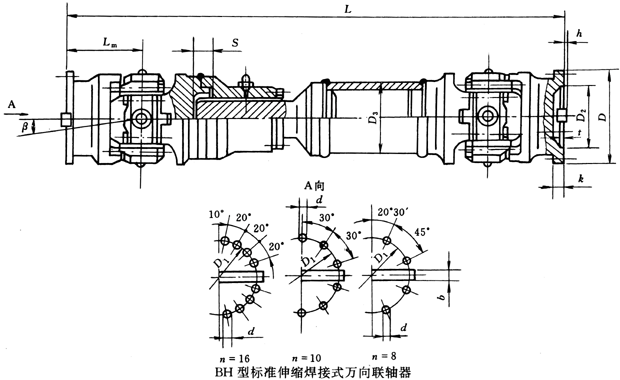

BH型標準伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

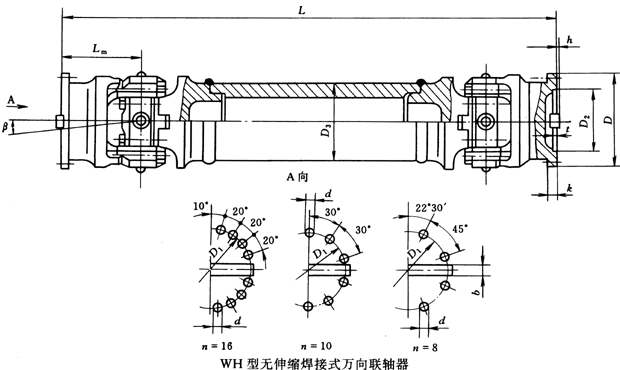

WH型無伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

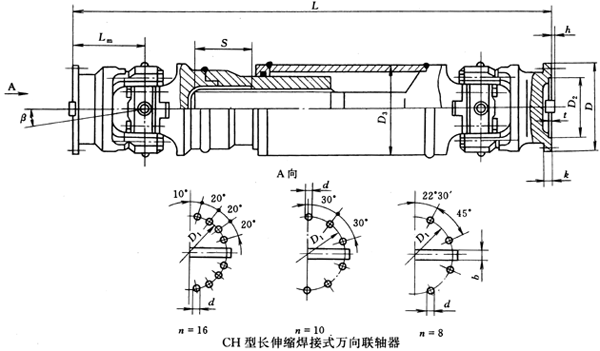

CH型長伸縮焊接式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

WD型無伸縮短式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

BF型標準伸縮法蘭式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

WF型無伸縮法蘭式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

CF型長伸縮法蘭式萬向聯軸機基本參數和主要尺寸（JB/T3242-93）

SWZ型十字軸式萬向聯軸機與相配件的聯接（JB/T3242-93）

SWZ型整體軸承座十字軸式萬向聯軸機實體模型（JB/T3242-93）

頁次：1/1 每頁10條共10條信息分頁：[1]

圖示	型式代號	名稱
	BH	標準伸縮焊接型
	WH	無伸縮焊接型
	LH	長伸縮焊接型
	WD	無伸縮短型
	BF	標準伸縮法蘭型
	WF	無伸縮法蘭型
	CF	長伸縮法蘭型

型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉 矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長100	L_min	增長100
SWZ160WH	160	18	9	≤10	580	120	138	95	114	15	5	20	6	8-13	0.176	0.008	61	3.02
SWZ190WH	190	31.5	16		650	135	165	115	133	17	5	25	7	8-15	0.392	0.015	96	4.11
SWZ220WH	220	45	22		760	155	190	130	159	20	6	32	9	8-17	0.824	0.031	151	5.96
SWZ260WH	260	80	40		880	180	228	155	194	25	6	40	12.5	8-19	1.893	0.061	248	7.82
SWZ300WH	300	125	63		1010	215	260	180	219	30	7	40	15	10-23	3.885	0.095	319	9.37
SWZ350WH	350	200	100		1120	235	310	210	273	35	8	50	16	10-23	8.309	0.216	590	13.62
SWZ400WH	400	280	140		1270	270	358	240	299	40	8	70	18	10-25	15.81	0.347	862	18.72
SWZ420WH	420	355	180		1350	295	376	255	325	42	10	80	20	16-28	21.697	0.432	940	19.18
SWZ450WH	450	450	224		1450	300	400	270	351	44	10	80	20	16-28	28.967	0.586	1256	22.31
SWZ500WH	500	600	315		1630	340	445	300	377	47	12	90	22.5	16-31	49.12	0.854	1725	28.76
SWZ550WH	550	800	400		1710	355	492	320	426	50	12	100	22.5	16-31	76.478	1.272	2213	32.87

型號	回轉 直徑 D	公稱轉矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉矩T_n/ kN·m	疲勞轉 矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長 100	L_min	增長100
SWZ160CH	160	18	9	≤10	170	1010	120	138	95	135	15	5	20	6	8-13	0.232	0.01	95	5.75
SWZ190CH	190	31.5	16		210	1170	135	165	115	155	17	5	25	7	8-15	0.516	0.017	152	7.53
SWZ220CH	220	45	22		250	1370	155	190	130	180	20	6	32	9	8-17	1.127	0.03	247	10.12
SWZ260CH	260	80	40		290	1540	180	228	115	220	25	6	40	12.5	8-19	2.623	0.051	403	14.73
SWZ300CH	300	125	63		290	1680	215	260	180	250	30	7	40	15	10-23	5.079	0.093	578	18.41
SW350CH	350	200	100		340	1920	235	310	210	290	35	8	50	16	10-23	11.746	0.185	959	27.19
SW400CH	400	280	140		390	2240	270	358	240	320	40	8	70	18	10-25	21.8	0.262	1398	32.38
SW425CH	425	355	180		390	2310	295	376	255	350	42	10	80	20	16-28	30.022	0.34	1671	38.01
SW450CH	450	450	224		460	2480	300	400	270	370	44	10	80	20	16-28	41.087	0.461	2043	43.65
SW500CH	500	600	315		460	2720	340	445	300	400	47	12	90	22.5	16-31	66.122	0.613	2682	50.48
SW550CH	550	800	400		550	2950	355	492	320	450	50	12	100	22.5	16-31	108.055	0.984	3605	63.22

型號	回轉 直徑D	公稱轉矩 T_n/kN·m	疲勞轉矩 T_f/kN·m	軸線折角 β/(°)≤	L	L_m	D₁	D₂ (H7)	b (h9)	k	t	h	n-d	轉動慣量 I/kg·m²	質量m/kg
SWZ160WD	160	18	9	≤10	480	120	138	95	20	15	5	6	8-13	0.179	56
SWZ190WD	190	31.5	16		540	135	165	115	25	17	5	7	8-13	0.406	90
SWZ220WD	220	45	22		620	155	190	130	32	20	6	9	8-17	0.835	138
SWZ260WD	260	80	40		720	180	228	155	40	25	6	12.5	8-19	1.910	226
SWZ300WD	300	125	63		860	215	260	180	40	30	7	15	10-23	4.005	356
SWZ350WD	350	200	100		940	235	310	210	50	35	8	16	10-23	8.148	532
SWZ400WD	400	280	140		1080	270	358	240	70	40	8	18	10-25	16	800
SWZ425WD	425	355	180		1180	295	376	255	80	42	10	20	16-28	22.217	984
SWZ450WD	450	450	224		1200	300	400	270	80	44	10	20	16-28	28.451	1124
SWZ500WD	500	600	315		1360	340	445	300	90	47	12	22.5	16-31	49.125	1572
SWZ550WD	550	800	400		1420	355	492	320	100	50	12	22.5	16-31	75.096	1986
SWZ600WD	600	1000	500		1560	390	536	360	90	55	15	22.5	16-37	116.82	2576
SWZ650WD	650	1250	630		1660	415	586	390	100	55	15	25	16-37	171.218	3242
SWZ700WD	700	1600	800		1760	440	636	420	100	60	15	30	18-37	244.265	3988
SWZ750WD	750	2000	1000		2000	500	675	450	125	65	15	32.5	18-43	365.625	5200
SWZ800WD	800	2500	1250		2100	525	712	480	135	70	18	35.5	16-50	497.12	6214
SWZ850WD	850	3000	1600		2200	550	762	510	135	70	18	35.5	18-50	663.797	7350
SWZ900WD	900	3550	1800		2400	600	800	540	150	80	18	40	16-58	910.035	8988
SWZ950WD	950	4200	2000		2460	615	850	570	150	80	20	40	18-58	1158.533	10266
SWZ1000WD	1000	5000	2500		2400	600	890	600	165	90	20	45	16-66	1387	11096
SWZ1100WD	1100	6500	3150		2680	670	980	660	180	95	22	47.5	16-74	2267.843	14994
SWZ1200WD	1200	8200	4000		2860	715	1080	720	200	110	25	52.5	18-74	3427.92	19044

型號	回轉 直徑 D	公稱轉矩 T_n/ kN·m	疲勞轉矩 T_f/ kN·m	軸線折角 β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉 直徑 D	公稱轉矩 T_n/ kN·m	疲勞轉矩 T_f/ kN·m	軸線折角 β/ (°)≤	伸縮量S	L_min	L_m	D₁	D₂ (H7)	D₃	k	t	b (h9)	h	n-d	L_min	增長 100	L_min	增長100
SWZ160BF	160	18	9	≤10	75	980	120	138	95	114	15	5	20	6	8-13	0.244	0.008	96	3.02
SWZ190BF	190	31.5	16		80	1090	135	165	115	133	17	5	25	7	8-15	0.539	0.015	150	4.11
SWZ220BF	220	45	22		100	1260	155	190	130	159	20	6	32	9	8-17	1.151	0.031	238	5.96
SWZ260BF	260	80	40		115	1420	180	228	115	194	25	6	40	12.5	8-19	2.672	0.061	388	7.82
SWZ300BF	300	125	63		120	1600	215	260	180	219	30	7	40	15	10-23	5.312	0.096	574	9.37
SWZ350BF	350	200	100		130	1760	235	310	210	273	35	8	50	16	10-23	11.649	0.216	908	13.62
SWZ400BF	400	280	140		145	2040	270	358	240	299	40	8	70	18	10-25	21.87	0.347	1329	18.72
SWZ425BF	425	355	180		145	2150	295	376	255	325	42	10	80	20	16-28	30.548	0.432	1615	19.18
SWZ450BF	450	450	224		185	2300	300	400	270	351	44	10	80	20	16-28	41.31	0.586	1959	22.31
SWZ500BF	500	600	315		200	2600	340	445	300	377	47	12	90	22.5	16-31	68.419	0.854	2658	28.76
SWZ550BF	550	800	400		210	2670	355	492	320	426	50	12	100	22.5	16-31	106.809	1.272	3384	32.87
SWZ600BF	600	1000	500		220	2980	390	536	360	450	55	15	90	22.5	16-37	148.533	1.777	4368	42.66
SWZ650BF	650	1250	630		235	3140	415	586	390	500	55	15	100	25	16-37	242.5	2.509	5523	47.44
SWZ700BF	700	1600	800		255	3280	440	636	420	560	60	15	100	30	18-37	359.435	3.488	6926	51.3
SWZ750BF	750	2100	1000		265	3710	500	675	450	560	65	15	125	32.5	18-43	495.22	4.129	8506	62.89
SWZ800BF	800	2500	1250		290	3950	525	712	480	600	70	18	135	35.5	16-50	681.89	5.017	10320	75.13
SWZ850BF	850	3000	1600		295	4140	550	762	510	630	70	18	135	35.5	18-50	889.307	6.592	12097	79.28
SWZ900BF	900	3550	1800		320	4400	600	800	540	690	80	18	150	40	16-58	1254.017	8.868	14768	87.56
SWZ950BF	950	4200	2000		320	4520	615	850	570	730	80	20	150	40	18-58	1608.967	11.215	17034	99.14
SWZ1000BF	1000	5000	2500		330	4560	600	890	600	765	90	20	165	45	16-66	1957.082	13.55	18889	109.1
SWZ1100BF	1100	6500	3150		350	5010	670	980	660	840	95	22	180	47.5	16-74	3161.838	19.866	25130	132.93
SWZ1200BF	1200	8200	4000		365	5370	715	1080	720	920	110	25	200	52.5	18-74	4813.688	28.954	32142	161.97

型號	回轉直徑D	螺栓數n	螺栓規格 d×l	預緊力矩 T_a/N·m	D₁	D₂(f8)	D₃	D₄ 0 -0.3	k	b(Js8)	h₁	t₁ +0.5 0	δ	L_1min
SWZ160	160	8	M12×50	120	138	95	114	116	15	20	6.5	4	0.05	60
SWZ190	190	8	M14×60	190	165	115	135	142	17	25	7.5	4	0.05	70
SWZ220	220	8	M16×65	295	190	130	158	164	20	32	9.8	5	0.05	78
SWZ260	260	8	M18×75	405	228	155	190	200	25	40	13	5	0.06	90
SWZ300	300	10	M22×90	780	260	180	214	224	30	40	15.5	6	0.06	108
SWZ350	350	10	M22×100	780	310	210	266	274	35	50	16.5	7	0.06	118
SWZ400	400	10	M24×120	1000	358	240	310	320	40	70	18.5	7	0.06	138
SWZ425	425	16	M27×120	1500	376	255	324	334	42	80	20.5	9	0.06	140
SWZ450	450	16	M27×120	1500	400	270	348	356	44	80	20.5	9	0.06	140
SWZ500	500	16	M30×140	2000	445	300	380	396	47	90	23	11	0.06	162
SWZ550	550	16	M30×140	2000	492	320	435	392	50	100	23	11	0.08	162
SWZ600	600	16	M36×150	3500	536	360	468	478	55	90	23	14	0.08	175
SWZ650	650	16	M36×150	3500	586	390	518	528	55	100	25.5	14	0.08	175
SWZ700	700	18	M36×160	3500	636	420	568	578	60	100	30.5	14	0.08	185
SWZ750	750	18	M42×180	5600	675	450	595	608	65	125	33	14	0.08	210
SWZ800	800	16	M48×200	9000	712	480	620	635	70	135	35.5	17	0.08	235
SWZ850	850	18	M48×200	9000	762	510	672	685	70	135	35.5	17	0.1	235
SWZ900	900	16	M56×220	14000	800	540	698	712	80	150	40.5	17	0.1	260
SWZ950	950	18	M56×220	14000	850	570	746	762	80	150	40.5	19	0.1	260
SWZ1000	1000	16	M64×240	20000	890	600	776	792	90	165	45.5	19	0.1	285
SWZ1100	1100	16	M72×260	30000	980	660	854	872	95	180	48	21	0.1	310
SWZ1200	1200	18	M72×280	30000	1080	720	954	972	110	200	53	24	0.1	330

型號	d_2max	L_1max	B_max	D	L_m
SWZ160	110	167	95	160	300
SWZ190	140	202	120	190	350
SWZ220	160	242	140	220	410
SWZ260	190	282	160	260	460
SWZ300	220	282	190	300	490
SWZ350	250	330	200	350	560
SWZ400	300	380	240	400	640
SWZ425	320	380	280	425	660
SWZ450	340	450	290	450	730
SWZ500	380	450	300	500	770
SWZ550	420	540	320	550	870
SWZ600	440	540	360	600	900
SWZ650	480	540	380	650	930
SWZ700	530	680	400	700	1090
SWZ750	560	680	450	750	1130
SWZ800	600	680	480	800	1160
SWZ850	630	680	500	850	1190
SWZ900	710	850	580	900	1380
SWZ950	750	850	600	950	1400
SWZ1000	800	850	630	1000	1380
SWZ1100	850	950	670	1100	1530
SWZ1200	900	950	710	1200	1570

d_Z	a	b	d₃	h	r₁	r₂
100～150	3.5	5	4	1	4	1
＞150～200	4	6	5	1.25	4.5	1
＞200～250	5	7	5	1.5	5	1.6
＞250～300	6	8	6	1.5	6	1.6
＞300～400	8	10	7	2	7	1.6
＞400～500	9	12	8	2.5	8	2.5
＞500～650	10	14	10	3	10	2.5
＞650～800	12.5	16	12	3	12	2.5
＞800～1000	15	18	12	4	12	2.5

型號	回轉 直徑 D	D₁	D₂	D₃	k	L_1min	螺栓數n	螺栓規格 d×l	預緊力T_n/ N·m	齒數 Z	b	h	h₁	f	R	l₂	t₂	а	а₁
SWZ160	160	138	120	118	20	70	6	M12×60	120	36	6.972	3.13	9.46	0.6	2	5	12	6°50′20″	6°50′20″
SWZ190	190	165	140	145	25	80	6	M12×70	120	36	8.279	4.926	13.051	0.6	2	5	12	6°50′20″	6°50′20″
SWZ220	220	195	175	175	25	80	6	M12×70	120	48	7.194	3.585	10.07	0.45	2	5	15	5°8′12″	5°8′12″
SWZ260	260	235	210	215	30	90	6	M12×80	120	48	8.502	5.382	13.664	0.45	2	5	15	5°8′12″	5°8′12″
SWZ300	300	270	240	244	30	95	6	M16×80	295	60	7.05	4.576	11.872	0.36	2	5	15	4°6′49″	4°6′49″
SWZ350	350	320	280	294	35	105	6	M16×90	295	72	7.633	4.339	11.277	0.3	2	5	15	3°25′48″	3°25′48″
SWZ400	400	270	320	244	40	115	8	M16×100	295	72	8.724	4.338	13.112	0.2	2.25	5	16	3°25′48″	3°25′48″
SWZ425	425	385	340	352	42	130	8	M20×110	580	72	9.269	5.156	14.609	0.3	2.25	5	16	3°25′48″	3°25′48″
SWZ450	450	410	360	378	44	130	8	M20×110	580	96	7.361	5.905	9.367	0.45	2.25	10	16	2°34′26″	3°25′48″
SWZ500	500	450	400	412	47	140	12	M24×120	1000	96	8.18	4.259	11.617	0.45	2.25	10	16	2°34′26″	2°34′26″
SWZ550	550	500	440	462	50	150	12	M24×130	1000	96	8.997	5.382	13.864	0.45	2.25	10	18	2°34′26″	2°34′26″
SWZ600	600	550	480	512	55	160	16	M24×140	1000	120	7.852	3.899	10.719	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ650	650	590	520	542	55	165	16	M30×140	2000	120	8.507	4.117	11.354	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ700	700	640	560	392	60	175	18	M30×150	2000	120	9.162	5.017	13.153	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ750	750	690	600	642	65	185	18	M30×160	2000	120	9.816	5.915	14.95	0.36	2.5	10	18	2°3′25″	2°3′25″
SWZ800	800	730	640	672	70	210	18	M36×180	3500	144	8.726	4.328	11.956	0.45	2.5	15	18	1°43′	1°43′
SWZ850	850	780	680	722	70	210	18	M36×180	3500	144	9.271	5.076	13.453	0.45	2.5	15	20	1°43′	1°43′
SWZ900	900	820	740	752	80	235	18	M42×200	5800	144	9.816	5.825	14.95	0.45	2.5	15	20	1°43′	1°43′
SWZ950	950	870	780	802	80	235	18	M42×200	5800	144	10.362	6.575	16.451	0.45	2.5	15	20	1°43′	1°43′
SWZ1000	1000	900	840	822	90	280	20	M48×240	9000	180	8.726	4.058	11.956	0.72	2.5	15	20	2°44′43″	—
SWZ1100	1100	1000	920	922	95	280	20	M48×240	9000	180	9.598	5.257	4.354	0.72	2.5	15	25	2°44′43″	—
SWZ1200	1200	1080	1000	992	110	335	20	M56×280	14000	180	10.471	6.456	16.751	0.72	2.5	15	25	2°44′43″	—
