為便于更換軸承，SWP型十字軸式萬向聯軸器將軸承座設計為剖分式，軸螺栓固定，適用于軋制機械、起重運輸機械以及其他重型機械，聯接兩個不同軸線的傳動軸系，回轉直徑160～640mm；公稱轉矩16～1250kN·m，軸線折角A～F型不大于10°，G型不大于5°。

SWP型十字軸式萬向聯軸器雙聯型式

圖示	型式代號	名稱
	A	有伸縮長式萬向聯軸器
	B	有伸縮短式萬向聯軸器
	C	無伸縮短式萬向聯軸器
	D	無伸縮長式萬向聯軸器
	E	有伸縮雙法蘭長式萬向聯軸器
	F	大伸縮長式萬向聯軸器
	G	有伸縮超短式萬向聯軸器

A型有伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

A型有伸縮長式萬向聯軸器（JB/T3241-91）

A型有伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	L_min	增長100	L_min	增長100
SWP160A	160	16	8	10	50	660	140	95	114	15	4	20×12	6	85	6-13	0.13	0.0055	47	2.1
SWP180A	180	20	10	10	60	752	155	105	121	15	4	24×14	7	95	6-15	0.22	0.0072	60	2.3
SWP200A	200	31.5	16	10	70	823	175	125	127	17	5	28×16	8	110	8-15	0.37	0.0114	81	3.4
SWP225A	225	40	20	10	76	933	196	135	152	20	5	32×18	9	130	8-17	0.63	0.029	109	6.6
SWP250A	250	63	31.5	10	80	978	218	150	168	25	5	40×25	12.5	135	8-19	1.02	0.0407	147	7.3
SWP285A	285	90	45	10	100	1133	245	170	194	27	7	40×30	15	150	8-21	2.17	0.0702	241	9.4
SWP315A	315	140	63	10	110	1250	280	185	219	32	7	40×30	15	170	10-23	3.86	0.1144	322	12
SWP350A	350	180	90	10	120	1380	310	210	245	35	8	50×32	16	185	10-23	6.66	0.1663	428	13.6
SWP390A	390	250	112	10	120	1495	345	235	273	40	8	70×36	18	205	10-25	11.53	0.2695	566	18
SWP435A	435	355	160	10	150	1710	385	255	299	42	10	80×40	20	235	16-28	21.81	0.3645	932	20
SWP480A	480	450	224	10	170	1910	425	275	351	47	12	90×45	22.5	265	16-31	38.04	0.7028	1294	28
SWP550A	550	710	315	10	190	2135	492	320	402	50	12	100×45	22.5	290	16-31	61.28	1.1842	1744	35.7
SWP600A	600	1000	500	10	210	2580	544	380	450	55	15	90×55	27.5	360	22-34	98.63	1.7159	2330	40.5
SWP640A	640	1250	630	10	230	2685	575	385	480	60	15	100×60	30	385	18-38	167.67	2.308	3153	48.3

B型有伸縮短式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

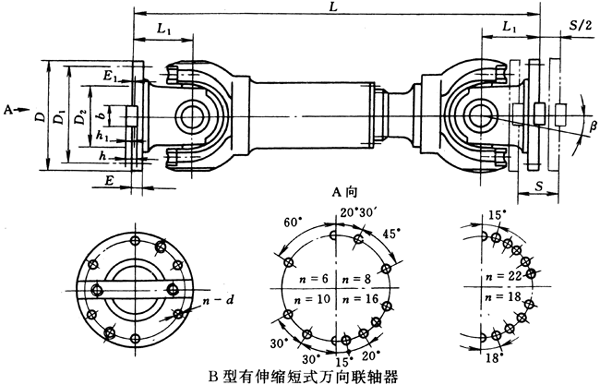

B型有伸縮短式萬向聯軸器（JB/T3241-91）

B型有伸縮短式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑D	公稱轉矩 T_n/kN·m	疲勞轉矩 T_f/kN·m	軸線折角 β/(°)≤	伸縮量S	L	D₁ (js11)	D₂ (H7)	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²	質量 m/kg
SWP160B	160	16	8	10	50	585	140	95	15	4	20×12	6	85	6-13	0.14	44
SWP180B	180	20	10		60	640	155	105	15	4	24×14	7	95	6-15	0.23	56
SWP200B	200	31.5	16		70	730	175	125	17	5	28×16	8	110	8-15	0.36	75
SWP225B	225	40	20		76	830	196	135	20	5	32×18	9	130	8-17	0.61	108
SWP250B	250	63	31.5		80	860	218	150	25	5	40×25	12.5	135	8-19	0.98	138
SWP285B	285	90	45		100	1000	245	170	27	7	40×30	15	150	8-21	2.12	229
SWP315B	315	140	63		110	1120	280	185	32	7	40×30	15	170	10-23	3.8	309
SWP350B	350	180	90		120	1230	310	210	35	8	50×32	16	185	10-23	6.6	408
SWP390B	390	250	112		120	1310	345	235	40	8	70×36	18	205	10-25	10.5	539
SWP435B	435	355	160		150	1555	385	255	42	10	80×40	20	235	16-28	22.39	903
SWP480B	480	450	224		170	1740	425	275	47	12	90×45	22.5	265	16-31	38.21	1243
SWP550B	550	710	315		190	1905	492	320	50	12	100×45	22.5	290	16-31	61	1643
SWP600B	600	1000	500		210	2600	544	380	55	15	90×55	27.5	360	22-34	99.13	2335
SWP640B	640	1250	630		230	2780	575	380	60	15	100×60	30	385	18-38	170.21	2720

C型無伸縮短式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

C型無伸縮短式萬向聯軸器（JB/T3241-91）

C型無伸縮短式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑D	公稱轉矩 T_n/kN·m	疲勞轉矩 T_f/kN·m	軸線折角 β/(°)≤	L	D₁ (js11)	D₂ (H7)	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²	質量 m/kg
SWP160C	160	16	8	10	340	140	95	15	4	20×12	6	85	6-13	0.11	31
SWP180 C	180	20	10		380	155	105	15	4	24×14	7	95	6-15	0.17	42
SWP200 C	200	31.5	16		440	175	125	17	5	28×16	8	110	8-15	0.29	59
SWP225 C	225	40	20		520	196	135	20	5	32×18	9	130	8-17	0.51	80
SWP250 C	250	63	31.5		540	218	150	25	5	40×25	12.5	135	8-19	0.93	119
SWP285 C	285	90	45		600	245	170	27	7	40×30	15	150	8-21	1.88	179
SWP315 C	315	140	63		680	280	185	32	7	40×30	15	170	10-23	2.88	232
SWP350 C	350	180	90		740	310	210	35	8	50×32	16	185	10-23	4.59	300
SWP390 C	390	250	112		820	345	235	40	8	70×36	18	205	10-25	8.64	432
SWP430 C	435	355	160		940	385	255	42	10	80×40	20	235	16-28	17.41	688
SWP480 C	480	450	224		1060	425	275	47	12	90×45	22.5	265	16-31	28.25	904
SWP550 C	550	710	315		1160	492	320	50	12	100×45	22.5	290	16-31	49.49	1309
SWP600 C	600	1000	500		1440	544	380	55	15	90×55	27.5	360	22-34	87.17	1377
SWP640 C	640	1250	630		1540	575	385	60	15	100×60	30	385	18-38	152.76	2635

D型無伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

D型無伸縮長式萬向聯軸器（JB/T3241-91）

D型無伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	L_min	增長100	L_min	增長100
SWP160D	160	16	8	10	430	140	95	114	15	4	20×12	6	85	6-13	0.09	0.0059	35	2.1
SWP180D	180	20	10		474	155	105	121	15	4	24×14	7	95	6-15	0.16	0.0072	47	2.3
SWP200D	200	31.5	16		544	175	125	127	17	5	28×16	8	110	8-15	0.28	0.00114	67	3.4
SWP225D	225	40	20		636	196	135	152	20	5	32×18	9	130	8-17	0.53	0.029	94	6.6
SWP250D	250	63	31.5		690	218	150	168	25	5	40×25	12.5	135	8-19	0.91	0.0407	140	7.3
SWP285D	285	90	45		760	245	170	194	27	7	40×30	15	150	8-21	1.91	0.0702	206	9.4
SWP315D	315	140	63		860	280	185	219	32	7	40×30	15	170	10-23	3.39	0.1144	271	12
SWP350D	350	180	90		940	310	210	245	35	8	50×32	16	185	10-23	5.35	0.1663	355	13.6
SWP390D	390	250	112		1060	345	235	273	40	8	70×36	18	205	10-25	10.54	0.2695	501	18
SWP435D	435	355	160		1180	385	255	299	42	10	80×40	20	235	16-28	18.56	0.3645	825	20
SWP480D	480	450	224		1360	425	275	351	47	12	90×45	22.5	265	16-31	31.69	0.7028	1144	28
SWP550D	550	710	315		1460	492	320	402	50	12	100×45	22.5	290	16-31	51.45	1.1842	1589	35.7
SWP600D	600	1000	500		1840	544	380	450	55	15	90×55	27.5	360	22-34	83.53	1.7159	2243	40.5
SWP640D	640	1250	630		1980	575	385	480	60	15	100×60	30	385	18-38	135.6	2.308	3140	48.3

E型有伸縮雙法蘭長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

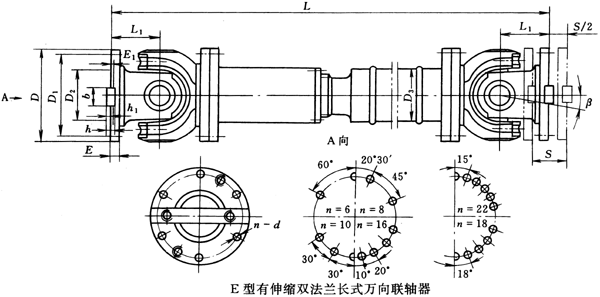

E型有伸縮雙法蘭長式萬向聯軸器（JB/T3241-91）

E型有伸縮雙法蘭長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	L_min	增長100	L_min	增長100
SWP160E	160	16	8	10	50	715	140	95	114	15	4	20×12	6	85	6-13	0.15	0.0059	49	2.1
SWP180E	180	20	10		60	800	155	105	121	15	4	24×14	7	95	6-15	0.25	0.0072	69	2.3
SWP200E	200	31.5	16		70	880	175	125	127	17	5	28×16	8	110	8-15	0.42	0.0114	81	3.4
SWP225E	225	40	20		76	1000	196	135	152	20	5	32×18	9	130	8-17	0.75	0.029	108	6.6
SWP250E	250	63	31.5		80	1055	218	150	168	25	5	40×25	12.5	135	8-19	1.26	0.0407	179	7.3
SWP285E	285	90	45		100	1210	245	170	194	27	7	40×30	15	150	8-21	2.67	0.0702	285	9.4
SWP315E	315	140	63		110	1345	280	185	219	32	7	40×30	15	170	10-23	4.38	0.1144	375	12
SWP350E	350	180	90		120	1480	310	210	245	35	8	50×32	16	185	10-23	7.42	0.1663	488	13.6
SWP390E	390	250	112		120	1623	345	235	273	40	8	70×36	18	205	10-25	13.27	0.2695	662	18
SWP435E	435	355	160		150	1860	385	255	299	42	10	80×40	20	235	16-28	24.62	0.3645	1107	20
SWP480E	480	450	224		170	2122	425	275	351	47	12	90×45	22.5	265	16-31	42.81	0.7028	1302	28
SWP550E	550	710	315		190	2338	492	320	402	50	12	100×45	22.5	290	16-31	68.81	1.1842	2140	35.7
SWP600E	600	1000	500		210	2930	544	380	450	55	15	90×55	27.5	360	22-34	110.6	1.7159	2703	40.3
SWP640E	640	1250	630		230	3170	575	385	480	60	15	100×60	30	385	18-38	177.77	2.308	3719	48.3

F型大伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

F型大伸縮長式萬向聯軸器（JB/T3241-91）

F型大伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²		質量m/kg
型號	回轉直徑 D	公稱轉矩T_n/ kN·m	疲勞轉矩T_f/ kN·m	軸線折角β/ (°)≤	伸縮量S	L_min	D₁ (js11)	D₂ (H7)	D₃	E	E₁	b×h	h₁	L₁	n-d	L_min	增長100	L_min	增長100
SWP160F	160	16	8	10	150	770	140	95	114	15	4	20×12	6	85	6-13	0.14	0.0059	51	2.1
SWP180F	180	20	10		170	830	155	105	121	15	4	24×12	7	95	6-15	0.23	0.0072	64	2.3
SWP200F	200	31.5	16		190	950	175	125	127	17	5	28×16	8	110	8-15	0.4	0.0114	88	3.4
SWP225F	225	40	20		210	1070	196	135	152	20	5	32×18	9	130	8-17	0.66	0.029	120	6.6
SWP250F	250	63	31.5		220	1110	218	150	168	25	5	40×25	12.5	135	8-19	1.06	0.0407	158	7.3
SWP285F	285	90	45		240	1270	245	170	194	27	7	40×30	15	150	8-21	2.24	0.0702	255	9.4
SWP315F	315	140	63		270	1410	280	185	219	32	7	40×30	15	170	10-23	3.99	0.1144	344	12
SWP350F	350	180	90		290	1540	310	210	245	35	8	50×32	16	185	10-23	6.9	0.1663	460	13.6
SWP390F	390	250	112		315	1680	345	235	273	40	8	70×36	18	205	10-25	11.9	0.2695	600	18
SWP435F	435	355	160		335	1880	385	255	299	42	10	80×40	20	235	16-28	22.41	0.3645	985	20
SWP480F	480	450	224		350	2000	425	275	351	47	12	90×45	22.5	265	16-31	39.09	0.7028	1356	28
SWP550F	550	710	315		360	2230	492	320	402	50	12	100×45	22.5	290	16-31	62.12	1.1842	1785	35.7
SWP600F	600	1000	500		370	2800	544	380	450	55	15	90×55	27.5	360	22-34	100.48	1.7159	2403	40.5
SWP640F	640	1250	630		380	2920	575	385	480	60	15	100×60	30	385	18-34	168.28	2.308	3207	48.3

G型有伸縮超短式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）

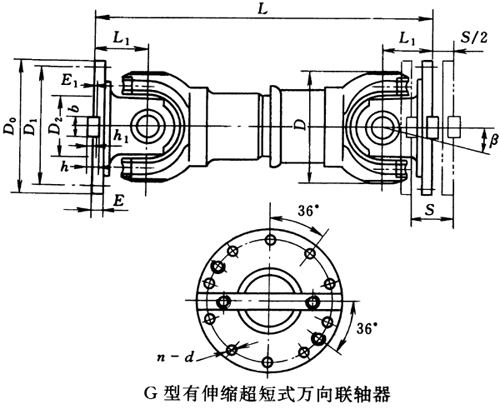

G型有伸縮超短式萬向聯軸器（JB/T3241-91）

G型有伸縮超短式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉直徑D	公稱轉矩 T_n/kN·m	疲勞轉矩 T_f/kN·m	軸線折角 β/(°)≤	伸縮量S	L	D₀	D₁	D₂	E	E₁	b×h	h₁	L₁	n-d	轉動慣量 I/kg·m²	質量 m/kg
SWP225G	225	18	8	5	40	435	275	248	135	15	5	32×18	9	68	10-15	0.331	60
SWP250G	250	25	11.2		40	515	305	275	150	15	5	40×25	12.5	80	10-17	0.624	97
SWP285G	285	35.5	16		40	565	348	314	170	18	7	40×30	15	90	10-19	1.182	120
SWP315G	315	50	25		40	620	360	328	185	18	7	40×30	15	100	10-19	2.29	170
SWP350G	350	71	35.5		55	715	405	370	210	22	8	50×32	16	108	10-21	3.793	256

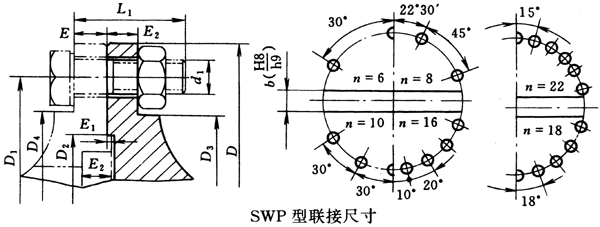

SWP型萬向聯軸器是用高強度螺栓及自鎖螺母把兩端的法蘭聯接在其他機械構件上，轉矩是通過法蘭端面鍵及法蘭間的摩擦力來傳遞。

SWP型萬向聯軸器聯接尺寸（JB/T3241-91）/mm

型號	回轉直徑D	螺栓數n	螺栓規格d₁×L₁	預緊力矩M_a/N·m	D₁(js11)	D₂(f8)	D₃	D₄	E	E₁	E₂	b(H8)
SWP160□	160	6	M12×1.5×50	110	140	95	118	121	15	3.5	12	20
SWP180□	180	6	M14×1.5×50	180	155	105	128	133	15	3.5	13	24
SWP200□	200	8	M14×1.5×55	180	175	125	146	153	17	4.5	15	28
SWP225□	225	8	M16×1.5×65	275	196	135	162	171	20	4.5	16	32
SWP250□	250	8	M18×1.5×75	400	218	150	180	190	25	4.5	20	40
SWP285□	285	8	M20×1.5×85	570	248	170	205	214	27	6	23	40
SWP315□	315	10	M22×1.5×95	735	280	185	235	245	32	6	23	40
SWP350□	350	10	M22×1.5×100	735	310	210	260	280	35	7	25	50
SWP390□	390	10	M24×2×110	912	345	235	290	308	40	7	28	70
SWP435□	435	16	M27×2×120	1340	385	255	325	342	42	9	32	80
SWP480□	480	16	M30×2×130	1820	425	275	370	377	47	11	36	90
SWP550□	550	16	M30×2×140	1820	492	320	435	444	50	11	36	100
SWP600□	600	22	M33×2×150	2440	544	380	480	492	55	13	43	90
SWP640□	640	18	M36×3×165	3170	575	385	505	518	60	13	45	100

注：□表示A、B、C、D、E、F、G中任意一個型式。

SWP型萬向聯軸器安裝長度（JB/T3241-91）/mm

型號	安裝長度
SWP160□	800	1000	1250	1400	1600
SWP180□		1000	1250	1400	1600	1800	2000
SWP200□		1000	1250	1400	1600	1800	2000
SWP225□			1250	1400	1600	1800	2000	2240
SWP250□			1250	1400	1600	1800	2000	2240	2500
SWP285□				1400	1600	1800	2000	2240	2500	2800
SWP315□					1600	1800	2000	2240	2500	2800	3150
SWP350□					1600	1800	2000	2240	2500	2800	3150	3550
SWP390□						1800	2000	2240	2500	2800	3150	3550	4000
SWP435□							2000	2240	2500	2800	3150	3550	4000	4500
SWP480□								2240	2500	2800	3150	3550	4000	4500	5000
SWP550□									2500	2800	3150	3550	4000	4500	5000	5600
SWP600□											3150	3550	4000	4500	5000	5600	6300
SWP640□												3550	4000	4500	5000	5600	6300

注：1. □表示A、D、E、F中任意一個型式。

2.安裝長度L包括S/2。

3.選用表列以外的安裝長度時，可與制造廠商定。
