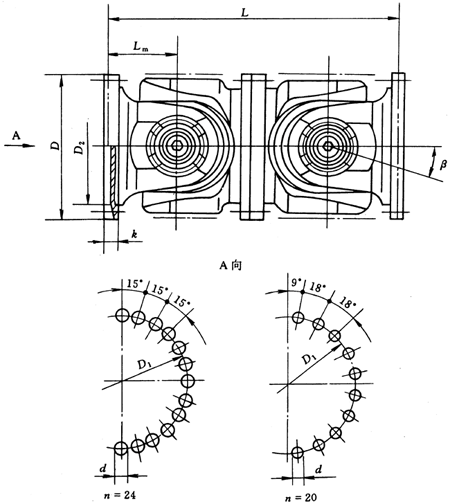

              WD型大規格無伸縮短式萬向聯軸器外形安裝尺寸


              WD型大規格無伸縮短式萬向聯軸器（JB/T5513-91）


              WD型大規格無伸縮短式萬向聯軸器基本參數和主要尺寸（JB/T5513-91）/mm










              型號



              回轉直


              徑D



              公稱轉矩


              Tn/kN·m



              疲勞轉矩


              Tf/kN·m



              軸線折


              角β≤



              Lmin



              D1


              (js11)



              D2



              Lm



              n-d



              k





              β=5°



              β=10°



              β=5°



              β=10°





              SWC680WD



              680



              1400



              710



              5°, 10°



              1340



              1440



              635



              550



              335



              360



              24-25



              55





              SWC780WD



              780



              2500



              1250



              1480



              1620



              725



              640



              370



              405



              24-31



              62





              SWC840WD



              840



              3150



              1600



              1700



              1920



              775



              710



              425



              480



              24-38



              70





              SWC920WD



              920



              4000



              2000



              1840



              1920



              855



              760



              460



              480



              24-38



              80





              SWC1000WD



              1000



              5000



              2500



              2060



              2140



              915



              840



              515



              535



              20-50



              90





              SWC1100WD



              1100



              6310



              3150



              2280



              2400



              1015



              920



              570



              600



              20-50



              100





              SWC1200WD



              1200



              8000



              4000



              2480



              2640



              1100



              1000



              620



              660



              20-58



              110


                  注：Tf為在交變負荷下按疲勞強度所允許的轉矩。





                  SWC型萬向聯軸器通過高強度螺栓及螺母把兩端的法蘭聯接在其他配件上。大規格SWC型萬向聯軸器是通過端面齒、高強度螺栓及螺母把兩端的法蘭聯接在其他配件上。

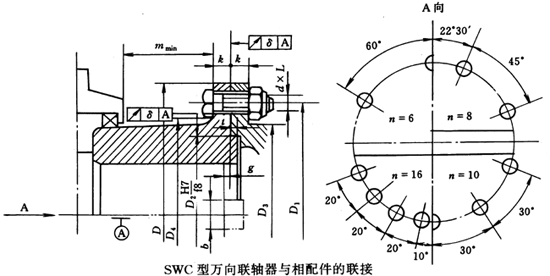

              SWC型十字軸式萬向聯軸器與相配件的聯接（JB/T5513-91）

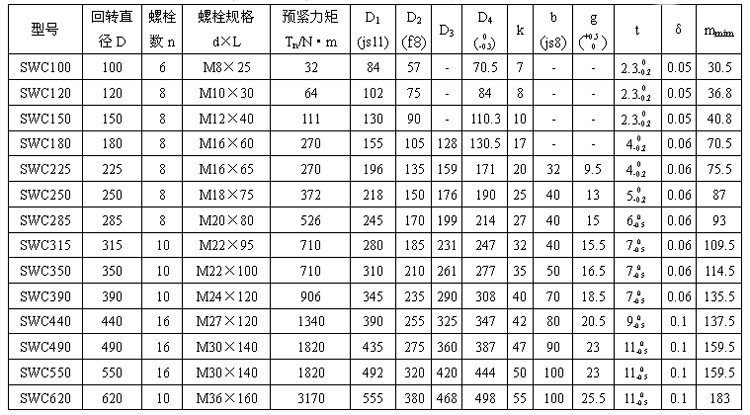

              SWC型萬向聯軸器相配件的聯接尺寸及螺栓預緊力矩（JB/T5513-91）/mm




              SWC型十字軸式萬向聯軸器與相配件的聯接（JB/T5513-91）

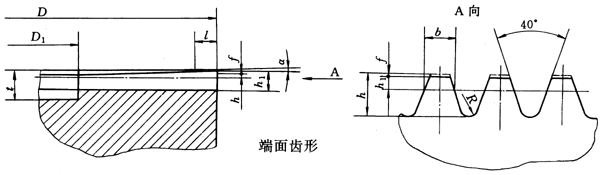

              端面齒形尺寸及螺栓預緊力矩（JB/T5513-91）/mm


















              型號



              回轉直


              徑D



              螺栓


              數n



              螺栓規格


              d×L



              預緊力矩


              Tn/N·m



              齒數Z



              b



              h



              h1



              f



              R



              l



              t



              D­­­1



              α





              SWC680



              680



              24



              M24×140



              850



              120



              8.909



              4.734



              12.452



              0.29



              2.5



              10



              14



              550



              1°40′





              SWC780



              780



              24



              M30×160



              1700



              144



              8.513



              3.961



              11.366



              0.52



              2.5



              15



              13



              640



              2°





              SWC840



              840



              24



              M36×180



              2960



              144



              9.168



              4.861



              13.166



              0.52



              2.5



              15



              15



              710



              2°





              SWC920



              920



              24



              M36×200



              2960



              144



              10.042



              6.061



              15.566



              0.52



              2.5



              15



              17



              760



              2°





              SWC1000



              1000



              20



              M48×240



              7160



              180



              8.73



              4.059



              11.961



              0.72



              2.5



              15



              13



              840



              2°44′43″





              SWC1100



              1100



              20



              M48×260



              7160



              180



              9.603



              5.258



              14.36



              0.72



              2.5



              15



              16



              920



              2°44′43″





              SWC1200



              1200



              20



              M56×280



              11500



              180



              10.476



              6.457



              16.578



              0.72



              2.5



              15



              18



              1000



              2°44′43″







              SWC型整體叉頭十字軸式萬向聯軸器實體模型（JB/T5513-91）





                            BH型標準伸縮焊接式萬向聯軸器             BF型標準伸縮法蘭式萬向聯軸器





                            DH型短伸縮焊接式萬向聯軸器                CH型長伸縮焊接式萬向聯軸器





                            WH型無伸縮焊接式萬向聯軸器                WF型無伸縮法蘭式萬向聯軸器




              WD型無伸縮式萬向聯軸器





              如初次打開請耐心等待安裝瀏覽插件


              若安裝不成功請點擊下載eDrawings 2007瀏覽插件








              SWP型剖分軸承座十字軸式萬向聯軸器實體模型（JB/T5513-91）





                             A型有伸縮式萬向聯軸器                     B型有伸縮式萬向聯軸器





                              C型無伸縮式萬向聯軸器                   D型無伸縮長式萬向聯軸器





                           E型有伸縮雙法蘭長式萬向聯軸器                 F型大伸縮長式萬向聯軸器




              G型有伸縮超短式萬向聯軸器





              如初次打開請耐心等待安裝瀏覽插件


              若安裝不成功請點擊下載eDrawings 2007瀏覽插件
