概述

1.Z系列弧齒錐齒輪減速機是一級弧齒錐齒輪傳動箱，傳動比有1、1.5、2、2.5、3。

2.傳動效率高，單機型減速機效率高達96%。

3.有單橫軸、單縱軸、雙縱軸可選。

場所條件

1.環境溫度-40℃～+50℃。（0℃以下啟動時潤滑油要加熱到0℃以上。）

2.海拔不起過1000米。

3.輸入轉速不大于1800rpm，齒輪最高圓周速度不超過22m/s。

4.可用于正反運轉。

5.無行業限制。

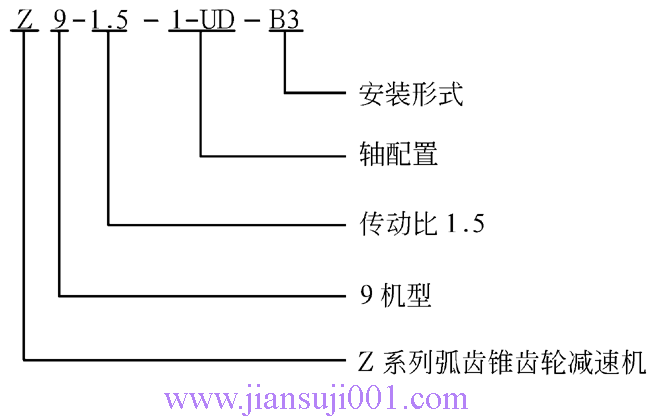

Z系列弧齒錐齒輪減速機標記示例

Z系列弧齒錐齒輪減速機

注：當橫軸輸入時，Z系列螺旋錐齒輪減速機為減速。

當縱軸輸入時，Z系列螺旋錐齒輪減速機為增速。

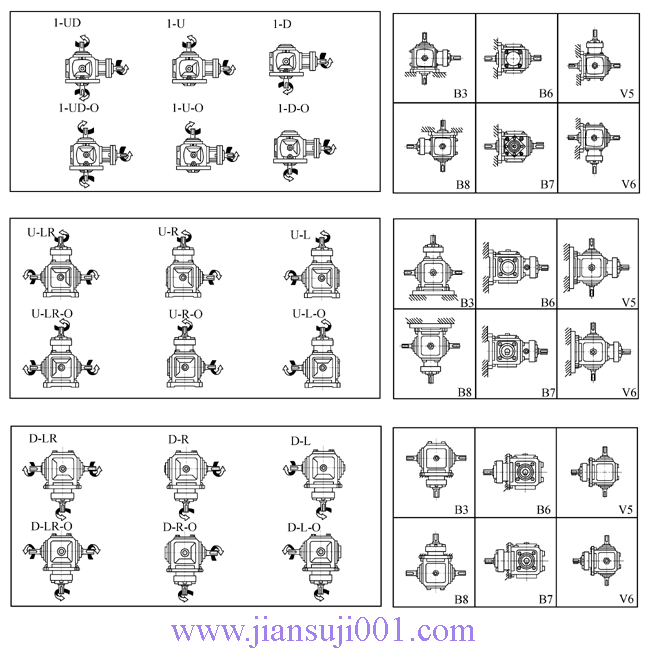

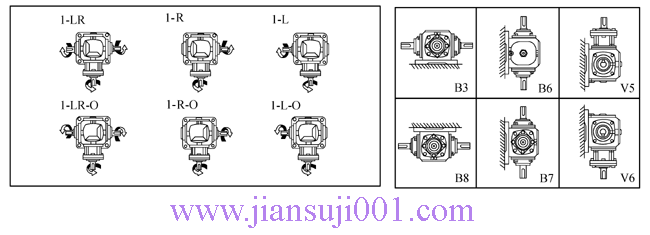

軸配置軸放置方向關系及安裝形式

Z系列弧齒錐齒輪減速機

性能參數表

傳動比	輸入轉速 (r/min)	輸出轉速 (r/min)	Z2	Z4	Z6	Z7	Z8	Z10	Z12
傳動比	輸入轉速 (r/min)	輸出轉速 (r/min)	輸入功率(kW)	輸入功率(kW)	輸入功率(kW)	輸入功率(kW)	輸入功率(kW)	輸入功率(kW)	輸入功率(kW)
1	1450	1450	1.79	4.94	14.9	22	45.6	65.3	96
	1150	1150	1.43	4.19	12.7	18.4	37.5	55.7	81.1
	870	870	1.12	3.46	10.5	15.2	29	44.6	67.5
	580	580	0.747	2.45	7.35	11.4	19.8	30.6	49.7
	400	400	0.524	1.72	5.2	8.34	14	21.5	35.1
	300	300	0.396	1.3	3.93	6.35	10.6	16.4	26.8
	200	200	0.266	0.88	2.66	4.3	7.23	11.1	18.2
	100	100	0.136	0.448	1.36	2.2	3.7	5.72	9.36
	10	10	0.014	0.046	0.141	0.228	0.386	0.599	0.983
1.5	1450	967			12.1	15	19.1	38.7	58.3
	1150	767			9.96	12	15.4	31.2	49.2
	870	580			7.66	9.3	11.8	24.1	40.7
	580	387			5.23	6.32	8.14	16.4	28.9
	400	267			3.66	4.41	5.7	11.6	20.3
	300	200			2.77	3.35	4.34	8.78	15.5
	200	133			1.87	2.28	2.91	5.95	10.5
	100	37			0.957	1.16	1.49	3.04	5.37
	10	7			0.099	0.12	0.155	0.316	0.56
2	1450	725	0.94	3.32	7.9	10.6	14	23.6	40
	1150	575	0.74	2.67	6.39	8.55	11.3	19	31.7
	870	435	0.56	2.04	4.88	6.56	8.7	14.6	24
	580	290	0.37	1.38	3.34	4.47	5.92	10	16.3
	400	200	0.26	0.96	2.33	3.12	4.15	7.02	11.5
	300	150	0.19	0.73	1.76	2.37	3.14	5.33	8.71
	200	100	0.13	0.49	1.18	1.59	2.12	3.61	5.89
	100	50	0.06	0.3	0.608	0.812	1.08	1.84	3.01
	10	5	0.015	0.026	0.062	0.084	0.112	0.191	0.313
2.5	1450	580			5.97	6.99	11.4	18.2	31.4
	1150	460			4.78	5.64	9.11	14.7	25.3
	870	348			3.68	5.3	7	11.2	19.5
	580	232			2.48	2.92	4.76	7.68	13.3
	400	160			1.73	2.05	3.34	5.38	9.32
	300	120			1.32	1.55	2.53	4.06	7.08
	200	80			0.888	1.05	1.71	2.75	4.79
	100	40			0.448	0.528	0.867	1.4	2.43
	10	4			0.046	0.54	0.089	0.144	0.251
3	1450	483			4.84	5.42	8.2	14	23.6
	1150	383			3.88	4.34	6.55	11.3	19
	870	290			2.97	3.34	5.04	8.66	14.6
	580	193			2.02	2.25	3.42	5.89	9.92
	400	133			1.41	1.58	2.39	4.11	6.98
	300	100			1.07	1.18	1.8	3.11	5.29
	200	67			0.712	0.803	1.22	2.1	3.57
	100	33			0.363	0.409	0.618	1.07	1.82
	10	3			0.037	0.042	0.064	0.11	0.188

注：1.表中沒有轉速數值的按插入法計算。

2.橫軸轉速超過1450r/min時，向我公司咨詢。

3.橫軸轉數未達到10r/min，請使用10r/min的數據。

4.本表使用系數一律為1.0。

5.本表會部為減速（除1以外）傳動的輸入功率，當需要增速時，輸入功率的數據應除以減速比。

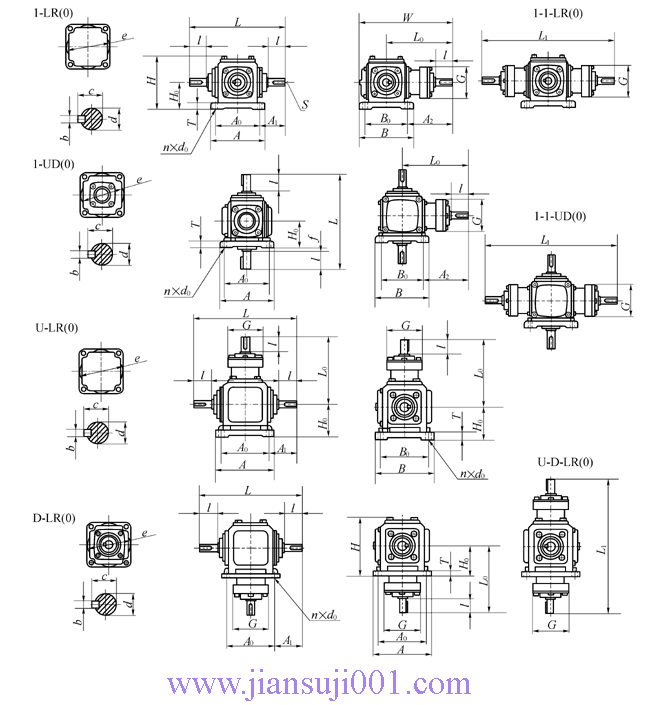

Z系列弧齒錐齒輪減速機安裝尺寸圖表

Z系列弧齒錐齒輪減速機

型號	安裝尺寸							軸伸尺寸					外形尺寸										重量
型號	H0	A0	B0	A1	A2	L0	n×d0	d	b	c	l	S	L	H	A	B	W	G	T	f	L1	e×深	Kg
Z2	52	84	84	48	82	124	4×9	15	5	17	30	M4	180	100	100	100	174	74	10	6	—	94×3	4
Z4	76	125	125	53.5	117.5	180	4×11	19	6	21.5	38	M5	232	145	155	155	257.5	79	17	2	360	14×55	10
Z6	90	152	152	81	146	222	4×14	25	8	28	50	M6	314	175	190	190	317	98	17	17	444	175×5	21
Z7	100	174	174	86	178	265	4×14	32	10	35	60	M8	346	198	210	210	370	116	22	13	530	205×5	32
Z8	115	195	195	110.5	210.5	308	4×14	40	12	43	75	M10	416	225	235	235	425.5	136	22	18	616	240×5	49
Z10	140	240	240	120	240	360	4×16	45	14	48.5	90	M12	480	270	285	285	502.5	156	25	10	720	295×5	78
Z12	175	290	290	130	270	415	4×21	50	14	53.5	100	M16	550	340	340	340	585	180	32	0	830	350×5	124
