產品展示

RC系列螺旋傘齒輪轉向箱結構及特點

結構及特點

1、RC系列一級螺旋傘齒輪轉向箱，標準化。品種多，減速比1:1、1.5:1、2:1、2.5:1、3:1全為實際傳動比，具有單橫軸、雙橫軸，單縱軸，雙縱軸選擇。

2、可正反運轉，低速或高速傳動平穩，且噪聲低，振動小承受力大。

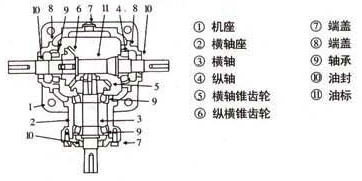

RC系列螺旋傘齒輪轉向箱結構圖

結構圖：

RC系列螺旋傘齒輪轉向箱結構圖

RC系列螺旋傘齒輪轉向箱轉向功能

轉向功能

說明：當輸入軸旋轉方向改變，軸出軸相應改變。

RC系列螺旋傘齒輪轉向箱轉向功能

RC系列螺旋傘齒輪轉向箱轉速關系

選定輸入軸時應注意轉速關系（1：1傳動比時無關系）例：速比為2：1

RC系列螺旋傘齒輪轉向箱機型號選擇示例

一般效率取，已知減速比為1，輸入轉速為300r/min,所需輸出扭矩196N·M，即可得出所需輸入功率=6.29KW。根據使用系數表。選定的使用系數為1.25，每臺齒輪箱本身所需的負載為6.29×1.25=7.86KW，由于動力為1臺驅動的情況下，作用在每臺齒輪和軸上的負載不一樣，所以必須各個分開選定。

1號齒輪箱：因1號齒輪箱本身的負載為7.86KW，而2、3號齒輪箱需要通過1號齒輪箱體傳遞扭矩。所以1號齒輪箱應承擔的負載為7.86KW+7.86KW+7.86KW=23.58KW,依據傳動能力表，應選RC12。

2號齒輪箱：除本身的負載7.86KW,還需要傳遞3號齒輪箱的扭矩。

所以總負載應為7.86KW+7.86KW=15.72KW，依據傳動能力表，應選RC10。

3號齒輪箱：由于公一個負載C進行運轉，即所需負載在7.86KW以上即可，依據傳動能力表可選RC8。

RC系列螺旋傘齒輪轉向箱型號表示方法舉例

型號表示方法舉例

RC系列螺旋傘齒輪轉向箱型號表示方法舉例

RC系列螺旋傘齒輪轉向箱使用系數

使用系數

當每小時起動、停止次數在10次以上，請使用括號內數值。

RC系列螺旋傘齒輪轉向箱選型方法

選型方法

3臺負載全部為196N·m，一般沖擊每天連續工作8小時，斜齒輪輸入軸速度300r/min，速比全部為1：1。

RC系列螺旋傘齒輪轉向箱功率參數

功率參數

速比	輸入轉速 r/min	RC2	RC4	RC6	RC7	RC8	RC10	RC12	RC16	RC20	RC25
速比	輸入轉速 r/min	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW	輸出功率KW
1.1	1450	1.79	4.94	14.9	22	45.6	65.3	96.0	163
	1150	1.43	4.19	12.7	18.4	37.5	55.7	81.1	139	234
	870	1.12	3.46	10.5	15.2	29.0	44.6	67.5	114	193	335
	580	0.747	2.45	7.35	11.4	19.8	30.6	49.7	859	145	252
	400	0.524	1.72	5.2	8.34	14.0	21.5	35.1	66.1	112	195
	300	0.396	1.3	3.93	6.35	10.6	16.4	26.8	54.1	90.8	159
	200	0.268	0.88	2.66	4.3	7.23	11.1	18.2	39.3	69.0	119
	100	0.136	0.448	1.36	2.2	3.70	5.72	9.36	20.3	35.3	60.0
	10	0.014	0.046	0.141	2.228	0.368	0.599	0.983	2.14	3.53	6.30
1.5:1	1450			12.1	15.0	19.1	38.7	58.3
	1150			9.96	12.0	15.4	31.2	49.2
	870			7.66	9.30	11.8	24.1	40.7
	580			5.23	6.32	8.14	16.4	28.9
	400			3.66	4.41	5.70	11.6	20.3
	300			2.77	3.35	4.34	8.78	15.5
	200			1.87	2.28	2.91	5.95	10.5
	100			0.957	1.16	1.49	3.04	5.37
	10			0.099	0.12	0.155	0.316	0.56
2:1	1450		3.32	7.9	10.6	14.0	23.6	40.0	73.7	126
	1150		2.67	6.39	8.55	11.3	19.0	31.7	59.5	102	199
	870		2.04	4.88	6.56	8.70	14.6	24.0	46.0	79.0	155
	580		1.38	3.34	4.47	5.92	10.0	16.3	31.3	54.2	107
	400		0.964	2.33	3.12	4.15	7.02	11.5	22.0	38.0	75.4
	300		0.729	1.76	2.37	3.14	5.33	8.71	16.7	29.0	57.5
	200		0.492	1.18	1.59	2.12	3.61	5.89	11.3	19.7	39.2
	100		0.246	0.608	0.812	1.08	1.84	3.01	5.84	10.1	20.1
	10		0.026	0.062	0.084	0.112	0.191	0.313	0.605	1.06	2.11
2.5:1	1450			5.97	6.99	11.4	18.2	31.4
	1150			4.78	5.64	7.11	14.7	25.3
	870			3.68	4.30	7.00	11.2	19.5
	580			2.48	2.92	4.76	7.68	13.3
	400			1.73	2.05	3.34	5.38	9.32
	300			0.132	1.55	2.53	4.06	7.08
	200			0.888	1.05	1.71	2.75	4.79
	100			0.448	0.528	0.867	1.40	2.43
	10			1.046	0.054	0.089	11.3	0.251
3:1	1450			4.84	5.42	8.20	14.0	23.6
	1150			3.88	4.34	6.55	11.3	19.0
	870			2.97	3.34	5.04	8.66	14.6
	580			2.02	2.25	3.42	5.89	9.92
	400			1.41	1.58	2.39	4.11	6.98
	300			1.07	1.18	1.80	3.11	5.29
	200			0.712	0.803	1.22	2.10	3.57
	100			0.363	0.409	0.618	1.07	1.82
	10			0.037	0.046	0.064	0.110	0.188

本表使用系數一律為1.0。

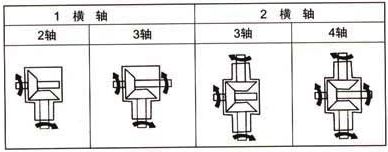

RC系列螺旋傘齒輪轉向箱軸配置及軸旋方向的關系

軸配置及軸旋方向的關系

RC系列螺旋傘齒輪轉向箱軸配置及軸旋方向的關系
