內部逆止器FXM-螺栓連接
適用高扭矩，高轉速
楔塊制動和非接觸式X功能
|
型號 |
零件號 |
理論額定扭矩 |
當偏心T.I.R存在時的額定扭矩 |
達到非接
觸式運轉
的最轉速
min-1 |
最大
轉速
min-1 | |||||||||||||||||||
|
↗ |
O |
A |
↗ |
0.1 |
A |
↗ |
0.2 |
A |
↗ |
0.3 |
A |
↗ |
0.4 |
A |
↗ |
0.5 |
A |
↗ |
0.8 |
A | ||||
|
Nm |
Nm |
Nm |
Nm |
Nm |
Nm |
Nm | ||||||||||||||||||
|
FXM30-17DX
FXM38-17DX
FXM46-25DX
FXM51-25DX
FXM56-25DX
FXM61-19DX
FXM66-25DX
FXM76-25DX
FXM86-19DX
FXM101-25DX
FXM85-41SX
FXM100-40SX
FXM120-50SX
FXM140-50SX
FXM170-63SX
FXM200-63SX
FXM240-63UX
FXM240-96UX
FXM260-63UX
FXM290-70UX
FXM290-96UX
FXM310-70UX
FXM310-96UX
FXM320-70UX
FXM360-100UX
FXM410-100UX
FXM2410-100UX |
4867.031.200
4867.038.200
4867.046.200
4867.051.200
4867.056.200
4867.061.200
4867.066.200
486.076.200
4867.086.200
4867.101.200
4867.085.501
4867.100.501
4867.120.501
4867.140.502
4867.170.502
4867.200.501
4867.240.501
4867.240.502
4867.260.501
4867.290.501
4867.290.502
4867.310.500
4867.310.501
4867.320.500
4867.360.500
4867.410.500
4867.410.100 |
100
150
390
480
580
420
800
1050
1350
1700
1900
2700
6500
8700
20000
26000
31000
52050
38500
59500
91000
69000
107000
76500
149000
193000
364000 |
100
140
380
470
570
410
780
1040
1300
1600
1900
2600
6300
8500
19000
23000
30500
51000
38000
59000
90000
68000
105000
73000
139500
179500
350000 |
95
130
350
420
490
370
700
890
1030
1400
1800
2500
5800
7900
16000
20500
30000
49000
37000
56000
82500
64500
99000
67000
128000
167000
315000 |
-
-
-
-
-
-
-
-
-
-
1800
2400
4800
6700
14000
17500
29000
47500
36500
50000
77500
60000
85500
62000
119500
154500
296500 |
-
-
-
-
-
-
-
-
-
-
1700
2200
4400
5500
13000
15500
26000
46000
33000
47000
70000
55000
81000
56500
103500
137000
277500 |
-
-
-
-
-
-
-
-
-
-
1600
2000
3600
5400
12000
14000
24000
44000
29000
45000
62500
49000
74000
49500
90000
121500
266000 |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
19500
35000
25000
37000
55000
43000
68000
43000
80500
111500
223500 |
890
860
820
750
730
750
700
670
630
610
430
400
320
320
250
240
220
220
210
200
200
195
195
195
180
170
210 |
5000
5000
5000
5000
5000
5000
5000
5000
5000
5000
6000
4500
4000
3000
2700
2100
3000
2500
2500
2500
2500
2500
2100
2000
1800
1500
1500 | ||||||||||||||
逆止器的最大扭矩是上表中額定扭矩的2倍。因此實際應用過程中的峰值扭矩不應超過額定扭矩的2倍。理論額定扭矩的計算是完全基于內外環絕對同心的基礎上進行的。而事實由于軸承的間隙或定位部件的誤差，在選擇額定扭矩時，應充分考慮到高速運轉下的實際偏心。
特點：
該逆止器性能優越，相對較大的徑向跳動允許值意味著該逆止器可以和圓錐滾子軸承或滑動軸承配合使用。非接觸式功能確保超長使用時，不需要任何特殊潤滑，即該產品是免維護的。
內部逆止器FXM-螺栓連接適用高扭矩，高轉速楔塊制動和非接觸式X功能
|
型號 |
標準內孔直徑系列 |
A
mm |
B
mm |
D
mm |
E
min
mm |
F
mm |
G
|
J
mm |
L
mm |
P
mm |
T
mm |
U
mm |
V
mm |
W
mm |
Z
| ||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
Max.
mm | |||||||||||||||
|
FXM30-17DX
FXM38-17DX
FXM46-25DX
FXM51-25DX
FXM56-25DX
FXM61-19DX
FXM66-25DX
FXM76-25DX
FXM86-19DX
FXM101-25DX
FXM85-41SX
FXM100-40SX
FXM120-50SX
FXM140-50SX
FXM170-63SX
FXM200-63SX
FXM240-63UX
FXM240-96UX
FXM260-63UX
FXM290-70UX
FXM290-96UX
FXM310-70UX
FXM310-96UX
FXM320-70UX
FXM360-100UX
FXM410-100UX
FXM2410-100UX |
20*
25*
25
25
35
30
35
45
40
55
45
45
60
65
70
130
-
-
-
-
-
-
-
-
-
-
- |
-
-
-
30
-
35
40
55
45
70
50
50
65
90
85
-
-
-
-
-
-
-
-
-
-
-
- |
-
-
-
35
-
40
45
-
50
-
60
55
70
100
90
-
-
-
-
-
-
-
-
-
-
-
- |
-
-
-
-
-
-
-
-
60
-
65
60
75
110
100
-
-
-
-
-
-
-
-
-
-
-
- |
-
-
-
-
-
-
-
-
65
-
-
70
80
-
120
-
-
-
-
-
-
-
-
-
-
-
- |
-
-
-
-
-
-
-
-
-
-
-
75
95
-
-
-
-
-
-
-
-
-
-
-
-
-
- |
20*
25*
30
36
40
45*
48*
60*
70*
80*
65
80*
95
110
130
155
185
185
205
230
230
240
240
250
280
320
320 |
17
17
25
25
25
19
25
25
25
25
40
40
50
50
63
63
63
96
63
70
96
70
96
70
100
100
200 |
25
25
35
35
35
27
35
35
40
50
50
50
60
70
80
80
80
125
80
80
110
125
125
80
120
120
220 |
85
90
95
105
110
120
132
140
150
175
175
190
210
245
290
310
400
420
430
460
460
497
497
490
540
630
630 |
41
48
56
62
66
74
82
92
102
117
102
130
150
170
200
230
280
280
300
330
330
360
360
360
400
460
460 |
55
62
70
75
80
85
90
100
110
125
125
140
160
180
210
240
310
310
330
360
360
380
380
390
430
480
480 |
M6
M6
M6
M6
M6
M8
M8
M8
M8
M10
M10
M10
M10
M12
M16
M16
M20
M24
M20
M20
M20
M20
M20
M24
M24
M24
M30 |
31
38
46
51
56
61
66
76
86
101
85
100
120
140
170
200
240
240
260
290
290
310
310
320
360
410
410 |
24
24
35
35
35
25
35
35
40
50
60
60
70
70
80
80
90
120
105
105
120
110
120
105
125
125
220 |
1
1
1
1
1
1
1
1
1
1
1
1.5
1.5
2
2
2
2
2
2
2
2
3
3
3
3
3
3 |
70
75
82
90
96
105
115
125
132
155
155
165
185
218
258
278
360
370
380
410
410
450
450
440
500
560
560 |
15
15
15
15
15
15
15
15
15
20
20
25
25
25
28
32
48
48
48
48
48
48
48
55
55
55
55 |
6
6
6
6
6
6
8
8
8
8
8
10
10
12
12
12
12
15
18
18
18
18
18
20
20
20
20 |
21
21
21
21
21
21
23
23
23
28
28
35
35
35
38
42
60
60
60
60
60
60
60
68
68
68
68 |
6
6
6
6
8
6
8
8
8
8
8
12
12
12
12
12
12
16
16
16
16
24
24
16
24
24
24 |
鍵槽寬度公差為IT10。其他直徑可依據客戶要求定做。
供貨：

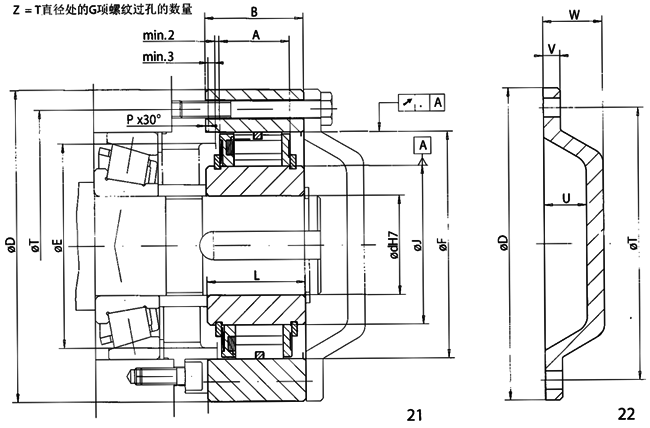

如圖所示，端蓋為可選零件，如有需要，請在訂單中單獨注明
安裝指導：
由于該逆止器不帶軸承，安裝時應盡量保證內外環同心。軸的公差要求為ISOh6或j6，和逆止器外環相配的中間法蘭的直徑公差推薦使用h6或j6。
