YR系列（IP44）三相異步電動機特點（H132～355mm）

一、概述

YR系列（IP44）繞組轉子三相異步電動機的功率等級和安裝尺寸符合IEC72推薦標準，除和德國DIN42679標準相一致外，又加了H132機座，以滿足輕紡、化工等機械對小容量紅線轉子電動機的需求。

該電動機通過轉子外接電阻能在較小起動電流下，獲得較高的起動轉矩，并能小范圍內調速。該系列電動機適用于起動負載大，需要小范圍內調速配電容量不足以起動籠型電動機的種機械設備，如卷揚機、榨糖機、像膠機械、造紙機械等。

電動機外殼防護等級為IP44，為全封閉型結構，具有良好的防護性能，可用在塵土飛揚、潮濕及有輕微腐蝕性氣體的環境中。

電動機具有效率高、過載能力強、結構可靠、外形美觀、維修方便、使用安全等優點，特別是轉子參數全國統一，給用戶配套互換帶來了方便。

電動機的額定電壓為380V，額定頻率為50Hz，定子△聯結。電動機的工作定額為連續（S1）。

使用環境海拔不超過1000m，周圍冷卻介質溫度不超過40℃。

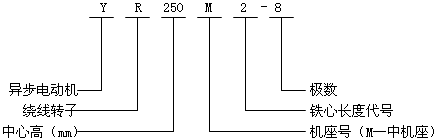

型號含義

二、結構簡介

YR系列電動機其轉子為繞線型轉子，電動機的外殼防護等級為IP44（能防止直徑1mm的固體進入電動機內部；能防止任一角度的淋水對電動機進行造成有害的影響）。該系列電動機的冷卻方式為自扇冷卻ICD141。絕緣等極：定、轉子均采用B級，當環境溫度為40℃時，定、轉子繞組溫升限值不大于80K（用電阻法測定）。

電動機的機座、端蓋、軸承內、外蓋均用鑄鐵制成，定、轉子鐵心用優質硅鋼片沖壓疊成。

電動機定、轉子繞組均用QZ-2型聚酯漆包圓銅線，具有較高的機械強度和絕緣強度。

電動機的集電環裝置是采用標準刷握及集電環，金屬石墨電刷，并用防護罩保護。

電動機的出線盒位于電動機的右側（從軸伸端看），如用戶需要也可置于電動機的左側，電動機盒中的接線板上有6個出線端，盒內有接地標志。

電動機的起動方法是定子為滿壓起動，轉子繞組為外接變阻器或頻敏電阻等起動裝置。

電動機為單軸伸。采用專用軸承。

電動機的安裝型式有IMB3、IMB35和IMV1三種。

電動機的傳動方式為聯軸器、正齒輪傳動或帶輪傳動（3kW以下的電動機）。

YR系列（IP44）三相異步電動機主要特點（H132～355mm）

型號	額定功率 /kW	滿載時				最大轉矩	轉子電壓 /V	轉子電流/A	噪聲（聲功率級） /dB（A）	轉動慣量 /（kg/m²）	重量 /kg
型號	額定功率 /kW	轉速 /（r/min）	電流 380V/A	效率（%）	功率因數	額定轉矩	轉子電壓 /V	轉子電流/A	噪聲（聲功率級） /dB（A）	轉動慣量 /（kg/m²）	重量 /kg
同步轉速1500r/min
YR132M1-4	4	1440	9.3	84.5	0.77	3.0	230	11.5	82	0.0895	80
YR132M2-4	5.5	14440	12.6	86.0	0.77	3.0	272	13.0	82	0.104	95
YR160M-4	7.5	1460	15.7	87.5	0.88	3.0	250	19.5	86	0.238	130
YR160L-4	11	1460	22.5	89.5	0.88	3.0	276	25.0	86	0.294	155
YR180L-4	15	1465	30.0	89.5	0.85	3.0	278	34.0	90	0.448	205
YR200L1-4	18.5	1465	36.7	89.0	0.86	3.0	247	47.5	90	0.8	265
YR200L2-4	22	1465	43.2	90.0	0.86	3.0	293	47.0	90	0.862	290
YR225M2-4	30	1465	57.6	91.0	0.87	3.0	360	51.5	92	1.58	380
續
YR250M1-4	37	1480	71.4	91.5	0.86	3.0	289	79.0	92	2.17	440
YR250M2-4	45	1480	85.9	91.5	0.87	3.0	340	81.0	94	2.37	490
YR280S-4	55	1480	103.8	91.5	0.88	3.0	385	70.0	94	4.09	670
YR280M-4	75	1480	140.0	92.5	0.88	3.0	354	128.0	98	5.04	800
同步轉速1000r/min
YR132M1-6	5	955	8.2	80.5	0.69	2.8	206	9.5	81	0.127	80
YR132M2-6	4	955	10.7	82.0	0.69	2.8	230	11.0	81	0.148	95
YR160M-6	5.5	970	13.4	84.5	0.74	2.8	244	14.5	81	0.3	135
YR160L-6	7.5	970	17.9	86.0	0.74	2.8	266	18.0	85	0.3598	155
YR180L-6	11	975	23.6	87.5	0.81	2.8	310	22.5	85	0.676	205
YR200L1-6	15	975	31.8	88.5	0.81	2.8	198	48.0	88	1.075	280
YR225M1-6	18.5	980	38.3	88.5	0.83	2.8	187	62.5	88	1.617	335
YR225M2-6	22	980	45.0	89.5	0.83	2.8	224	61.0	88	1.77	365
YR250M1-6	30	980	60.3	90.0	0.84	2.8	282	66.0	91	3.0	450
YR250M2-6	37	980	73.9	90.5	0.84	2.8	33	69.0	91	3.245	490
YR280S-6	45	985	87.9	91.5	0.85	2.8	362	76.0	94	5.45	680
YR280M-6	55	985	106.9	92.0	0.85	2.8	423	80.0	94	6.03	730
750r/min
YR160M-8	4	715	10.7	82.5	0.69	2.4	216	12.0	79	0.298	135
YR160L-8	5.5	715	14.2	83.0	0.71	2.4	230	15.5	79	0.357	155
YR180L-8	7.5	725	18.4	85.0	0.73	2.4	255	19.0	82	0.624	190
YR200L1-8	11	725	26.6	86.0	0.73	2.4	152	46.0	82	1.07	280
YR225M1-8	15	735	34.5	88.0	0.75	2.4	169	56.0	85	1.75	365
YR250M2-8	18.5	735	42.1	89.0	0.75	2.4	211	54.0	85	1.98	390
YR250M1-8	22	735	48.1	89.0	0.78	2.4	210	65.5	85	2.96	450
YR250M2-8	30	735	66.1	89.5	0.77	2.4	270	69.0	88	3.33	500
YR280S-8	37	735	78.2	90.5	0.79	2.4	281	81.5	88	5.37	680
YR280M-8	45	735	92.9	92.0	0.80	2.4	359	76.0	90	6.56	800

YR系列（IP44）H315mm

型號

額定

功率

/kW

額定

電流/A

額定

轉速

/（r/min）

效率

（%）

功率

因數

最大轉矩

轉子

外形尺寸/mm

重量

/kg

額定轉矩

電壓

/（V）

電流

/A

長

寬

高

YR315S-4

YR315M1-4

YR315M-4

YR315S-6

YR315M1-6

YR315M2-6

YR315S-8

YR315M1-8

YR315M2-8

90

110

132

75

90

110

55

75

90

168.5

201.6

240.8

143.2

171.8

207.8

113.8

151.4

182.6

1485

989

991

740

741

742

92.5

93.0

93.5

93.0

93.5

92.0

92.5

93.0

0.87

0.88

0.85

0.79

0.81

3.0

2.8

2.4

.50

394

450

270

332

393

203

259

317

155.4

170.1

177.8

169.8

164.3

169.3

164.8

175.7

171.4

1500

1550

1600

1500

1550

1600

1500

1550

1600

948

865

YR系列（IP44）H315～355mm

型號	額定功率 /kW	定子電流 /A	轉速 /（r/min）	效率（%）	功率因數	最大轉矩	轉子		電機轉動慣量 /（kg·m²）	重量 /kg
						額定轉矩	電壓 /V	電流 /A
YR315S-4 YR315M-4 YR315M-4 YR355M-4 YR355M-4 YR355M-4 YR355M-4 YR355L-4 YR315S-6 YR315M-6 YR315M-6 YR315M-6 YR355M-6 YR355M-6 YR355M-6 YR355L-6 YR315S-8 YR315M-8 YR315M-8 YR315M-8 YR355M-8 YR355M-8 YR355L-8 YR355L-8 YR315S-10 YR315M-10 YR315M-10 YR315M-10 YR355L-10 YR355L-10 YR355M-12 YR355L-12 YR355L-12	110 132 160 185 200 220 250 280 75 90 110 132 160 185 200 220 55 75 90 110 132 160 185 200 45 55 75 90 110 132 55 75 90	196 234 282 324 351 383 423 483 141 168 204 243 290 334 360 395 110 144 173 212 259 312 360 307 96 116 160 184 217 264 127 165 197	1477 1479 1480 1479 1480 1478 1481 1481 978 978 978 979 982 983 982 983 733 735 735 735 733 734 733 733 584 585 586 584 582 582 486 486 486	92.81 93.48 93.81 93.5 93.6 93.8 94 94.7 91.7 92.2 92.8 93.27 94 94.1 94.2 94.7 91.4 92.1 92.59 92.93 93.1 93.5 93.8 94.0 91.41 91.9 92.3 92.8 93 93.0 92.0 92.2 92.3	0.904 0.915 0.912 0.91 0.91 0.92 0.92 0.92 0.87 0.88 0.80 0.88 0.88 0.89 0.89 0.89 0.824 0.84 0.84 0.84 0.8285 0.82 0.822 0.833 0.76 0.77 0.77 0.79 0.8 0.80 0.71 0.73 0.73	2.9 3.28 3.41 2.31 2.2 2.2 2.4 2.4 2.26 2.17 2.07 2.1 2.2 2.11 2.1 2.3 2.72 2.72 2.36 2.38 2.32 2.3 2.27 2.2 2.72 2.72 2.73 2.5 2.5 2.5 2.5 2.2 2.2	243 260 269 256 256 289 329 385 163 183 209 244 225 243 266 307 132 154 186 218 230 258 296 319 162 185 235 226 246 287 172 193 221	283 313 365 325 491 476 470 448 292 310 330 338 444 474 468 441 262 306 304 315 357 385 388 389 174 186 199 248 278 285 200 244 356	3.3 4.5 5 5.9 6.4 6.8 7.5 8 4.5 5.3 5.8 7 8.6 9.2 10 11 5.3 7 7.7 8.8 8.9 9.2 10 11 5.3 6.5 8 15.8 17.2 18.6 15.0 17.2 18.6	1050 1150 1250 1350 1350 1400 1450 1500 1070 1200 1250 1310 1350 1400 1450 1500 1070 1150 1230 1310 1350 1400 1450 1500 1070 1150 1230 1400 1450 1500 1400 1450 1500

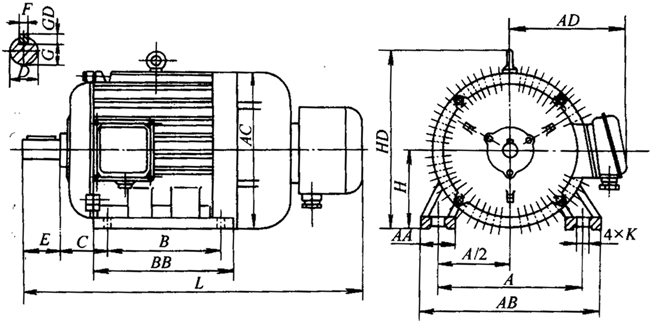

YR系列（IP44）三相異步電動機外形尺寸（H132～355mm）

頁次：1/1 每頁10條共3條信息分頁：[1]

安徽德瑞傳動機械設備銷售有限公司

電話：0556-6215050 傳真：0556-6215050 地址：安徽省桐城市同安南路135號

減速機減速機超市 Reducer - Gearbox

中心高	A	B	C	D	E	F×GD	G	H	K	AA	AB	AC	AD	BB	HD	L
132M	216	178	89	38	110	10×8	33	132	ф12	60	280	280	210	238	315	745
160M	254	210	108	42	110	12×8	37	160	ф15	70	300	335	255	270	385	820
160L	254	254	108	42	110	12×8	37	160	ф15	70	330	335	255	314	385	865
180L	279	279	121	48	110	14×9	42.5	180	ф15	70	355	375	285	349	430	920
200L	318	305	133	55	110	16×10	49	200	ф19	70	395	425	310	379	475	1045
225M	356	311	149	60	140	18×11	53	225	ф19	75	435	470	345	393	530	1115
250M	406	349	168	65	140	18×11	58	250	ф24	80	490	515	385	455	575	1260
280S	457	368	190	75	140	20×12	67.5	280	ф24	85	550	575	575	530	640	1355
280M	457	419	190	75	140	20×12	67.5	280	ф24	85	550	575	575	581	640	1405
315S	508	406	216	80	170	22	71	315	ф28	—	744	645	576	—	865	—
315M	508	457	216	80	170	22	71	315	ф28	—	744	645	576	—	865	—
355M	610	560	254	90	170	25	86	355	ф28	—	730	750	630	—	985	—
355L	610	630	254	90	170	25	86	355	ф28	—	730	750	630	—	985	—
