產品展示

Y系列是供一般用途的全封閉自扇冷籠型三相異步電動機，它是總結多年生產經驗的全國統一設計的系列電動機。具有效率高、耗電少、性能好、噪聲低、振動小、體積小、重量輕、運行可靠、維護方便等優點。功率等級與安裝尺寸關系符合國際通用標準，便于外貿出中和進口設備的配套。

該電動機廣泛適用于一般農業和工礦企業驅動對轉差率及其它性能無特殊要求的機械，如水泵。鼓風機、運輸機械、農業機械、礦山機械、金屬切削機床、攪拌機、碾米機、磨粉機等。由于電動機具有較好的起動性能，因此，也適用于某些對起動轉矩有較高要求的機械，如某些壓縮機等。

電動機的絕緣等級采用B級絕緣，外殼防護等級為IP44，冷卻方式為IC0141。該電動機在環境溫度不超過＋40℃，海拔不超過1000m時，定子繞組用電阻法測量溫升不超過80℃。

電動機以連續工作制（S₁）為基準的連續定額，定電壓為380V，額定頻率為50H_Z，3kw及以下者為Y聯結，4kw及以上者△聯結。

電動機一般只有一個軸伸，如用戶需要雙軸伸時，亦可按特殊訂貨應。第二軸伸只允許聯軸器傳動。還可按用戶需要供應特電壓的電動機，如電壓制成220/380、200/340、346/600、380/660V。頻率可制成60H_Z，轉速可制成單速、雙速、多速以及制成防潮、防霉、濕熱帶或戶外型、防爆型、增安型等特殊要求的電動機。

Y系列（IP44）小型三相異步電動機機座號、功率及轉速對應表

電動機的機座號、功率及轉速對應關系，見表1。

中心高/mm	同步轉轉速/（r/min）
	3000	1500	1000	750	600
	額定功率/kw
80 1	0.75	0.55	—	—	—
80 2	1.1	0.75	—
90S	1.5	1.1	0.75
90L	2.2	1.5	1.1
100L1	3	2.2	1.5
100L2	3	3	1.5
112M	4	4	2.2
132S 1	5.5	5.5	3	2.2
132S 2	7.5	5.5	3	2.2
132M 1	—	7.5	4	3
132M 2	—	7.5	5.5	3
160M 1	11	11	7.5	4
160M 2	15	11	7.5	5.5
160L	18.5	15	11	7.5
180M	22	18.5	—	—
180L	—	22	15	11
200L 1	30	30	18.5	15
200L 2	37	30	22	15
225S	—	37	—	18.5
225M	45	45	30	22
250M	55	55	37	30
280S	75	75	45	37
280M	90	90	55	45
315S	110	110	75	55	45
315M	132	132	90	75	55
315L 1	160	160	110	90	—
315 2	200	200	132	110	75

Y系列（IP44）三相異步電動機結構簡介及標記示例

結構簡介

Y系列（IP44）電動機定子鐵心嵌完繞組后經浸漆外理成為一個完整的整體，從而保證了繞組及絕緣具有良好的機械性能、電氣特性及熱穩定性。

電動機的轉子采用冷壓或熱套工藝，將鑄鋁轉子固定在軸上，經校驗動平衡而保證電動機振動低到規定的限值內。

電動機接線盒內有較大的空腔，便于接線，出線口有鎖緊裝置，能適應多種電源線的安裝，并可根據需要，在與電動機軸線平行或垂直四個方向任意出線。

電動機的風扇采用鍵配合，運行可靠，風罩由薄鋼板拉伸后沖孔制成，電動機的風罩外形美觀，剛性好，能滿足外殼防護等級（IP44）的要求。

電動機H160mm中心高以下采用全封閉軸承。Y（IP44）H80～132mm中心高電動機的軸伸端軸承室內放有一個波形的彈簧片，以減少軸承的摩擦損耗，軸向竄動及對軸承施加軸向預壓力，從而提高軸承壽命，減少電動運行中的振動和噪聲。電動機的非軸伸端采用軸承內蓋，夾緊軸承，以使波形彈簧片不致于因為立式安裝及起動時所引起的軸向壓力而損壞。

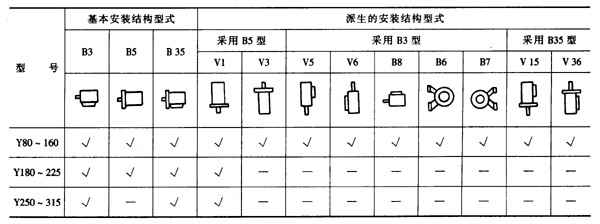

Y系列（IP44）電動機有三種基本安裝型式如下。

B3：機座帶底腳，端蓋上無凸緣的結構型式；

B5：機座不帶底腳，端蓋上帶大于機座的凸緣結構型式；

B35：機座帶底腳，端蓋上帶大于機座的凸緣結型式。

常用的安裝結構型式以及適用的機座號，見表1。

Y系列（IP44）三相異步電動機結構簡介及標記示例

型號含義

Y系列（IP44)電動機軸承型號

Y系列（IP44）電動機軸承牌號。

中心高/mm	軸伸端		非軸伸端
中心高/mm	2級	4、6、8、10極	2極	4、6、8、10極
80 90 100 112 132 160 180 200 225 250 280 315	180204Z1 180204Z1 180204Z1 180306Z1 180308Z1 309Z1 311Z1 312Z1 313Z1 314Z1 314Z1 316Z1	180204Z1 180205Z1 180206Z1 180306Z1 180308Z1 3209 2311 2312 2313 2314 2317 2319	180204Z1 180205Z1 180206Z1 180306Z1 180308Z1 309Z1 311Z1 312Z1 313Z1 314Z1 314Z1 316Z1	180204Z1 180205Z1 180206Z1 180306Z1 180308Z1 309Z1 311Z1 312Z1 313Z1 314Z1 317Z1 319Z1

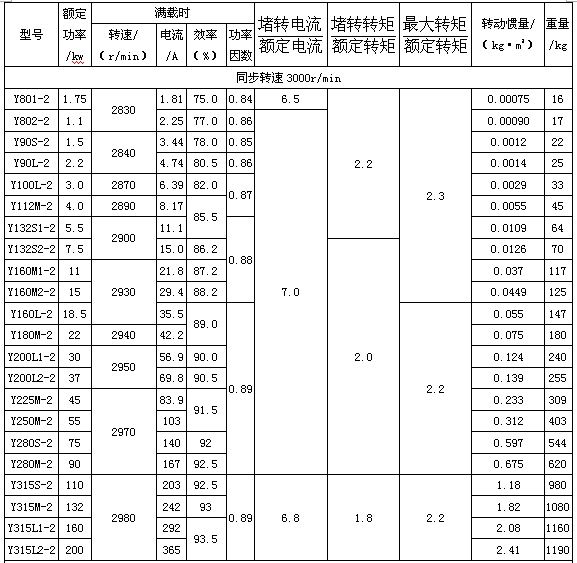

Y系列（IP44）三相異步電動機主要技術參數(同步轉速3000r/min）

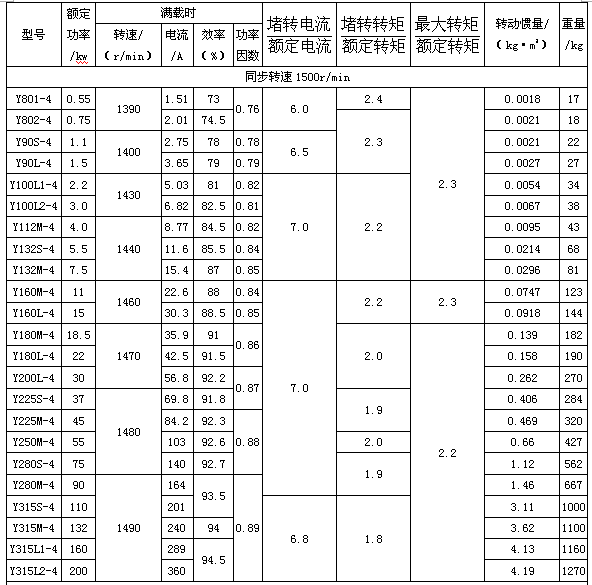

Y系列（IP44）三相異步電動機主要技術參數(同步轉速1500r/min）

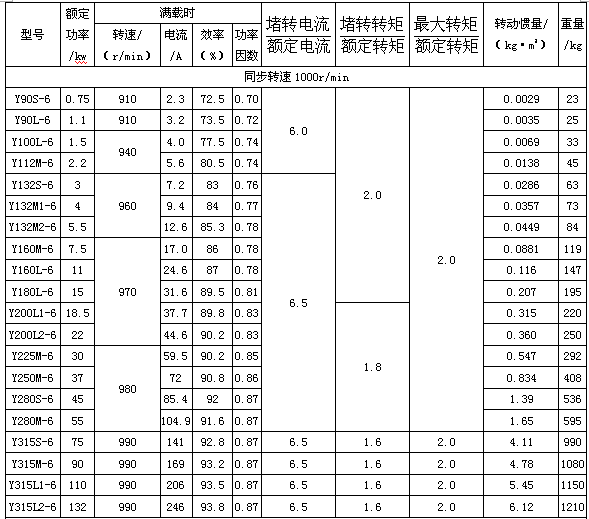

Y系列（IP44）三相異步電動機主要技術參數(同步轉速1000r/min）

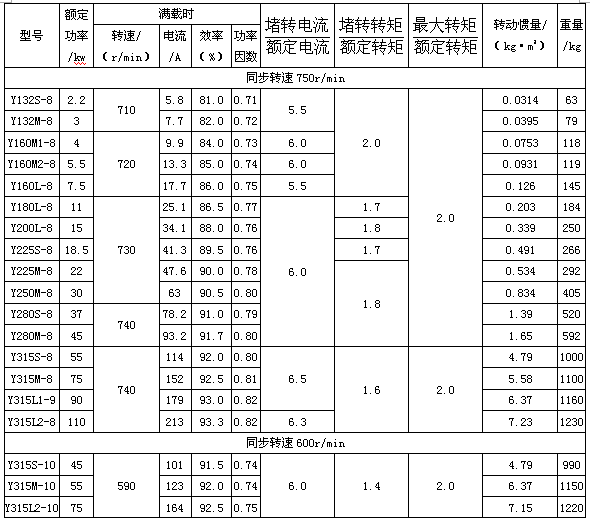

Y系列（IP44）三相異步電動機主要技術參數(同步轉速750r/min）

Y系列（IP44）三相異步電動機空載噪聲聲功率級數值

Y系列（IJP44）電動機空載聲聲功率級數值

功率/kw	同步轉速/（r/min）
	3000		1500		1000		750
	聲功率級/dB(A)
	1	2	1	2	1	2	1	2
0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200	－ 66 66 70 70 74 74 78 78 82 82 82 87 90 90 90 92 94 94 99 99 99 99	－ 71 71 75 75 79 79 83 83 87 87 87 92 95 95 97 97 99 99 104 104 104 104	56 56 61 62 65 65 68 70 71 75 77 77 77 79 79 79 81 85 85 93 96 96 96	67 67 67 67 70 70 74 78 78 82 82 82 82 84 84 84 86 90 90 98 101 101 101	－ 56 56 62 62 66 66 66 69 70 70 73 73 76 76 79 79 87 87 87 87	－ 65 65 67 67 71 71 71 75 75 78 78 78 81 81 84 84 92 92 92 92	－－－－ 61 61 64 64 67 67 70 70 70 73 73 73 82 82 82 82 －	－－－－ 66 66 69 69 72 72 75 75 75 78 78 78 87 87 87 87 －
					－	－	－	－

Y系列（IP44）三相異步電動機空載噪聲聲功率級數值及振動速度有效值

Y系列（IP44）空載時的振動速度有效值

中心高/mm	80～132	160～225	250～315
振動速度有效值/（mm/s）	1.8	2.8	4.5
