技術 數 據
型號	D3#	D4#	D5#	D6#	D7#	D8#	D9#	D10#	D11#	D12#	D13#	D14#
速比	42:1	43:1	54:1	48:1	58:l	53:1	63:1	66:1	81:1	81:1	100:1	90:1
旋轉行程	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°
限位調整	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°	±5°

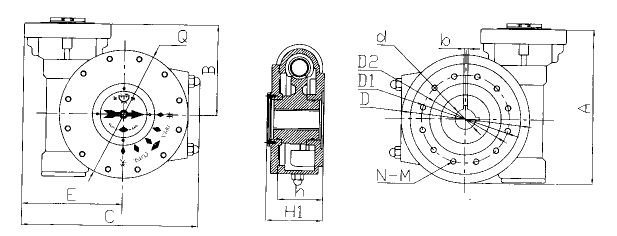

連接尺寸
法蘭號	F10	F12	F14	F16	F20	F25	F30	F35	F40	F48	F59	F72
連接法蘭(D)	125	150	175	210	260	300	350	415	475	560	650	800
連接孔中心(D1)	102	125	140	165	200	254	298	356	406	483	590	720
法蘭凹面(D2)	70×3	85×3	100×4	130×5	160×5	200×5	230×5	260×5	300×8	370×8	490×8	600×8
孔徑：孔數(N-M)	4-M10	4-M12	4-M16	4-M20	8-M16	8-M16	8-M20	12-M20	12-M20	12-M22	12-M27	12-M30
軸孔(dmin-max)	22-26	28-32	35-38	38-48	45-58	55-70	75-85	90-100	98-120	115-145	160-180	200-250
標準軸孔	24	30	36	40	50	60	80	90	110	130	160	200
平鍵×條數×90°(b)	8×1	10×1	12×1	12×2	16×2	18×2	22×2	28×2	28×2	32×2	32×2	36×2
安裝高度	62	68	75	105	110	120	120	150	180	195	205	250
安裝高度
型號	D3#	D4#	D5#	D6#	D7#	D8#	D9#	D10#	D11#	D12#	D13#	D14#
A	120	120	260	330	375	420	455	530	630	730	860	1200
B	120	125	120	200	220	250	280	320	360	410	620	630
C	210	260	295	330	430	500	550	700	820	900	1040	1300
E	137	172	189	209	283	333	353	463	532	611	625	760
H1	80	85	100	130	135	155	160	180	210	240	240	350
箱體外徑(Q)	150	180	220	250	300	340	410	485	590	690	840	1070
重量	13kg	17kg	23 kg	41 kg	55 kg	85 kg	102 kg	200 kg	350 kg	600 kg	1000 kg	2000 kg
組合式電動蝸輪箱力矩表
蝸輪箱	D3#	D4#	D5#		D6#				D7#
電動	Z10	Z10	Z10	Z20	Z20	Z30	Z45	Z60	Z20	Z30	Z45	Z60
力矩N.m	1050	1075	1350	2700	2400	3600	5400	7200	2900	4350	6525	8700
蝸輪箱	D8				D9				D10
電動	Z45	Z60	Z90	Z120	Z45	Z60	Z90	Z120	Z90	Z120	Z180	Z250
力矩Nm	5960	7850	11925	15900	7080	9450	14175	18900	14850	19800	29700	41250
蝸輪箱	D11					D12				D13		D14
電動	Z90	Z120	Z180	Z250	Z180		Z250	Z350	Z500	Z350	Z500	Z800
力矩N.m	18225	24300	36450	50625	70875		101250	87500	125000	87500	125000	200000

QDX3-CF系列部分回轉型閥門手動裝置外形及安裝尺寸

QDX3-CF系列部分回轉型閥門手動裝置實體模型

QDX3-CF系列部分回轉型閥門手動裝置產品簡介

頁次：1/1 每頁10條共4條信息分頁：[1]

杭州蕭山真譽傳動件廠

電話：0571-82502081 傳真：0571-82502082 地址：蕭山瓜瀝臨港工業區

減速機 減速機超市 Reducer - Gearbox

連接數 據
型號	CF2#	CF3#	CF4#	CF5#	CF6#
速比	30：1	42：1	43：1	54：1	48：1
旋轉行程	90°	90°	90°	90°	90°
限位調整	±5°	±5°	±5°	±5°	±5°
連接尺寸
連接法蘭(D)	90	125	150	175	210
連接孔中心(D1)	70	102	125	140	165
法蘭凹面(D2)	55×3	70×3	85×3	100×4	130×5
孔徑:孔數(N-M)	4-M8	4-M10	4-M12	4-M16	4-M20
軸孔(dmin-max)	14、16、18	22、24	28、30	32、36	40
平鍵×條數×90°(b)	5×1	8×1	10×1	12×1	12×2
安裝高度	54	55	60	75	85
手輪直徑φ	160	240	280	320	350
蝶閥參配DN	80-100	125-150	200-250	300-350	400-450
球閥參配DN	50	80	100	150	200
型號	CF2#	CF3#	CF4#	CF5#	CF6#
A	185	225	240	270	350
B	125	150	150	170	235
C	190	270	305	360	400
E	115	180	200	245	270
H1	64	65	70	85	95
箱體外徑(Q)	112	143	171	196	226
重量	5kg	7 kg	10 kg	15 kg	20 kg
