立式磨機用于粉磨水泥生料或水泥熟料、煤及其它建筑、化工、淘瓷等工業原料，具有體積小、重量輕、占地少、電耗低，節能達30%以上、壽命長等一系列優點，工業發達國家廣泛使用。

立式磨機減速機是立式磨機的關鍵設備。由于減速機的使用工況特別惡劣，使用壽命要求特別長，可靠性要求特別高的特點，因此，立式磨機對減速機的設計制造提出了更高的要求。

JLM系列立式磨減速機采用直角-行星傳動，兩級減速（JLM63-160）或三級減速（JLM180-315），第一級為克林格貝爾螺旋傘齒輪（KLINGENBERG），第二級為行星傳動或二、三級為平行軸傳動+行星傳動，除內齒圈為調質齒輪外，其余全部齒輪（含螺傘）均為滲碳淬火硬齒面，精度達ISO1328之6級以上。

該系列產品設計有特殊的動靜壓推力軸承和堅固的箱體，可承受來自于立磨的沖擊和巨大壓力，高精度，安全系數大的齒輪確保磨機安全持久平穩運行。該系列產品進行了優化設計，高可靠度、持久壽命、帶專用油站、控制先進可靠，與國外同類產品相比，既綜合吸取了其各自產品的特點，又有創新，具有結構新穎、抗沖擊、抗震動、體積小、重量輕、外形簡潔大方，安全可靠、使用壽命長的特點，達到了眾我國外同類產品的先進水平。

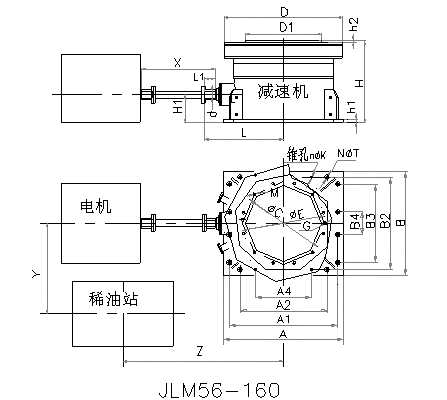

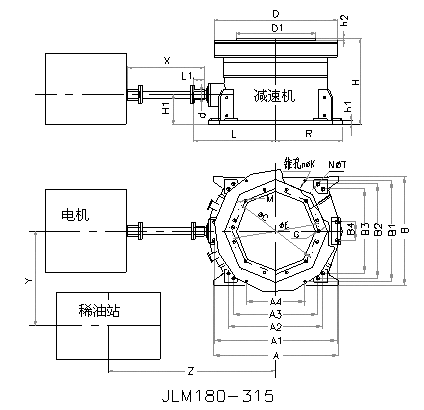

序號	型號	d	L1	L	H1	D	D1	h2	H	h1	R	φC	M	φE	G	A	A1
1	JLM63	φ75m6	140	835	300	φ1150	φ500h7	12	1060	50	-	φ620	12M36	φ620	2φ50H7	1110	990
2	JLM71	φ90m6	160	950	320	φ1330	φ550h7	12	1120	60	-	φ670	12M36	φ670	2φ60H7	1240	1120
3	JLM80	φ100m6	180	1000	400	φ1430	φ650h7	12	1290	60	-	φ770	12M36	φ770	2φ60H7	1370	1250
4	JLM90	φ100m6	180	1030	400	φ1520	φ750h7	12	1310	60	-	φ870	12M36	φ870	2φ60H7	1430	1310
5	JLM100	φ100m6	180	1085	450	φ1640	φ850h7	22	1410	60	-	φ990	12M42	φ990	2φ70H7	1550	1410
6	JLM112	φ110m6	200	1210	500	φ1790	φ1000h7	22	1480	60	-	φ1140	12M42	φ1140	2φ70H7	1700	1560
7	JLM125	φ120m6	250	1310	500	φ1930	φ1000h7	22	1525	60	-	φ1140	12M42	φ1140	2φ70H7	1780	1640
8	JLM140	φ130m6	250	1435	560	φ2110	φ1200h7	22	1620	60	-	φ1340	12M42	φ1340	2φ70H7	1980	1840
9	JLM160	φ150m6	260	1540	600	φ2310	φ1400h7	32	1755	60	-	φ1560	12M48	φ1560	2φ70H7	2180	2040
10	JLM180	φ150m6	260	1778	510	φ2368	φ1520h7	32	1782	60	1260	φ1650	12M56×4	φ1650	2φ70H7	2600	2300
11	JLM200	φ160m6	260	1945	510	φ2640	φ167h7	32	1911	80	1420	φ1830	12M56×4	φ1830	2φ70H7	2880	2580
12	JLM225	φ180m6	270	2168	560	φ2960	φ1900h7	42	2150	80	1600	φ2060	12M56×4	φ2060	2φ81H7	3260	2900
13	JLM250	φ190m6	280	2385	600	φ3280	φ2100h7	42	2270	80	1710	φ2280	12M72×4	φ2280	2φ81H7	3480	3100
14	JLM280	φ210m6	300	2500	650	φ3680	φ2360h7	42	2420	80	1880	φ2560	12M72×4	φ2560	2φ81H7	3800	3400
15	JLM300	φ230m6	320	2780	730	φ3900	φ2530h7	42	2565	80	2010	φ2740	12M72×4	φ2740	2φ90H7	4040	3650
16	JLM315	φ240m6	335	2820	760	φ4100	φ2600h7	42	2718	80	2100	φ2880	12M72×4	φ2880	2φ90H7	4200	3800



序號	型號	速比
		20	22.5	25	28	31.5	35.5	40	45
1	JLM63	185	168	150	132	117	104	92	82
2	JLM71	263	233	210	188	167	148	132	117
3	JLM80	372	330	298	266	236	210	186	165
4	JLM90	517	459	413	369	328	291	258	230
5	JLM100	666	593	533	476	423	376	333	296
6	JLM112	705	626	565	503	450	400	352	313
7	JLM125	992	881	793	708	630	558	500	441
8	JLM140	1347	1198	1078	963	856	760	673	600
9	JLM160				1395	1242	1101	977	868
10	JLM180				1837	1666	1478	1312	1164
11	JLM200				2572	2283	2030	1802	1602
12	JLM225				3810	3390	3000	2670	2369
13	JLM250				5177	4597	4079	3626	3221
14	JLM280				6762	6005	5328	4725	4207
15	JLM300				7472	6631	5895	5232	4650
16	JLM315				9032	8032	7100	6318	5620
