風電齒輪箱是風力發電動力傳遞的核心裝置，必需安全可靠，經久耐用，使用壽命15年以上。JLFD系列齒輪箱就是能滿足上述要求的齒輪箱。

該系列齒輪箱是在研究了國內外各種機型的基礎上，充分吸取了經驗和教訓，博采眾長，集思廣益，成功開發的全面系統的風力發電機齒輪箱，JLFD齒輪箱采用三級增速，第一級為平行軸，第二、三級為行星傳動，按GL風能轉換系統認證規范和齒輪的DIN、ISO、GB相關標準執行，全部硬齒面，齒輪精度達五級ISO1328以上，出廠前進行負荷試驗，各項技術性能指標達國內外最高水平，與國內外同類產品相比真承載能力提高了30%以上，并解決了過去該類齒輪箱使用中出現的問題和不足。具有體積小、重量輕、傳遞能力大、使用壽命長的特點。

序號	型號	尺寸										參考尺寸				重量 (kg)	收縮 盤	潤滑 方式	冷卻 方式	油量 L/min

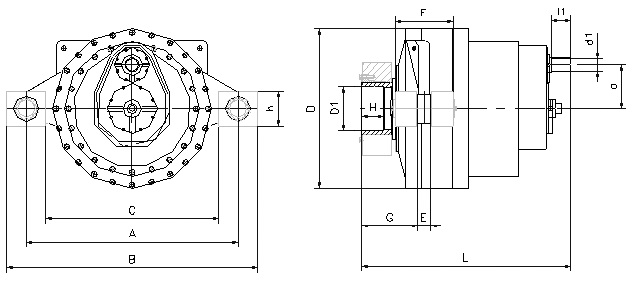

		d1	L1	a	L	D	D1	H	G	E	A	B	C	F	h
1	JLFD56	80	110	180	1035	730	200	190	240	100	1070	1370	770	440	300	1918		飛濺	自冷
2	JLFD63	90	120	200	1175	820	220	210	275	100	1200	1500	900	440	300	2441		飛濺	自冷
3	JLFD71	100	150	225	1345	900	250	240	325	100	1260	1560	960	440	300	3157		飛濺	自冷
4	JLFD80	110	150	250	1500	1000	280	270	365	120	1400	1740	1060	500	340	4433		強制潤滑	風冷	63L/min
5	JLFD90	110	150	280	1590	1100	280	270	380	120	1600	1940	1260	500	340	5435		強制潤滑	風冷	63L/min
6	JLFD100	110	150	315	1695	1200	280	295	400	120	1600	1940	1260	500	340	6153		強制潤滑	風冷	63L/min
7	JLFD112	110	150	355	1695	1300	330	305	400	120	1700	2040	1360	500	340	7065		強制潤滑	風冷	63L/min
8	JLFD125	120	160	400	1820	1480	400	330	444	130	1950	2350	1550	600	360	9011		強制潤滑	風冷	125L/min
9	JLFD140	130	180	450	2050	1640	450	330	515	130	2180	2580	1780	600	360	11970		強制潤滑	風冷	125L/min
10	JLFD150	130	180	500	2113	1770	520	410	520	130	2250	2650	1850	600	360	14293		強制潤滑	風冷	125L/min
11	JLFD160

速比	型號
	JLFD56	JLFD63	JLFD71	JLFD80	JLFD90	JLFD100	JLFD112	JLFD125	JLFD140	JLFD150	JLFD160
	功率
	發電機轉速     1500r/min
35.5	289	455	597	870	1154	1707	2017	2729	3372	4403	5130
40	253	402	532	777	1032	1519	1795	2440	2982	3916	4555
45	226	360	472	684	911	1350	1595	2158	2662	3500	4048
50	202	325	425	624	826	1215	1436	1944	2400	3128	3642
56	182	290	380	560	742	1082	1278	1730	2129	2803	3253
63	160	253	337	490	650	956	1142	1543	1899	2490	2891
71	142	227	300	435	577	850	1012	1372	1688	2210	2565
80	127	203	265	388	518	759	900	1221	1575	1959	2269

注：表中紅色數字為目前國內外在用的齒輪箱型號

選型說明

齒輪箱的選用根據傳遞的功率，增速比，發電機轉速，按照功率表直接選出齒輪箱的型號即可。由于已經充分考慮了風電的特殊性和可靠性要求，所以在選型號時無需考慮使用系數，安全系數等。在轉速和速比不同時可用插入法計算。超出表中功率的15%仍然是安全可靠的。定貨時應注明齒輪箱的型號，發電機的功率，轉速和速比等要求外，還應明確供貨范圍。
