YS系列三相異步電動機（H56～90mm）結構簡介及特點

YS系列三相異步電動機（H56～90mm）技術參數

型號	功率 /W	電流 /A	電壓 /V	頻率 /H_Z	轉速 /（r/min）	效率（%）	功率因數	堵轉轉矩	堵轉電流	最大轉矩
								額定轉矩	額定電流	額定轉矩
YS5612 YS5622 YS5614 YS5624 YS6312 YS6322 YS6314 YS6324 YS7112 YS7122 YS7114 YS7124 YS7116 YS7126 YS7118 YS7128 YS8012 YS8022 YS8014 YS8024 YS8016 YS8026 YS8018 YS8028 YS90S2 YS90L2 YS90S4 YS90L4 YS90S6 YS90L6 YS90S8 YS90L8	90 120 60 90 180 250 120 180 370 550 250 370 180 250 90 120 750 1100 550 750 370 550 180 250 1500 2200 1100 1500 750 1100 370 550	0.32 0.38 0.28 0.39 0.53/0.91 0.67/1.16 0.48/0.83 0.65/1.12 0.96/1.65 1.35/2.33 0.83/1.44 1.12/1.94 0.88/1.52 1.13/1.96 0.51/2.88 0.64/1.11 1.8/3.1 2.25/4.42 1.6/2.7 2/3.5 1.29/2.23 1.81/3.14 0.86/1.49 1.1/1.91 3.44/5.95 4.83/8.36 2.75/4.76 3.65/6.32 2.26/3.92 3.2/5.5 1.4/2.4 1.95/3.38	380 380 380 380 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220 380/220	50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50	2800 2800 1400 1400 2800 2800 1400 1400 2800 2800 1400 1400 910 910 700 700 2800 2800 1400 1400 910 910 700 670 2820 2820 1400 1400 915 920 675 670	62 67 56 58 69 72 60 64 73.5 75.5 67 69.5 59 63 49 52 76.5 77 373.5 75.5 68 71 58 62 78 80.5 78 79 73 74 68 69	0.68 0.71 0.58 0.61 0.75 0.78 0.63 0.66 0.80 0.82 0.68 0.72 0.63 0.64 0.55 0.55 0.85 0.85 0.73 0.75 0.64 0.65 0.55 0.56 0.85 0.86 0.78 0.79 0.69 0.71 0.60 0.62	2.3 2.3 2.4 2.4 2.3 2.3 2.4 2.4 2.3 2.3 2.4 2.4 2.0 2.0 1.8 1.8 2.2 2.2 2.4 2.3 2.0 2.0 1.8 1.8 2.2 2.0 2.3 2.3 2.0 2.0 1.8 1.8	6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0 5.5 5.5 4.5 4.5 6.0 7.0 6.0 6.0 5.5 5.5 4.5 4.5 7.0 7.0 6.5 6.5 5.5 6.0 4.5 4.5	2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.4 2.0 2.0 1.9 1.9 2.4 2.4 2.4 2.4 2.0 2.0 1.9 1.9 2.4 2.4 2.4 2.4 2.1 2.1 1.9 1.9

YS系列三相異步電動機（H56～90mm）外形及安裝尺寸

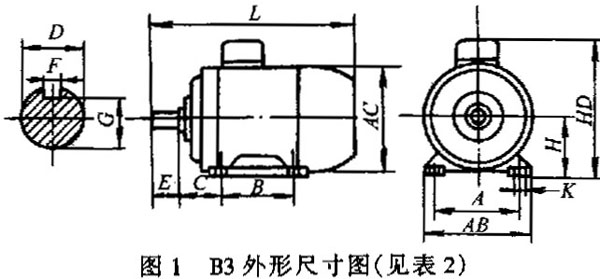

表2 B3電動機 （單位：mm）

機座號	A	B	C	D	E	F	G	H	K	AB	AC	HD	L
56	90	71	36	9	20	3	7.2	56	5.8	115	120	135	170
63	100	80	40	11	23	4	8.5	63	7	130	130	165	230
71	112	90	45	14	30	5	11	71	7	145	180	180	255
80	125	100	50	19	40	6	15.5	80	10	160	165	200	295
90S	140	100	56	24	50	8	20	90	10	180	185	220	310
90L	140	125	56	24	50	8	20	90	10	180	185	220	335

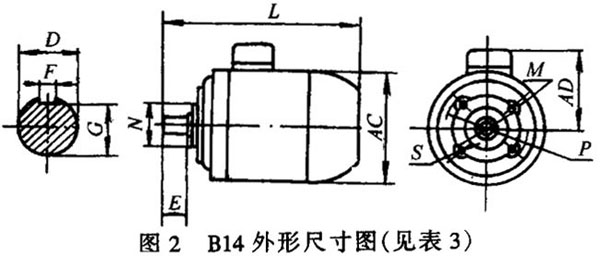

表3 B14電動機 （單位：mm）

機座號	D	E	F	G	M	N	P	S	AC	AD	L
56	9	20	3	7.2	65	50	80	M5	120	110	170
63	11	23	4	8.5	75	60	90	M5	130	125	230
71	14	30	5	11	85	70	105	M6	145	140	255
80	19	40	6	15.5	100	80	120	M6	165	150	295
90S	24	50	8	20	115	95	140	M8	185	160	310
90L	24	50	8	20	115	95	140	M8	185	160	335

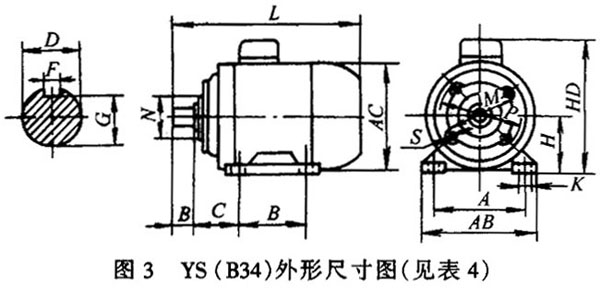

表4 B34電動機 （單位：mm）

機座號	A	B	C	D	E	F	G	H	K	M	N	P	S	AB	AC	HD	L
56	90	71	36	9	20	3	7.2	56	5.8	65	50	80	M5	115	120	135	170
63	100	80	40	11	23	4	8.5	63	7	75	60	90	M5	130	130	165	230
71	112	90	45	14	30	5	11	71	7	85	70	105	M6	145	145	180	255
80	125	100	50	19	40	6	15.5	80	10	100	80	120	M6	160	165	200	295
90S	140	100	56	24	50	8	20	90	10	115	95	140	M8	180	185	220	310
90L	140	125	56	24	50	8	20	90	10	115	95	140	M8	180	185	220	335

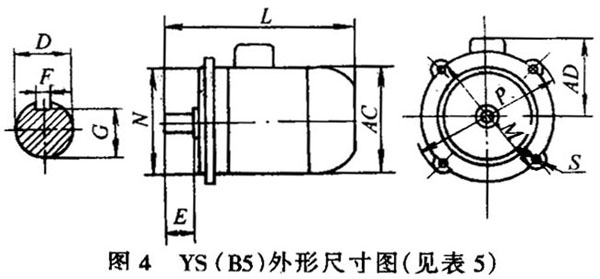

表5 B5電動機 （單位：mm）

機座號	D	E	F	G	M	N	P	S	AC	AD	L
63	11	23	4	8.5	115	95	140	10	130	125	250
71	14	30	5	11	130	110	160	10	145	140	275
80	19	40	40	6	15.5	165	130	12	165	150	300
90S	24	50	8	20	165	130	200	12	185	160	335
90L	24	50	8	20	165	130	200	12	185	160	360

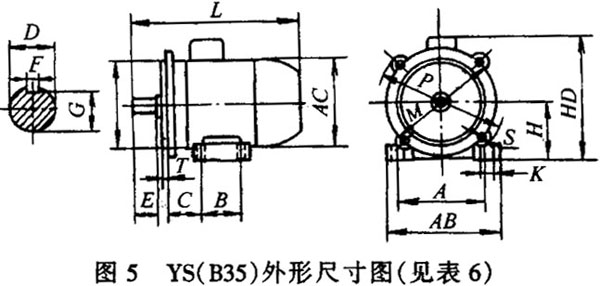

表6 B35電動機 （單位：mm）

機座號	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	HD	L
90S	140	100	56	24	50	8	20	90	10	165	130	200	12	3.5	160	185	200	335
90L		125																360

注：全表中R為凸緣配合面至軸伸肩的距離。
