一、概述

YC系列單相電容起動電機采用先進的技術設計，使用優質材料制造，具有外形美觀、性能先進，維護方便、運行可靠等優點，其安裝尺寸的名稱及符號均符合IEC標準。適用于驅動小型機床、水泵，對只有單相電源的家庭、作坊尤為適用。

電動機的額定頻率為50H_Z、60H_Z,電壓為220V，防護型式為IP44。絕緣等級有E級、B級兩種。

該電動機輸出功率4KW及以上采用電容起動、運轉，具有起動轉矩大、運轉平穩、溫升低、噪聲小、過載能力強等優點。

使用條件環境溫度隨季節變化，單不超過40℃；海拔不超過1000m；空氣相對濕度為90％（25℃時）；頻率為50H_Z；電壓為220V；工作方式為連續S1運行。

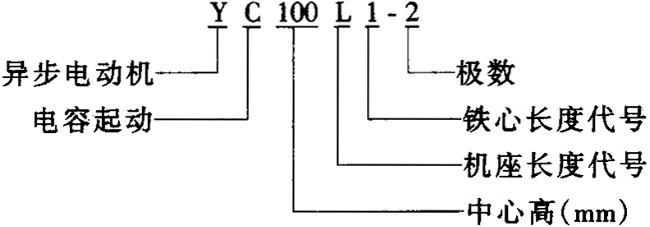

型號含義

YC系列單相電容起動電機采用先進的技術設計，使用優質材料制造，具有外形美觀、性能先進，維護方便、運行可靠等優點，其安裝尺寸的名稱及符號均符合IEC標準。適用于驅動小型機床、水泵，對只有單相電源的家庭、作坊尤為適用。

二、結構簡介

YC系列電動機防護型式為全封閉式，扇冷結構。電動機上部有一電容器并配有離心起動開關。

電動機其安裝方式有以下幾種：

B3：機座帶底腳，端蓋無凸緣；

B5：機座不帶底腳，端蓋有凸緣；

B35：機座帶底腳，端蓋有凸緣；

B14：機座不帶底腳，端蓋有小凸緣；

B34：機座帶底腳，端蓋有小徒緣。

YC系列單相電容起動異步電動機技術參數

型號	額定功率 KW	額定電壓 V	額定電流 A	額定轉速（r/min）	效率（%）	功率因數	堵轉 電流 A	堵轉電流	最大轉矩
型號	額定功率 KW	額定電壓 V	額定電流 A	額定轉速（r/min）	效率（%）	功率因數	堵轉 電流 A	額定電流	額定轉矩
YC7112	0.18	220	1.89	2800	60	0.72	12	3.0	1.8
YC7122	0.25	220	2.40	2800	64	0.74	15	3.0	1.8
YC8012	0.37	220	3.36	2800	65	0.77	21	2.8	1.8
YC8022	0.55	220	4.65	2800	68	0.79	29	2.8	1.8
YC90S	0.75	220	6.09	2800	70	0.80	37	2.5	1.8
YC90L	1.1	220	8.68	2800	72	0.80	60	2.5	1.8
YC100L1	1.5	220	11.38	2800	74	0.81	80	2.5	1.8
YC100L2	2.2	220	16.46	2800	75	0.81	120	2.2	1.8
YC112M	3.0	220	21.88	2800	76	0.82	150	2.2	1.8
YC132S	3.7	220	26.64	2800	77	0.82	175	2.2	1.8
YC7114	0.12	220	1.88	1400	50	0.58	9	3.0	1.8
YC7124	0.18	220	2.49	1400	53	0.62	12	2.8	1.8
YC8014	0.25	220	3.11	1400	58	0.63	15	2.8	1.8
YC8024	0.37	220	4.24	1400	62	0.64	21	2.5	1.8
YC90S	0.55	220	5.49	1400	66	0.69	29	2.5	1.8
YC90L	0.75	220	6.87	1400	68	0.73	37	2.5	1.8
YC100L1	1.1	220	9.52	1400	71	0.74	60	2.5	1.8
YC100L2	1.5	220	12.45	1400	73	0.75	80	2.5	1.8
YC112M	2.2	220	17.78	1400	74	0.76	120	2.2	1.8
YC132S	3.0	220	23.61	1400	75	0.77	150	2.2	1.8
YC132M	3.7	220	28.01	1400	76	0.79	175	2.5	1.8
YC 90S	0.25	220	4.21	900	54	0.50	20	2.5	1.8
YC 90L	0.37	220	5.27	900	58	0.55	25	2.5	1.8
YC100L1	0.55	220	6.94	900	60	0.60	35	2.5	1.8
YC100L2	0.75	220	9.01	900	61	0.62	45	2.5	1.8
YC112M	1.1	220	12.21	900	63	0.65	70	2.5	1.8
YC132S	1.5	220	14.75	900	68	0.68	90	2.5	1.8
YC132M	2.2	220	20.41	900	70	0.70	130	2.5	1.8

YC系列單相電容起動異步電動機外形及安裝尺寸

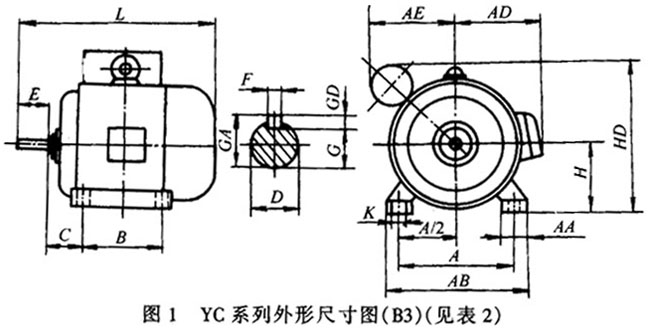

表2 （單位：mm）

中心高H	A	B	C	D	E	F	GD	G	GA	K	AA	AB	AD	AE	HD	L
80	125	100	50	19	40	6	6	15.5	21.5	φ10	35	157	—	110	200	310
90S	140		56	24	50	8	7	20	27			180	155	115	230	360
90L		125														385
100L	160	140	63	28	60			24	31	φ12	40	205	180	120	260	430
112M	190		70								50	245	190	130	295	450
132A	216	140	89	38	80	10	8	33	41			280	210	145	330	525
132B																565

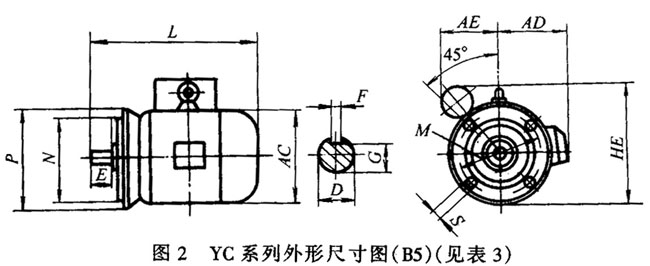

表3 （單位：mm）

中心高H	D	E	F	G	M	N	P	S	凸緣孔數	AC	AD	AE	HE	L
90	19	40	6	15.5	165	130	200	12	4	160	—	110	200	310
90S	24	50	8	20						175	155	115	230	360
90L														385
100L	28	60	8	24	215	180	250	15	4	205	180	120	245	430
112M										230	190	130	270	450
132S	38	80	10	33	265	230	300			270	210	145	300	525
132M														565

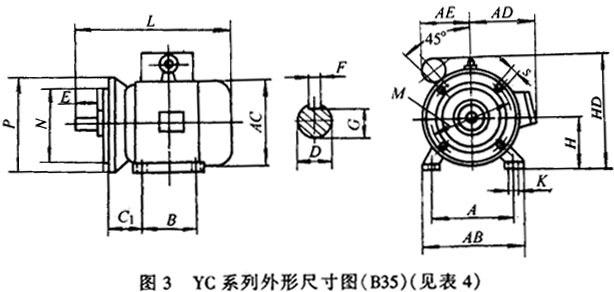

表4 （單位：mm）

中心高H	A	B	C₁	D	E	F	G	K	M	N	P	S	凸緣孔數	AB	AC	AD	AE	HD	L
80	125	100	50	19	40	6	15.5	φ10	165	130	200	12	4	157	160	—	110	200	310
90S	140		56	27	50	8	20							180	175	155	115	230	360
90L		125																	380
100L	160	140	63	28	60	8	24	φ12	215	180	250	15		205	205	180	120	260	430
112M	190		70											245	230	190	130	295	450
132S	216		89	38	80	10	33		265	230	300			280	270	210	145	330	525
132M		178																	565
