WJ系列中空軸型蝸輪減速機，是國內外目前很愛用戶歡迎的新型減速裝置，它具有造型美觀，采用國外的（方箱形）外形，箱體材料分鑄件與優質合金二大類，優質鋁合金外型的產品可與國外產品相媲美，而且具有結構簡單，性能可靠，維修方便、噪音低、輸出扭矩大、更值得一提的是該產品安裝靈活方便，可進行多面體安裝形式。適用于食品、陶瓷、飲料、電子、橡膠、包裝、制藥、化工、紡織機械等各行業生產流水線。

點擊查看WJ系列減速機實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings2007瀏覽插件

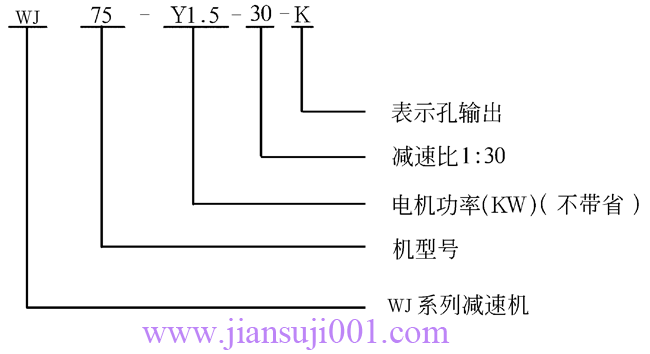

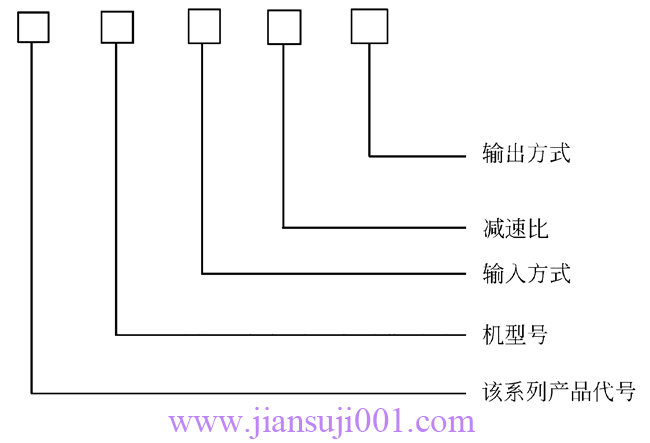

WJ系列中空軸型蝸輪減速機標記示例

標記示例

WJ系列中空軸型蝸輪減速機標記示例 ]

WJ系列中空軸型蝸輪減速機標記示例

產品代號	機型號	輸入方式		公稱減速比	輸入方式		其它要求
Wj	30	Y	表示帶電機，并要標明電機功率（KW）	7.5	F2	表示配輸出法蘭	文字說明
				10
	40	F1	表示孔輸入，并配輸入法蘭	15	K	表示孔輸出
				20
	50	Z1	表示輸入不配輸入法蘭	25	Z2	表示單向軸輸出
				30
	63			40	ZZ2	表示雙向軸輸出
	75			50
	90			60
				80

WJ系列減速機型號規格選型參考表

機型	輸入功率（KW）		公稱速比	7.5	10		15	20	25	30	40	50	60	80
機型	輸入功率（KW）		實際速比	7.25	10.25		14.5	20.5	25	29	40	50	—	—
Wj30	0.09		輸出扭矩（N.m）	4.00	5.53		7.65	10.5	12.5	14.2	18.8	23.0	—	—
	0.12			5.15	6.38		9.40	12.1	16.0	17.7	22.3	28.0	—	—
	0.18			7.47	9.57		14.1	18.2	23.9	26.5	33.0	42.0	—	—
	0.25			10.3	13.2		19.6	25.3	33.2	36.9	45.9	58.4	—	—
	0.37			15.3	19.4		28.9	37.5	49.1	54.5	67.9	86.4	—	—
輸入1400r/min	輸出轉數r/min			193	136		96.5	68.2	56	48	35	28	—	—
機型	輸入功率（KW）		公稱速比	7.5	10		15	20	25	30	40	50	60	80
機型	輸入功率（KW）		實際速比	7.25	9.5		14.5	19	25.5	29	38	49	62	—
Wj40	0.12		輸出扭矩（N.m）	5.15	6.38		9.40	12.1	16.0	17.7	22.3	28.0	30.7	—
	0.18			7.47	9.57		14.1	18.2	23.9	26.5	33.0	42.0	46.1	—
	0.25			10.3	13.2		19.6	25.3	33.2	36.9	45.9	58.4	64.0	—
	0.37			15.3	19.4		28.9	37.5	49.1	54.5	67.9	86.4	94.7	—
	0.55			22.0	28.9		43.1	55.8	73.1	81.1	101	128	140	—
輸入1400r/min	輸出轉數r/min			193	147		96.5	73.5	55	48	37	28.5	22.5	—
機型	輸入功率（KW）		公稱速比	7.5	10		15	20	25	30	40	50	60	80
機型	輸入功率（KW）		實際速比	7.25	9.75		14.5	19.5	25.5	29	39	51	62	78
Wj50	0.18		輸出扭矩（N.m）	7.47	9.57		14.1	18.2	23.9	26.5	33.0	42.0	46.1	49.1
	0.25			10.3	13.2		19.6	25.3	33.2	36.9	45.9	58.4	64.0	68.2
	0.37			15.3	19.4		28.9	37.5	49.1	54.5	67.9	86.4	94.7	100
	0.55			22.0	28.9		43.1	55.8	73.1	81.1	101	128	140	150
	0.75			31.1	40.4		58.8	78.1	99.7	110	141	182	192	204
輸入1400r/min	輸出轉數r/min			193	143		96.5	72	55	48	36	27.5	22.5	18
機型	輸入功率（KW）		公稱速比	7.5	10		15	20	25	30	40	50	60	80
機型	輸入功率（KW）		實際速比	7.25	9.75		14.5	19.5	25.5	29	39	51	58	82
Wj63	0.37		輸出扭矩（N.m）	15.3	19.4		28.9	37.5	49.1	54.5	67.9	86.4	94.7	100
	0.55			22.0	28.9		43.1	55.8	73.1	81.1	101	128	140	150
	0.75			31.1	40.4		58.8	78.1	99.7	110	141	182	192	204
	1.1			45.6	59.3		86.2	114	146	162	207	267	284	372
	1.5			62.2	80.9		117	156	199	221	282	365	387	508
輸入1400r/min	輸出轉數r/min			193	143		96.5	72	55	48	36	27.5	24.1	17
機型	輸入功率（KW）	公稱速比		7.5	10	15		20	25	30	40	50	60	80
機型	輸入功率（KW）	實際速比		7.25	9.75	15		19.5	24.5	30	40	49	60	80
Wj75	0.55	輸出扭矩（N.m）		22.0	28.9	43.1		55.8	73.1	81.1	101	128	140	150
	0.75			31.3	40.4	58.8		78.1	99.7	110	141	182	192	204
	1.1			45.6	59.3	86.2		114	146	162	207	267	284	372
	1.5			62.2	80.9	117		156	199	221	282	365	387	508
	2.2			90.8	118	177		227	279	333	423	511	584	723
	3.0			124	162	243		312	383	458	580	701	801	992
輸入1400r/min	輸出轉數r/min			193	143	93		72	57	46.5	35	28.5	23	17.5
機型	輸入功率（KW）	公稱速比		7.5	10	15		20	25	30	40	50	60	80
機型	輸入功率（KW）	實際速比		7.25	9.75	14.5		20	24.5	29	40	49	59	82
Wj90	0.75	輸出扭矩（N.m）		33.2	40.4	58.8		80.1	95.8	110	145	175	197	254
	1.1			48.8	59.3	86.2		117	140	162	212	257	289	372
	1.5			66.5	80.9	117		160	191	221	290	350	392	508
	2.2			97.0	118	171		233	279	322	423	511	574	741
	3.0			133	162	253		320	383	442	580	701	788	1017
	4.0			177	215	313		427	511	590	773	935	1051	1356
輸入1400r/min	輸出轉數r/min			193	143	96.5		70	57	48	35	28.5	23.5	17.5

WJ系列一中空軸型蝸輪減速器許用扭矩表

機型	Wj30	Wj40	Wj50	Wj63	Wj75	Wj90
許用扭矩極限值	25	55	100	180	280	400

WJ30、WJ40、WJ50、WJ63、WJ75、WJ90中空軸型蝸輪減速器外型安裝尺寸

2J一F1一K WJ一Y一K中空軸型蝸輪減速器外型安裝尺寸

機型號	中心矩A	安裝尺寸
機型號	中心矩A	H0	A1	A2	E	M	DGH7	V1	n-M0	a°	DH8	D1	D2	T	S	n-d0
Wj30	30	40	55	70	44	65	55	13	4-M6	0°	60 95	75 115	90 140	3 3.5	5.5	14-φ7
wj40	40	50	70	90	60	75	60	16	4-M6	45°	95 110	115 130	140 160	3.5 3.5	6.5	14-φ7
wj50	50	60	80	104	70	85	70	20	4-M6	45°	95 110 130	115 130 165	140 160 200	3.5 4 4	7.5	14-φ9
wj63	63	72	100	130	85	95	80	22	8-M8	0°	110 130 130	130 165 165	160 200 200	4 4 4	8	14-φ9
wj75	75	86	120	154	90	115	95	26	8-M8	0°	130 130 180	165 165 215	200 200 250	4 4 4.5	10	14-φ11
wj90	90	104	140	172	100	130	110	33	8-M10	0°	130 130 180	165 165 215	200 200 250	4 4 4.5	11	14-φ11

機型號	中心矩A	輸入孔			輸出孔			外形尺寸
機型號	中心矩A	d1H7	b1	t1	d2H7	b2	t2	B1	B2	N	N1	G	F	H	L1	L2
Wj30	30	9 11	3 4	10.4 12.8	14	5	16.3	80	98	64	58	56	32	22 22	63 63	詳見 Y 系列標準電機
wj40	40	11 14	4 5	12.8 16.3	19	6	21.3	100	220	80	74	72	44	22 22	74 74
wj50	50	11 14 19	4 5 6	12.8 16.3 21.3	25	8	28.3	120	145	94	88	85	50	22 22 30	83 83 91
wj63	63	14 19 24	5 6 8	16.3 21.3 27.3	25	8	28.3	145	175	112	106	102	66	22 30 40	95 103 113
wj75	75	19 24 28	6 8 8	21.3 27.3 31.2	28	8	31.3	175	206	120	116	112	72	30 40 40	120 130 130
wj90	90	19 24 28	6 8 8	21.3 27.3 31.3	35	10	38.3	210	240	140	134	130	80	30 40 40	137 147 147

WJ減速器軸輸入、軸輸出、蝸桿同速度軸輸出的尺寸

型號	Wj-Z1						Wj-Z2、ZZ2							延伸蝸桿軸
型號	e	el	s	D	b	t	L	L1	L2	S1	dljs6	b1	t1	H	H1	S2	d2js6	b2	t2
wj30	70	22	M4	9	3	10.2	130	30	100	M5	14	5	16.1	65	45	M4	9	3	10.2
wj40	85	25	M4	11	4	12.6	166	40	126	M6	19	6	21.1	82	55	M4	11	4	12.6
wj50	105	30	M5	14	5	16.1	200	50	150	M8	25	8	27.2	88	65	M5	14	5	16.1
wj63	130	40	M6	19	6	21.1	230	55	175	M8	25	8	28.2	115	75	M6	19	6	21.1
wj75	155	50	M8	24	8	27.2	250	60	190	M8	28	8	31.2	140	90	M8	24	8	27.2
wj90	175	50	M8	24	8	27.2	310	80	230	M10	35	10	38.2	160	110	M8	24	8	27.2

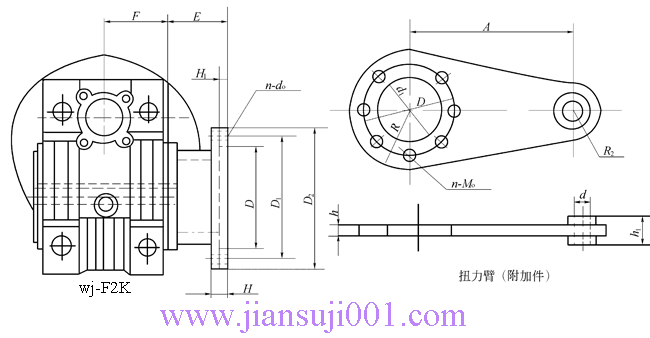

輸出法蘭、扭力臂外型及安裝尺寸

機型號	輸出法蘭尺寸								扭力臂尺寸
機型號	F	E	H	H1	DH8	D1	D2	n-d0	d1H8	D	A	R	R2	h	h1	d	n-M0
wj30	29	26	6	4	50	68	80	4-φ6.5	55	65	85	38	15	4	14	φ8	8-φ7
wj40	37	31	7	4	60	87	110	4-φ9	60	75	100	45	18	4	14	φ10	8-φ7
wj50	44	47	9	5	70	90	125	4-φ11	70	85	100	50	18	4	14	φ10	8-φ9
wj63	53	30	10	6	115	150	180	4-φ11	80	95	150	55	20	6	14	φ10	8-φ9
wj75	57	55	13	6	130	165	200	4-φ14	95	115	200	70	30	6	25	φ20	8-φ9
wj90	67	55	13	6	152	175	210	4-φ14	110	130	200	80	30	6	25	φ20	8-φ11

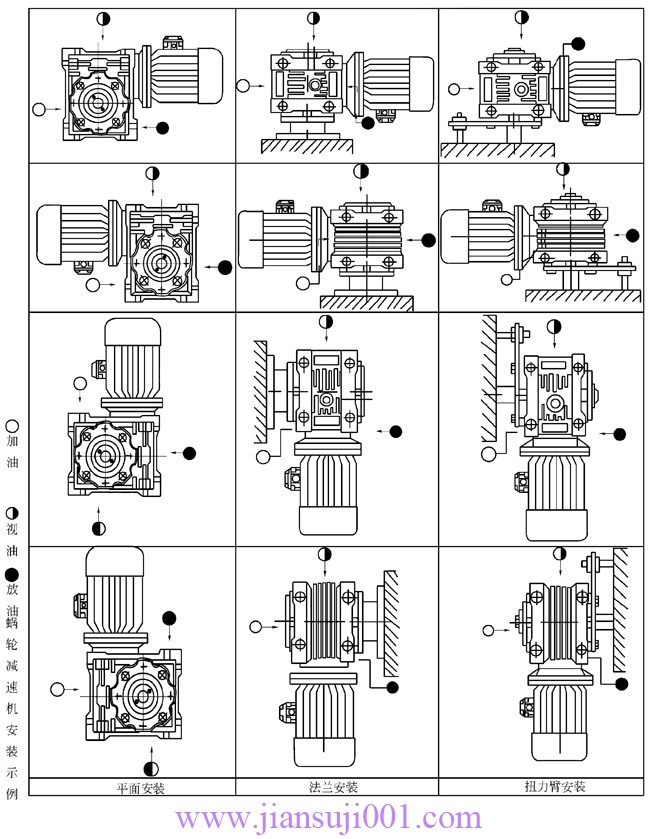

WJ系列中空軸型蝸輪減速機安裝示例

一、使用、安裝

1、本系列減速機可在室外、各種場合安裝使用，環境溫度可在-15℃一+40℃范圍內使用。

2、本系列減速機允許連續工作，同時允許正反轉，也可在任何角度、方向安裝。

3、額定輸入轉數為1500r/min為益，不宜過高。

4、安裝使用應校對準減速機安裝中心線，水平及相關連尺寸，不允許超過連接件的允許范圍。

二、潤滑、維修

1、本系列減速機采用蝸桿油潤滑，產品出廠已加夠潤滑油，在初次使用到二個月左右，（每天按8小時計）應更換新油，以后約每隔4個月（每天按8小時計）左右更換一次。

2、注意：在任意角度安裝時，通氣孔油塞一定要置位于上方，箱體內一定要保持足夠的潤滑油，并要及時檢查，嚴禁缺油使用。
