產品展示

CS250，梯形絲杠80×10提升力和提升速度表

CS350，梯形絲杠100×10提升力和提升速度表

CS500，梯形絲杠120×14提升力和提升速度表

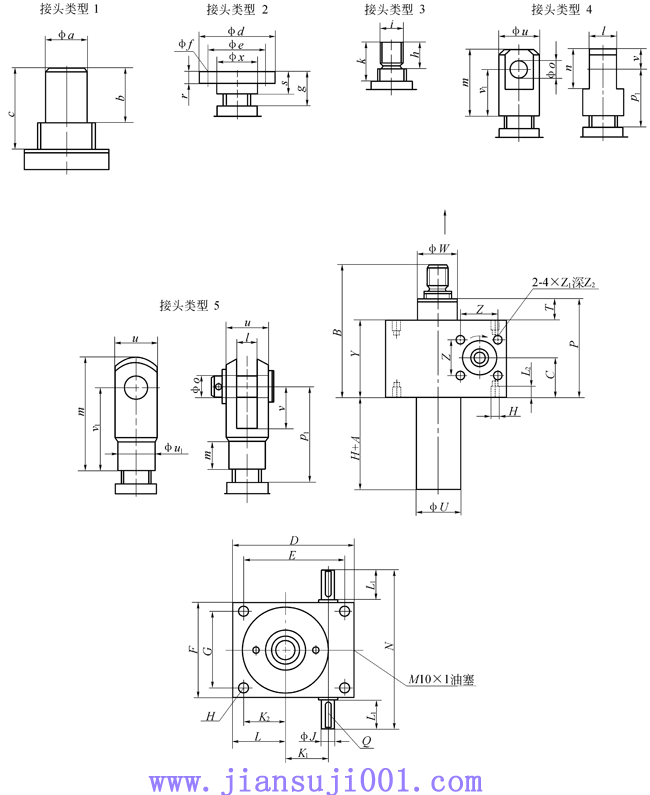

CS型蝸輪絲杠升降機A型結構聯結尺寸

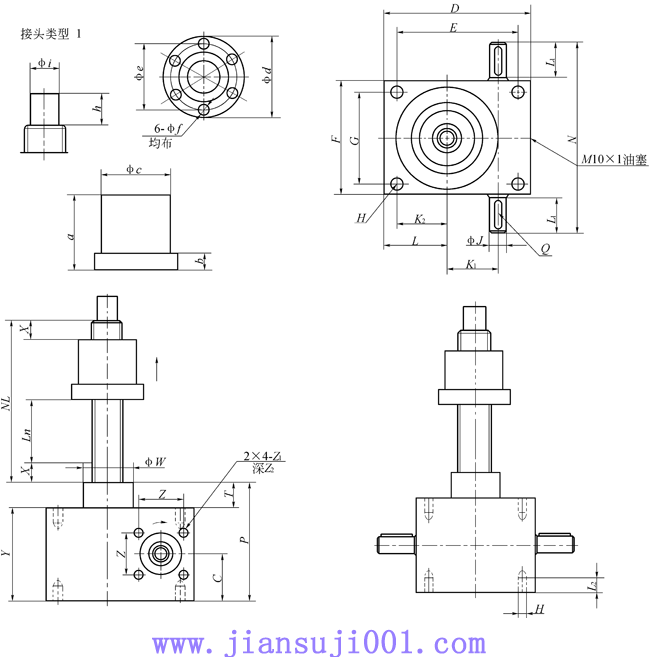

CS型蝸輪絲杠升降機B型結構聯結尺寸

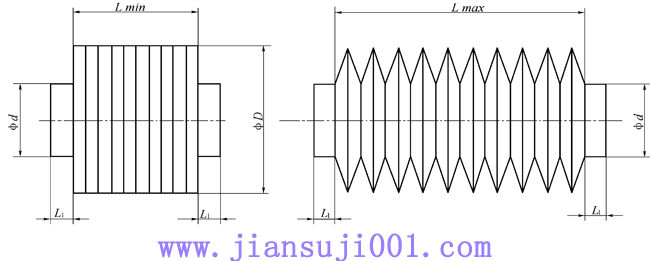

風箱式防護套規格尺寸（PB）：（附加要求“S”標配）

頁次：2/3 每頁10條共30條信息分頁：[1][2][3]

轉速rpm	提升速度		F=250(KN)				F=200(KN)				F=150(KN)
	提升速度		N		L		N		L		N		L
	N	L	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW
1500	1.50	0.375	209.4	32.9	71.1	11.2	167.5	26.3	56.8	8.9	125.7	19.7	42.6	6.7
1000	1.00	0.250	209.4	21.9	71.1	7.4	167.5	17.5	56.8	6.0	125.7	13.2	42.6	4.5
750	0.75	0.188	209.4	16.4	71.1	5.6	167.5	13.2	56.8	4.5	125.7	9.9	42.6	3.3
600	0.6	0.150	209.4	13.2	71.1	4.5	167.5	10.5	56.8	3.6	125.7	7.9	42.6	2.7
500	0.5	0.125	209.4	11.0	71.1	3.7	167.5	8.8	56.8	3.0	125.7	6.6	42.6	2.2
300	0.3	0.075	209.4	6.6	71.1	2.2	167.5	5.3	56.8	1.8	125.7	3.9	42.6	1.3
100	0.1	0.025	209.4	2.2	71.1	0.7	167.5	1.8	56.8	0.6	125.7	1.3	42.6	0.4
50	0.05	0.013	209.4	1.1	71.1	0.4	167.5	0.9	56.8	0.3	125.7	0.7	42.6	0.2

轉速rpm	提升速度		F=100(KN)				F=80(KN)				F=60(KN)				F=40(KN)
	提升速度		N		L		N		L		N		L		N		L
	N	L	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW
1500	1.50	0.375	83.8	13.2	28.4	4.5	67.0	10.5	22.7	3.6	50.3	7.9	17.1	2.7	33.5	5.3	11.4	1.8
1000	1.00	0.250	83.8	8.8	28.4	3.0	67.0	7.0	22.7	2.4	50.3	5.3	17.1	1.8	33.5	3.5	11.4	1.2
750	0.75	0.188	83.8	6.6	28.4	2.2	67.0	5.3	22.7	1.8	50.3	3.9	17.1	1.3	33.5	2.6	11.4	0.9
600	0.6	0.150	83.8	5.3	28.4	1.8	67.0	4.2	22.7	1.4	50.3	3.2	17.1	1.1	33.5	2.1	11.4	0.7
500	0.5	0.125	83.8	4.4	28.4	1.5	67.0	3.5	22.7	1.2	50.3	2.6	17.1	0.9	33.5	1.8	11.4	0.6
300	0.3	0.075	83.8	2.6	28.4	0.9	67.0	2.1	22.7	0.7	50.3	1.6	17.1	0.5	33.5	1.1	11.4	0.4
100	0.1	0.025	83.8	0.9	28.4	0.3	67.0	0.7	22.7	0.2	50.3	0.5	17.1	0.2	33.5	0.4	11.4	0.1
50	0.05	0.013	83.8	0.4	28.4	0.1	67.0	0.4	22.7	0.1	50.3	0.3	17.1	0.1	33.5	0.2	11.4	0.1

轉速rpm	提升速度		F=350(KN)				F=300(KN)				F=250(KN)
	提升速度		N		L		N		L		N		L
	N	L	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW
1500	1.50	0.375	371.4	58.3	126.6	19.9	318.3	50.0	108.5	17.0	265.3	41.7	90.4	14.2
1000	1.00	0.250	371.4	38.9	126.6	13.3	318.3	33.3	108.5	11.4	265.3	27.8	90.4	9.5
750	0.75	0.188	371.4	29.2	126.6	9.9	318.3	25.0	108.5	8.5	265.3	20.8	90.4	7.1
600	0.6	0.150	371.4	23.3	126.6	8.0	318.3	20.0	108.5	6.8	265.3	16.7	90.4	5.7
500	0.5	0.125	371.4	19.4	126.6	6.6	318.3	16.7	108.5	5.7	265.3	13.9	90.4	4.7
300	0.3	0.075	371.4	11.7	126.6	4.0	318.3	10.0	108.5	3.4	265.3	8.3	90.4	2.8
100	0.1	0.025	371.4	3.9	126.6	1.3	318.3	3.3	108.5	1.1	265.3	2.8	90.4	0.9
50	0.05	0.013	371.4	1.9	126.6	0.7	318.3	1.7	108.5	0.6	265.3	1.4	90.4	0.5

轉速rpm	提升速度		F=200(KN)				F=150(KN)				F=100(KN)				F=50(KN)
	提升速度		N		L		N		L		N		L		N		L
	N	L	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW
1500	1.50	0.375	212.2	33.3	72.3	11.4	159.2	25.0	54.3	8.5	106.1	16.7	36.2	5.7	53.1	8.3	18.1	2.8
1000	1.00	0.250	212.2	22.2	72.3	7.6	159.2	16.7	54.3	5.7	106.1	11.1	36.2	3.8	53.1	5.6	18.1	1.9
750	0.75	0.188	212.2	16.7	72.3	5.7	159.2	12.5	54.3	4.3	106.1	8.3	36.2	2.8	53.1	4.2	18.1	1.4
600	0.6	0.150	212.2	13.3	72.3	4.5	159.2	10.0	54.3	3.4	106.1	6.7	36.2	2.3	53.1	3.3	18.1	1.1
500	0.5	0.125	212.2	11.1	72.3	3.8	159.2	8.3	54.3	2.8	106.1	5.6	36.2	1.9	53.1	2.8	18.1	0.9
300	0.3	0.075	212.2	6.7	72.3	2.3	159.2	5.0	54.3	1.7	106.1	3.3	36.2	1.1	53.1	1.7	18.1	0.6
100	0.1	0.025	212.2	2.2	72.3	0.8	159.2	1.7	54.3	0.6	106.1	1.1	36.2	0.4	53.1	0.6	18.1	0.2
50	0.05	0.013	212.2	1.1	72.3	0.4	159.2	0.8	54.3	0.3	106.1	0.6	36.2	0.2	53.1	0.3	18.1	0.1

轉速rpm	提升速度		F=500(KN)				F=400(KN)				F=300(KN)				F=200(KN)				F=150(KN)				F=100(KN)				F=50(KN)
	提升速度		N		L		N		L		N		L		N		L		N		L		N		L		N		L
	N	L	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW	Nm	KW
1000	1.00	0.250	531	55.6	181	18.9	424	44.4	145	15.2	318	33.3	108	11.4	212	22.2	72	7.6	159	16.7	54	5.7	106	11.1	36	3.8	53	5.6	18	1.9
750	0.75	0.188	531	41.7	181	14.2	424	33.3	145	11.4	318	25.0	108	8.5	212	16.7	72	5.7	159	12.5	54	4.3	106	8.3	36	2.8	53	4.2	18	1.4
600	0.6	0.150	531	33.3	181	11.4	424	26.7	145	9.1	318	20.0	108	6.8	212	13.3	72	4.5	159	10.0	54	3.4	106	6.7	36	2.3	53	3.3	18	1.1
500	0.5	0.125	531	27.8	181	9.5	424	22.2	145	7.6	318	16.7	108	5.7	212	11.1	72	3.8	159	8.3	54	2.8	106	5.6	36	1.9	53	2.8	18	0.9
300	0.3	0.075	531	16.7	181	5.7	424	13.3	145	4.5	318	10.0	108	3.4	212	6.7	72	2.3	159	5.0	54	1.7	106	3.3	36	1.1	53	1.7	18	0.6
100	0.1	0.025	531	5.6	181	1.9	424	4.4	145	1.5	318	3.3	108	1.1	212	2.2	72	0.8	159	1.7	54	0.6	106	1.1	36	0.4	53	0.6	18	0.2
50	0.05	0.013	531	2.8	181	0.9	424	2.2	145	0.8	318	1.7	108	0.6	212	1.1	72	0.4	159	0.8	54	0.3	106	0.6	36	0.2	53	0.3	18	0.1

型號CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
絲杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
A	20	20	30	30	45	55	55	65	90
B	77	97（110）	120（124）	132	182	255	275	360	466
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	25.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
P	62	74（87）	93（97）	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12（25）	18（22）	23	32	40	40	50	60
ΦU	28	32	40	50	65	90	125	150	180
ΦW	26	30（48）	40（57）	46	70	85	120	145	170
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
絲杠接頭類型1
Φak6	8	12	15	20	25	40	60	80	95
b	12	15	20	25	30	45	75	100	120
c	15	20	25	30	35	55	90	115	140
絲杠接頭類型2
Φd	50	65	80	90	110	150	220	260	310
Φe	40	48	60	67	85	117	170	205	240
Φf	4×Φ7	4×Φ9	4×Φ11	4×Φ11	4×Φ13	4×Φ17	4×Φ25	4×Φ32	4×Φ38
g	19	24	28	28	34	57	72	92	142
s	16	20	21	23	30	50	60	80	120
r	6	7	8	10	15	20	30	40	40
Φx	26	30	40	46	70	85	120	145	170
絲杠接頭類型3
h	12	19	20	22	29	48	58	78	118
i	M8	M12	M14	M20	M30	M36	M64×3	M72×3	M100×3
k	15	23	25	27	35	55	70	90	140
絲杠接頭類型4
l h10	12	15	20	30	35	40	80	110	120
m	40	55	63	78	100	130	155	220	330
n	20	30	36	45	60	66	110	170	230
Φo H8	8	10	12	16	20	22	60	80	90
p1	33	44	52	58	74	104	117	147	222
Φu	25	30	40	45	60	85	120	160	170
v	10	15	18	25	30	33	50	85	130
v1	30	40	45	53	70	97	105	135	200
絲杠接頭類型5
l H10	8	12	14	20	30	36	——	——	——
m	42	61	72	105	160	188	——	——	——
n	26	37	44	65	100	116	——	——	——
Φo H8	8	12	14	20	30	35	——	——	——
p1	35	52	63.5	85	124	151	——	——	——
u	16	24	27	40	60	70	——	——	——
Φu1	14	20	24.5	34	52	60	——	——	——
v	16	24	28	40	60	72	——	——	——
v1	32	48	56	80	120	144	——	——	——

型號	D	d	L1	L（max-min）	安裝方式
CS2.5-PB	50	26	10	Demanded	H or V
CS5-PB	65	30（48）	13	Demanded	H or V
CS10-PB	80	40（57）	13	Demanded	H or V
CS25-PB	90	46	13	Demanded	H or V
CS50-PB	110	70	15	Demanded	H or V
CS150-PB	145	85	30	Demanded	H or V
CS250-PB	180	120	30	Demanded	H or V
CS350-PB	220	145	30	Demanded	H or V
CS500-PB	250	170	30	Demanded	H or V

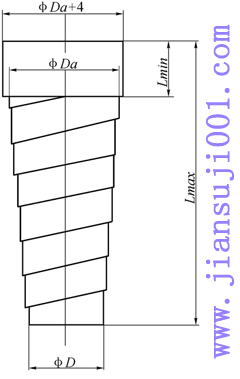

型號	D	Da	Lmax	Lmin
CS2.5-SP	26	38～51	150～500	20～40
CS5-SP	30	39～59	150～750	30～50
CS10-SP	40	51～91	150～2200	30～120
CS25-SP	46	63～123	150～3000	30～150
CS50-SP	70	85～142	250～3000	30～150
CS150-SP	85	112～164	250～3000	50～180

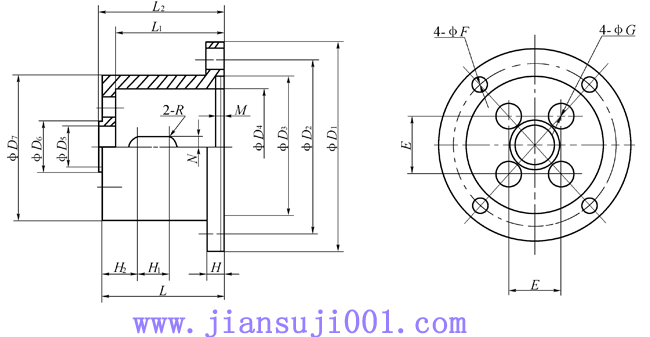

型號	D1	D2	D3	D4	D5	D6	D7	L	L1	L2	H	H1	H2	M	N	E	F	G
CS2.5-MA	90	75	60	54	16	22	62	57	51	58.5	8	15	16	3	8	24	5.5	6.6
CS5-MA	120	100	80	62	25	32	74	82	75	83.5	10	20	20	4	12	32.5	7	9
CS10-MA	140	110	95	65	25	35	82	100	90	101.5	12	20	20	4	12	35	9	9
CS25-MA	160	130	110	80	30	40	100	120	110	121.5	12	25	25	4	12	44	9	9
CS50-MA	160	130	110	96	40	52	116	150	137	151.5	12	25	25	4	12	55	9	11

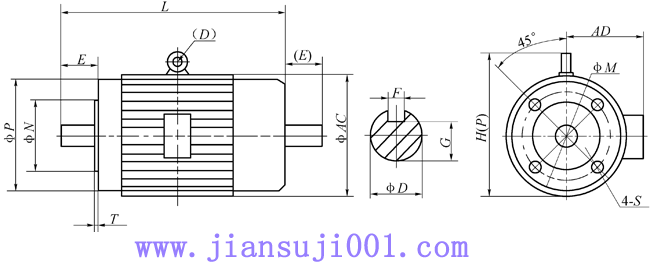

型號	規格	功率	外形特征		安裝尺寸及公差											外觀尺寸
型號	規格	(KW)	機座	凸緣	D		E	F		G	M	N		S	T	AC	AD	H(b)	L
CS2.5-MT	Y2-632-4	0.18	63	FT75	11	+0.008 -0.003	23	4	0 -0.030	8.5	75	60	+0.012 -0.007	M5	2.5	130	70	-	230
CS5-MT	Y2-801-4	0.55	80	FT100	19	±0.310	40	6	0 -0.030	15.5	100	80	+0.012 -0.007	M6	3.0	175	145	-	295
CS10-MT	Y2-90S-4	1.1	90S	FT115	24	±0.310	50	8	0 -0.036	20	115	95	+0.013 -0.009	M8	3.0	195	155	-	320
CS25-MT	Y2-100L-4	3	100L	FT130	28	±0.370	60	8	0 -0.036	24	130	100	+0.013 -0.009	M8	3.5	215	180	245	385
CS50-MT	Y2-112M-4	4	112M	FT130	28	±0.370	60	8	0 -0.036	24	130	100	+0.013 -0.009	M8	3.5	240	190	263	400

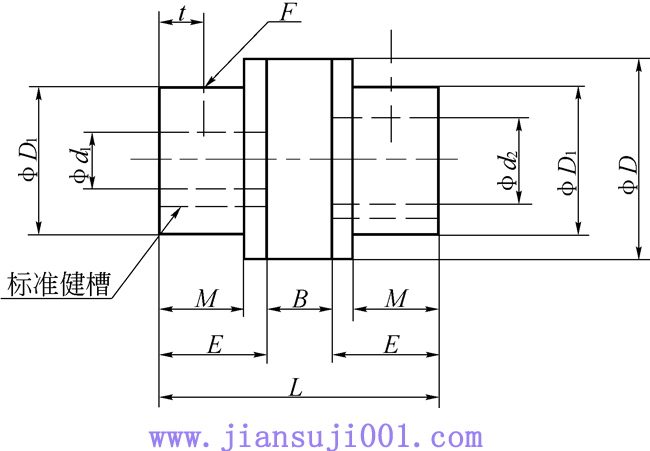

型號	D	D1	d1	d2	L	E	B	M	t	F
CS2.5-FC	30	-	9	11	35	11	13	-	5	M4
CS5-FC	40	32	10	19	66	25	16	20	10	M5
CS10-FC	40	32	14	24	66	25	16	20	10	M5
CS25-FC	65	48	16	28	90	35	20	28	15	M6
CS50-FC	65	48	20	28	90	35	2	28	15	M6
