                 一、前言


                  行星齒輪減速機是我廠主導產品之一，該產品設計先進，結構合理，適用于塔式起重機的回轉機構，也可用于其他機械傳動。


                  二、傳動原理及特點

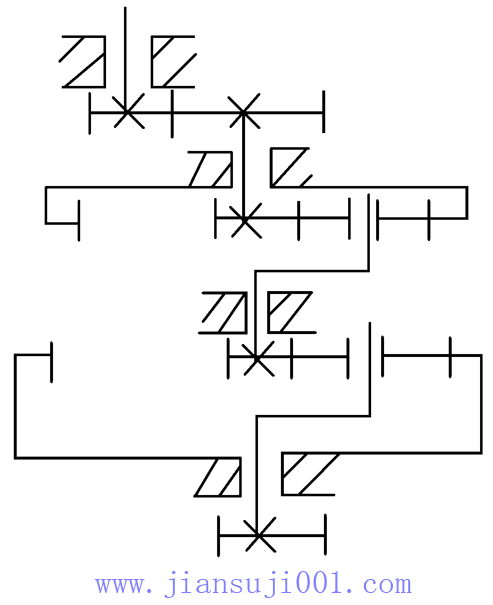

                  XJL行星齒輪減速機的傳動原理如圖1所示。其主要零件材料采用了優質合金鋼，齒輪達到了硬齒面先進技術要求；殼體零件材料采用優質鑄鋼或球墨鑄鐵；緊固螺栓均采用高強度螺栓。


              由于產品采用了行星傳動，且零件選材嚴格，加工工藝先進，因此，它具有以下特點：結構緊湊、體積小、重量輕、減速比大、輸出轉矩大、噪音低、效率高、工作平穩、安全可靠、能正反轉運轉行。


              XJL行星齒輪減速機傳動原理及特點


                  XJL行星齒輪減速機傳動原理及特點

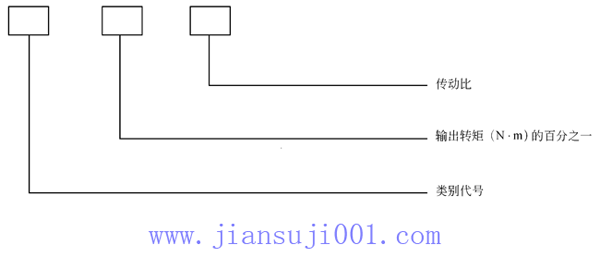

                  型號規格標示


                  XJL行星齒輪減速機型號規格標示


                  例如，輸出轉矩為10000N·m傳動比為195的行星齒輪減速機可標示為：


                   XJL——100——195





                      技術規格（見表1）


              表1










              型號



              傳動比





              80



              90



              100



              112



              125



              135



              147



              157.5



              170



              180



              195





              輸出轉矩（N·m）





              XJL-25



              2500



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○





              XJL-40



              4000



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○





              XJL-63



              6300



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○





              XJL-80



              8000



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○





              XJL-100



              10000



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○



              ○





              XJL-160



              16000



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●





              XJL-250



              25000



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●



              ●





              輸出轉速


              (r/min)



              入端轉速


              1500r/min



              18.8



              16.7



              15



              13.4



              12



              11.1



              10.2



              9.5



              8.8



              8.3



              7.7





              入端轉速


              1000r/min



              12.5



              11.1



              10



              8.9



              8



              7.4



              6.8



              6.4



              5.9



              5.6



              5.1


                  為滿足用戶需要，還可以承接各種特殊要求的非標產品的設計和制造。


                  “●”為等開發產品          “○”現生產產品





              XJL行星齒輪減速機外型及安裝尺寸


              XJL-25、XJL-40、XJL-63、XJL-80、XJL-100、XJL-160、XJL-250行星齒輪減速機外型及安裝尺寸


                  外型及安裝尺寸（見圖2，表2）










              型號



              XJL-25



              XJL-40



              XJL-63



              XJL-80



              XJL-100



              XJL-160



              XJL-250





              主


              要


              尺


              寸



              M/Z



              10/12



              10/12



              10/12



              10/12



              12/16



              12/16



              12/16





              φ­1(h7)



              φ170



              φ176



              φ220



              φ220



              φ260



              φ280



              φ330





              φ2(h7)



              φ220



              φ260



              φ260



              φ295



              φ330



              φ415



              φ415





              φ3



              φ250



              φ290



              φ290



              φ340



              φ380



              φ465



              φ465





              φ4



              φ280



              φ320



              φ320



              φ370



              φ420



              φ500



              φ500





              A(js6)



              102



              102



              102



              102



              124



              145



              155





              n-d



              12-φ11



              12-φ14



              12-φ14



              24-φ18



              24-φ18



              24-φ18



              24-φ22





              H1



              80



              80



              80



              85



              96



              105



              120





              H2



              5



              5



              5



              12



              12



              25



              12





              H3



              200



              230



              315



              315



              315



              550



              550





              H4



              245



              250



              277



              284



              347



              315



              364





              H5



              55



              60



              70



              70



              60



              100



              100





              H6



              15



              15



              20



              20



              40



              25



              20





              H7



              20



              25



              25



              30



              30



              30



              35





              入端形式



              Ⅰ



              Ⅱ






              表中H1，M/Z尺寸，可根據用戶需要確定。

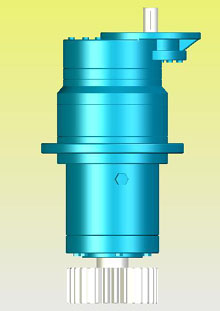

              XJL行星齒輪減速機實體模型




              XJL行星齒輪減速機實體模型





              如初次打開請耐心等待安裝瀏覽插件


              若安裝不成功請點擊下載eDrawings 2007瀏覽插件
