    概述

    蝸輪絲桿升降機，是通過蝸輪傳動絲杠完成提升、下降、推進、翻轉等功能，是一種基礎起重部件。廣泛地用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業，具有結構緊湊、體積小、重量輕、安裝方便、使用靈活、可靠性好、穩定性高、使用壽命長等優點�？梢杂秒妱�(dòng)機或其他動力直接帶動，也可能用手動。本系列蝸輪絲杠升降機可以自鎖，承載能力或其他動力直接帶動，也可能用手動。本系列蝸輪絲杠升降機可以自鎖，承載能力2.5t-25t，最高輸入轉速1500r/min，最大提升速度2.7m/min，工作環境溫度在-20-100之間

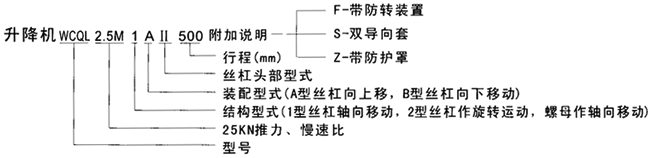

    標記

    升降機的選擇

    根據絲杠行程和提升負荷表1～表3查出所需升降機的型號，若查出的提升速度滿足不了要求，建議選用型號大一些的升降機，直至滿足要求。

    示例：

    已知：提升負荷為F=20KN，絲杠行程為200mm，提升速度為V=0.45m/min,試示所需的升降。選用升降機：根據F=20KN，行程200mm查表1.5-11，選擇WCQL2.5升降機，查表1提升速度V=03m/min，滿足不了要求若選擇WCQL5升降機，提升速度V=0.7m/min,滿足要求，應選擇WCQL5型升降機。

    表1

    表2

型號	提升力FKN	提升速度V m/min	蝸桿轉速n r/min	提升速度Vm m/min	蝸桿轉速n  r/min
WCQL2.5	25	＜0.05	＜50	＜0.0125	＜50
	20	0.3	300	0.15	600
	15	0.5	500	0.1875	750
	10	0.75	750	0.25	1000
	5	1.5	1500	0.45	1800
	2.5	1.8	1800	0.45	1800
	1	1.8	1800	0.45	1800
WCQL5	50	＜0.0583	＜50	＜0.0.146	＜50
	40	0.35	300	0.175	600
	30	0.35	300	0.219	750
	20	0.7	600	0.292	1000
	10	1.166	1000	0.525	1800
	5	2.1	1800	0.525	1800
	2.5	2.1	1800	0.525	1800
WCQL10	100	0.288	200	0.15	300
	75	0.432	300	0.25	500
	50	0.432	300	0.375	750
	35	0.864	600	0.5	1000
	20	1.44	1000	0.9	1800
	10	2.592	1800	0.9	1800
	5	2.592	1800	0.9	1800

    表3

型號	提升力FKN	提升速度V m/min	蝸桿轉速n r/min	提升速度Vm m/min	蝸桿轉速n  r/min
WCQL15	150	＜0.072	＜50	＜0.0125	＜50
	100	0.288	200	0.15	300
	180	0.288	200	0.25	500
	60	0.432	300	0.3	600
	40	0.72	500	0.5	1000
	20	1.44	1000	0.9	1800
	10	2.592	1800	0.9	1800
WCQL20	200	0.15	100	0.1	200
	160	0.15	100	0.15	300
	120	0.3	200	0.15	300
	100	0.3	200	0.25	500
	75	0.45	300	0.375	750
	50	0.75	500	0.5	1000
	25	1.5	1000	0.9	1800
WCQL25	250	0.075	500	0.025	50
	200	0.15	100	0.1	200
	160	0.15	100	0.15	300
	130	0.3	200	0.15	300
	100	0.45	300	0.25	500
	75	0.45	300	0.3	600
	50	0.9	600	0.5	1000

    注：C型為Ⅱ型結構型式的A型裝配式，D型為Ⅱ型結構型式的B型裝配型式

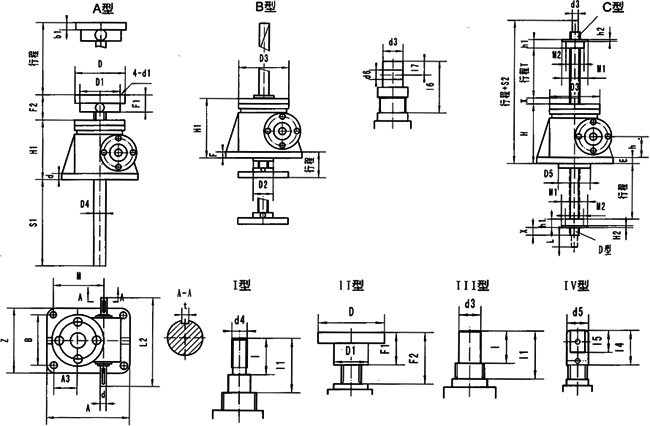

WCQL型升降機主要參數及尺寸

型號	外形尺寸						安裝尺寸
	H	H1	B	M	N	A	b	h	D2	D3	D4	D5		S2	A1
2.5	97	105.5	120	135	90	165	12	45	48	98	45	68	行程T+20	215	45
5	130	142	155	168	114	212	18	61.5	65	122	60	83	行程T+20	270	57
10	150	156.5	200	190	155	235	16	70	80	150	76	110	行程T+20	335	67
15	150	156.5	200	190	155	235	16	70	80	150	76	110	行程T+20	335	67
20	176	182	215	240	160	295	20	87	100	185	83	140	行程T+20	401	72
25	217	225	260	280	190	350	25	102	130	205	114	160	行程T+20	467	97



型號	安裝尺寸										安裝尺寸				安全裕度
	A2	A3	L1	L2	F	E	e	4-d2	d(k6)	t	M1	M2	h1	h2	X
2.5	50	65	110.5	190	8.5	26	5.5	14	16	5	80	50	45	15	20
5	58	80	132	228	12	30	6	17	20	6	87	70	60	18	20
10	63.5	86	172	280	6.5	34	7	21	25	8	110	90	75	25	25
15	63.5	86	172	280	6.5	34	7	21	25	8	110	90	75	25	25
20	95	122.5	213.5	322	6	39	6	28	28	8	120	90	100	30	25
25	95	130	221	355	8	52	10	35	34	10	155	130	120	35	25



型號	絲桿頭部連接型式
	Ⅰ		Ⅱ							Ⅲ			Ⅳ
	d3	t	t1	D	D1	D2	b1	F1	F2	t2	t3	d4	d5	d6(H8)	b3	t4	t5	t6	t7
2.5	20	30	45	98	75	14	12	30	45	30	45	M22×1.5-6g	50	25	30	70	50	85	25
5	25	40	51	122	85	17	18	40	51	32	51	M30×2-6g	65	35	42	105	75	117	37.5
10	40	50	73.5	150	105	21	20	50	73.5	50	73.5	M42×2-6g	90	50	60	130	100	135.5	50
15	40	50	73.5	150	150	21	20	50	73.5	50	73.5	M42×2-6g	90	50	60	130	100	153.5	50
20	50	60	80	185	140	26	20	60	80	60	80	M48×4-6g	110	60	75	150	120	170	60
25	70	63	92	205	155	27	25	63	92	633	92	M72×23-6g	130	70	90	175	140	204	70
