SCWU、SCWS、SCWO型軸裝式圓弧圓柱蝸桿減速機的傳動總效率JB/T6387-1992

公稱傳動比i_N	型號	SCWU、SCWS、SCWO
	n₁/r·min^-1	a/mm
	n₁/r·min^-1	63	80	100	125	140	160	180	200	225	250	280	315
5	1500	90.5	92.2	92.9	94.7	－	95.2	－	95.8	－	96.4	－	96.8
	1000	90.1	91.8	93.0	94.3	－	95.0	－	95.5	－	96.3	－	96.6
	750	89.6	91.3	92.2	93.8	－	94.4	－	95.0	－	95.8	－	96.3
	500	89.0	90.7	91.3	92.8	－	93.6	－	94.3	－	95.2	－	95.9
6.3	1500	89.6	91.3	92.3	94.1	94.5	94.9	95.0	95.3	95.9	96.0	96.4	96.5
	1000	88.2	90.9	91.5	93.3	94.0	94.5	94.7	95.1	95.8	96.0	96.3	96.4
	750	87.8	90.9	91.1	92.8	93.4	94.0	94.2	94.4	95.1	95.4	95.8	96.1
	500	87.2	89.3	90.2	92.0	92.6	93.2	93.5	93.9	94.6	94.8	95.2	95.6
8	1500	88.1	90.0	91.1	92.9	93.8	94.2	94.6	94.7	95.3	95.4	95.7	95.9
	1000	87.3	89.3	90.9	92.7	93.2	93.8	94.2	94.5	95.2	95.5	95.7	95.9
	750	87.0	88.5	90.0	92.0	92.6	93.2	93.6	93.8	94.5	94.7	95.1	95.4
	500	85.9	87.7	89.5	91.9	91.4	91.9	92.2	92.5	93.5	93.7	94.2	94.6
10	1500	85.8	88.1	89.5	91.3	92.3	93.1	93.6	93.9	94.2	94.6	94.9	95.1
	1000	84.6	87.0	88.9	91.2	91.6	92.3	92.7	93.0	93.8	94.1	94.5	94.8
	750	82.5	86.7	88.1	90.2	91.0	91.7	92.4	92.3	93.2	93.6	94.0	94.3
	500	83.5	85.1	87.3	88.7	89.4	90.5	91.0	91.1	92.0	92.3	92.6	93.4
12.5	1500	83.2	86.5	87.9	90.4	91.3	92.3	92.9	93.1	93.7	93.9	94.6	94.7
	1000	82.6	85.2	87.5	89.9	90.7	91.5	92.1	92.5	93.1	93.5	94.0	94.3
	750	82.4	85.1	86.5	89.0	90.4	91.1	91.7	92.0	92.8	93.2	93.7	93.9
	500	81.8	84.2	85.7	87.5	88.7	89.4	90.0	90.4	91.2	91.6	92.0	92.5
16	1500	80.1	83.9	85.3	88.0	89.2	90.4	90.6	91.5	91.9	92.2	92.6	93.3
	1000	79.2	82.5	84.9	87.5	88.2	89.3	89.7	90.4	91.1	91.7	92.1	92.8
	750	78.8	81.4	83.8	86.9	87.2	87.9	88.5	89.6	90.4	91.1	91.6	92.1
	500	78.3	81.2	82.6	83.3	85.3	87.0	87.7	88.6	89.3	89.7	90.0	91.1
20	1500	78.7	81.5	82.8	86.5	87.5	88.7	89.3	90.5	90.8	91.4	91.9	92.5
	1000	77.3	80.5	81.9	85.4	86.6	88.1	88.4	89.5	90.2	90.9	91.5	92.0
	750	76.7	79.8	81.6	83.1	85.7	87.0	87.4	88.7	89.2	90.1	90.7	91.3
	500	75.6	78.4	79.6	80.4	82.9	84.5	85.7	87.2	87.7	88.3	89.1	89.8
25	1500	75.1	78.7	80.8	84.0	85.1	86.8	87.3	88.8	89.3	90.9	90.7	91.5
	1000	74.9	78.5	79.7	83.5	84.6	86.1	86.6	87.4	88.2	89.5	90.2	90.8
	750	74.4	77.2	78.8	82.1	83.2	84.5	85.5	86.6	87.5	88.4	89.4	90.0
	500	73.0	76.7	78.0	80.4	81.6	82.9	83.8	84.6	86.0	86.8	87.5	88.3
31.5	1500	70.0	72.8	75.1	79.9	81.3	83.5	83.9	84.7	85.5	86.4	86.9	88.2
	1000	68.6	71.3	75.4	79.2	80.2	81.5	82.7	84.2	85.0	85.6	86.2	87.1
	750	68.7	70.4	73.2	77.7	78.7	79.7	80.5	81.6	82.3	83.6	85.2	86.2
	500	66.1	67.8	71.3	74.4	76.2	77.6	78.5	79.6	80.8	81.7	82.4	84.2
40	1500	68.7	70.3	72.6	77.3	78.6	80.6	81.7	83.3	84.0	85.3	85.8	86.5
	1000	67.3	69.0	72.2	76.1	77.5	79.2	79.7	81.0	82.3	83.5	84.3	85.0
	750	65.1	68.2	70.8	73.7	75.2	77.3	78.1	79.6	80.9	82.3	83.4	84.6
	500	63.0	65.7	67.2	71.1	73.0	74.3	75.6	77.5	78.7	79.5	80.5	81.7
50	1500	64.9	66.8	69.1	73.6	75.0	77.5	78.3	80.7	81.6	81.9	83.6	84.1
	1000	63.8	64.6	66.8	72.6	74.0	76.4	77.5	79.9	79.9	81.0	82.7	83.7
	750	62.7	64.6	66.5	70.7	72.2	74.1	75.6	76.9	78.3	79.6	81.6	82.5
	500	60.5	64.0	65.6	68.3	69.6	71.4	72.6	74.8	75.8	76.4	78.1	79.2
63	1500	—	63.4	66.1	71.1	73.0	75.2	76.4	78.8	80.2	80.0	80.4	83.1
	1000	—	61.5	63.5	69.2	71.8	73.3	75.0	76.2	78.0	78.2	79.3	81.8
	750	—	61.1	62.5	68.2	70.3	71.5	73.7	74.8	77.1	76.9	78.4	80.9
	500	—	60.3	61.1	65.2	67.3	68.6	69.8	72.4	74.6	74.6	74.9	77.5

SCWU、SCWS、SCWO型圓弧圓柱蝸桿減速機的蝸桿蝸輪嚙合滑動速度JB/T6387-1992

SCWU、SCWS、SCWO型圓弧圓柱蝸桿減速器的蝸桿蝸輪嚙合滑動速度v_e見下表

蝸桿蝸輪嚙合滑動速度v_e/m·s^-1

SCWU、SCWS、SCWO型圓弧圓柱蝸桿減速機的實際傳動比JB/T6387-1992

公稱傳動比i_N	型號	SCWU、SCWS、SCWO
	n₁/r·min^-1	a/mm
	n₁/r·min^-1	63	80	100	125	140	160	180	200	225	250	280	315
5	1500	3.42	4.45	5.29	6.54	—	8.13	—	10.28	—	12.47	—	15.57
	1000	2.28	2.97	3.53	4.36	—	5.42	—	6.85	—	8.32	—	10.38
	750	1.71	2.22	2.65	3.27	—	4.07	—	5.14	—	6.24	—	7.78
	500	1.14	1.48	1.76	2.18	—	2.71	—	3.43	—	4.16	—	5.19
6.3	1500	3.04	3.99	4.69	5.78	6.08	7.13	7.61	9.04	9.65	10.89	11.45	13.56
	1000	2.03	2.66	3.13	3.85	4.05	4.76	5.07	6.03	6.43	7.26	7.63	9.04
	750	1.52	1.99	2.34	2.89	3.04	3.57	3.81	4.52	4.83	5.44	5.72	6.78
	500	1.01	1.33	1.56	1.93	2.03	2.38	2.54	3.01	3.22	3.63	3.82	4.52
8	1500	2.76	3.43	4.28	4.95	5.83	6.09	7.28	7.42	9.24	9.44	10.89	11.60
	1000	1.84	2.28	2.86	3.30	3.89	4.06	4.85	4.95	6.16	6.30	7.26	7.73
	750	1.38	1.71	2.14	2.47	2.92	3.04	3.64	3.71	4.62	4.72	5.44	5.80
	500	0.92	1.14	1.43	1.65	1.94	2.03	2.43	2.47	3.08	3.15	3.63	3.87
10	1500	2.69	3.43	4.18	4.77	6.35	6.41	8.21	7.45	9.29	9.31	11.72	11.18
	1000	1.79	2.29	2.78	3.18	4.24	4.27	5.47	4.97	6.19	6.21	7.81	7.45
	750	1.34	1.71	2.09	2.38	3.17	3.21	4.10	3.73	4.64	4.66	5.86	5.59
	500	0.89	1.14	1.39	1.59	2.11	2.14	2.74	2.48	3.10	3.10	3.91	3.73
12.5	1500	2.50	3.35	4.19	4.69	5.16	6.43	6.49	7.21	7.45	9.10	9.13	11.11
	1000	1.67	2.24	2.79	3.12	3.44	4.29	4.32	4.80	4.97	6.07	6.08	7.41
	750	1.25	1.68	2.09	2.34	2.58	3.21	3.24	3.60	3.73	4.55	4.56	5.56
	500	0.83	1.12	1.40	1.56	1.72	2.14	2.16	2.40	2.48	3.03	3.04	3.70
16	1500	2.63	3.37	4.09	4.64	6.25	6.86	7.14	7.24	9.10	9.05	11.49	10.82
	1000	1.76	2.24	2.73	3.09	4.17	4.58	4.76	4.83	6.07	6.03	7.66	7.21
	750	1.32	1.68	2.05	2.32	2.12	3.43	3.57	3.62	4.55	4.53	5.75	5.41
	500	0.88	1.12	1.36	1.55	2.08	2.29	2.38	2.41	3.03	3.02	3.83	3.61
20	1500	2.27	2.94	3.52	4.24	4.92	5.26	6.62	7.02	7.90	7.24	8.94	9.43
	1000	1.51	1.96	2.35	2.83	3.28	3.51	4.41	4.68	5.27	4.83	5.96	6.29
	750	1.14	1.47	1.76	2.12	2.46	2.63	3.31	3.51	3.95	3.62	4.47	4.72
	500	0.76	0.98	1.17	1.42	1.64	1.75	2.21	2.34	2.63	2.41	2.98	3.14
25	1500	2.22	2.58	3.43	3.67	4.42	5.18	5.47	5.48	6.44	6.55	8.06	9.22
	1000	1.48	1.72	2.29	2.44	2.95	2.46	3.65	3.65	4.30	4.37	5.37	6.15
	750	1.11	1.29	1.71	1.83	2.21	2.59	2.74	2.74	3.28	3.28	4.03	4.61
	500	0.74	0.86	1.14	1.22	1.47	1.73	1.82	1.83	2.15	2.18	2.69	3.07
31.5	1500	2.60	3.33	4.04	5.05	6.19	6.17	7.05	7.11	8.99	8.89	11.36	10.60
	1000	1.74	2.22	2.69	3.37	4.12	4.11	4.70	4.74	5.99	5.93	7.57	7.07
	750	1.30	1.66	2.02	2.52	3.09	3.09	3.53	3.56	4.50	4.44	5.68	5.30
	500	0.87	1.11	1.35	1.68	2.06	2.06	2.35	2.37	3.00	2.96	3.79	3.53
40	1500	2.25	2.92	3.48	4.05	4.86	5.19	5.99	6.33	7.10	7.11	8.80	9.28
	1000	1.50	1.94	2.32	2.70	3.24	3.46	4.00	4.22	4.74	4.74	5.87	6.19
	750	1.12	1.46	1.74	2.02	2.43	2.59	3.00	3.16	3.55	3.56	4.40	4.64
	500	0.75	0.97	1.16	1.35	1.62	1.73	2.00	2.11	2.37	2.37	2.93	3.09
50	1500	2.20	2.56	3.15	3.94	4.38	4.73	5.42	5.91

中心距 a/mm	公稱傳動比i_N
	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63
	實際傳動比i_N
63	4.80	6.25	7.75	10.33	12.67	15.50	19.50	24.50	31	39	49	—
80	4.80	6.25	8.25	10.33	12.33	15.50	20.50	25.50	31	41	51	59
100	4.80	6.25	8.25	10.33	12.33	15.50	20.50	24.50	31	41	50	60
125	4.80	6.25	8.25	10.33	12.33	15.50	20.50	25.50	30	41	50	59
140	—	5.80	7.25	10.33	11.67	15.50	19.50	25.50	31	39	51	58
160	4.80	6.25	8.50	10.33	12.33	15.50	20.50	24.50	31	41	50	61
180	—	5.80	7.25	9.67	12.00	16.50	19.50	26	33	40	52	60
200	4.80	6.25	8.25	10.33	12.67	15.50	20.50	25.50	31	41	50	60
225	—	5.80	7.25	10.67	12.00	16	19.50	26	32	40	52	58
250	4.80	6.25	8.25	10.33	12.33	15.50	20.50	25.50	31	41	50	59
280	—	5.80	7.25	10.67	12.00	16	19.50	25.50	32	39	51	59
315	4.80	6.25	8.25	10.33	12.67	15.50	20.50	24.50	31	41	50	59

SCW型軸裝式圓弧圓柱蝸桿減速機選用系數JB/T6387-1992

SCW型軸裝式圓弧圓柱蝸桿減速機的安裝及使用與維護JB/T6387-1992

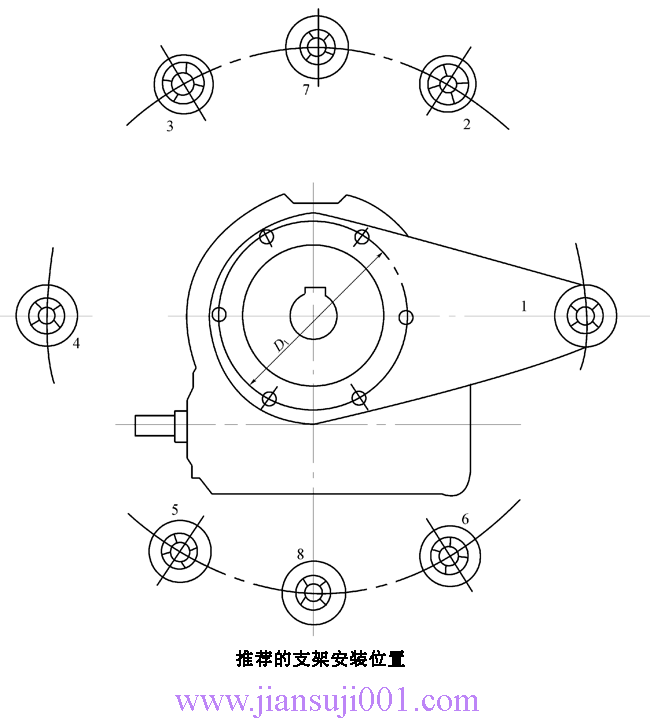

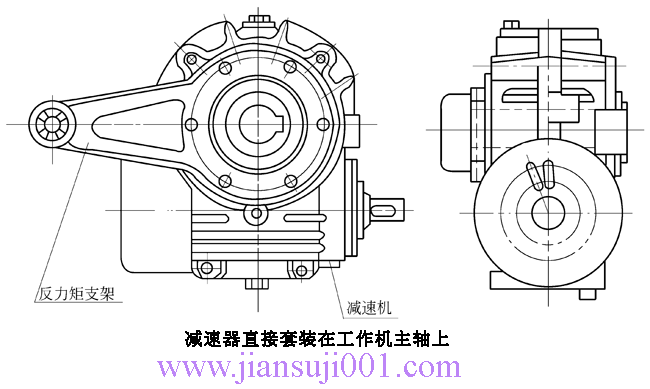

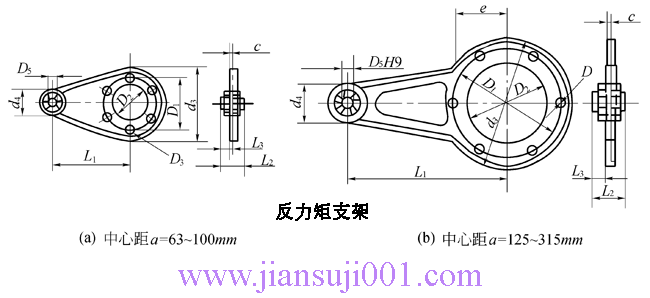

SCW型軸裝式圓弧圓柱蝸桿減速機反力矩支架尺寸圖表JB/T6387-1992

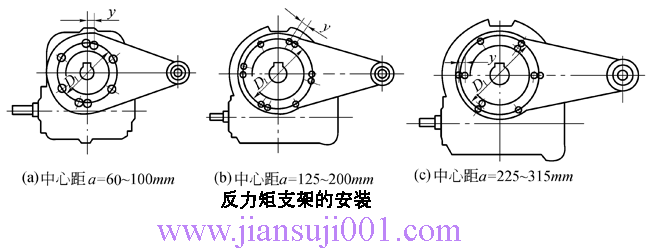

SCW型軸裝式圓弧圓柱蝸桿減速機反力矩支架的安裝JB/T6387-1992

SCW型軸裝式圓弧圓柱蝸桿減速機與工作機的安裝JB/T6387-1992

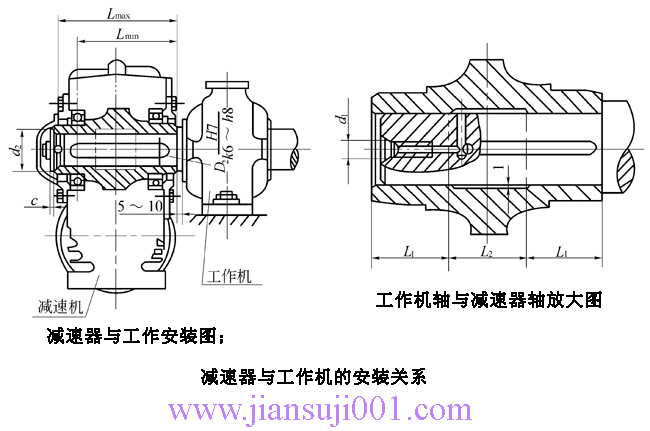

減速器與工作機的安裝

a．減速器與工作機的安裝關系參見下圖。為避免工作機主軸撓曲及在減速器蝸輪軸承上產生附加力，減速器與工作機之間的距離在不影響正常工作的條件下，應盡量小，其值為5～10mm。

b．安裝時要求與減速器相配合的工作機軸端應帶有平鍵和螺紋中心孔，平鍵按GB1095-1979的規定，中心孔應按GB145-1985規定的C型。

c．減速器沿工作機軸向定位采用軸端擋板和固定螺栓，軸端擋板與蝸輪軸固連在一起，以保證減速器軸向對中。

d．為便于減速器的拆卸，在減速器安裝前，須在工作機軸上與減速器蝸輪軸內孔退刀槽對應位置鉆與拆卸孔垂直的排泄孔，以使鐵銹溶劑通過安裝在拆卸孔上的噴射器或泵打入油槽。采用的管接頭必須與噴射器相適應。

SCW型軸裝式圓弧圓柱蝸桿減速器與工作機的安裝JB/T6387-1992

減速器與工作機安裝尺寸 /mm

中心距a	工作機軸				軸端擋板		蝸輪軸
中心距a	D₂	L_max	L_min	d₁	d₂	c	L₁	L₂
63	30	135	110	M6	44	6	50	40
80	40	145	120	M8	56	8	54	42
100	50	165	135	M8	62	8	54	64
125	60	210	170	M8	78	8	70	74
140	65	235	195	M8	78	8	75	90
160	70	245	200	M10	95	10	80	90
180	80	270	215	M10	95	10	87．5	100
200	85	280	225	M10	100	10	88	110
225	95	315	255	M10	120	10	95	130
250	105	330	265	M10	120	10	103	130
280	115	355	285	M12	140	12	105	150
315	125	395	315	M12	150	12	115	170

e．減速器與原動機和工作機之間必須對中，其誤差不得大于所用聯軸器的許用補償量。

f．減速器安裝好后用手轉動必須靈活，無卡死現象。蝸桿軸承和蝸輪軸承的軸向間隙應符合技術要求中的規定。

g．安裝好的減速器在正式使用以前，應進行空載、部分額定載荷間歇運轉1～3h后方可正式運轉，運轉應平穩、無沖擊、無異常振動和噪聲及漏油等現象，最高油溫不得超過100℃，如發現故障，應及時排除。

h．減速器潤滑油注油量參見下表，減速器的實際油量以油標為準。

型號	中心距a/mm
	63	80	100	125	140	160	180	200	225	250	280	315
	油量/L
SCWU	0.3	0.4	0.8	1.5	2	2	3.5	3.5	6	6	7	9
SCWS	0.6	0.8	1.6	2.5	4.5	5	7	8	13	14	19	28
SCWO	0.5	0.7	1.2	3.5	5	7	9.5	12	17	8	10	15

減速器潤滑油的更換

a.減速器(或新更換的蝸桿副)第一次使用時,當運轉150～300h后須更換潤滑油,在以后的使用中應定期檢查油的質量。對于混入雜質或變質的油須及時更換。一般情況下,對于長期連續工作的減速器,每500～1000h必須換油一次。對于每天工作時間不超過8h的減速器,每1200～3000h換油一次。

b.減速器應加入與原來使用牌號相同的油,不得與不同牌號的油相混用,牌號相同而粘度不同的油允許混合使用。

c.在換油過程中,蝸輪應使用運轉時相同牌號的油進行清洗(用煤油等會損害密封件,并影響潤滑油的性能)。

d.減速器運行過程中,當發現油的溫升超過80℃或油溫超過100℃及產生不正常的噪聲等現象時,應停止使用,檢查原因。如因齒面膠合等原因所致,必須排除故障,更換潤滑油后,方可繼續動轉。

e.減速器應定期檢修。發現擦傷、膠合及顯著磨損，必須采取有效措施。備件必須按標準要求制造，更新的備件必須經跑合和負荷試驗后，才能正式使用。

f.用戶應有合理的使用維護規章制度，對減速器的運轉情況和維護中發現的問題作認真記錄。

SCWU型減速機Ⅰ、Ⅱ實體模型（JB/T6387-1992）

SCWU型減速機IF、IIF實體模型（JB/T6387-1992）

頁次：2/3 每頁10條共24條信息分頁：[1][2][3]

德州奧力機械有限公司

電話：0534-2783333 傳真：800-8605133 地址：山東省德州市經濟開發區趙宅路888號

減速機減速機超市 Reducer - Gearbox

原動機	日運轉時間/h	載荷性質及代號
		均勻載荷I^②	中等沖擊載荷Ⅱ^②	強沖擊載荷Ⅲ^③
		f₁
電動機汽輪機水力機	偶然性的0.5^① 間斷性的2^① 2～10 10～24	0.8 0.9 1 1.25	0.9 1 1.25 1.50	1 1.25 1.5 1.75
活塞發動機 (4～6個缸)	偶然性的0.5^① 間斷性的2^① 2～10 10～24	0.9 1 1.25 1.5	1.0 1.25 1.50 1.75	1.25 1.5 1.75 2
活塞發動機 (1～3個缸)	偶然性的0.5^① 間斷性的2^① 2～10 10～24	1 1.25 1.5 1.75	1.25 1.50 1.75 2.0	1.5 1.75 2 2.25

每小時啟動次數	0～10	>10～60	>60～400
f₂	1	1.1	1.2

環境溫度/℃	0～10	>10～20	>20～30	>30～40	>40～50
f₄	0.89	1	1.14	1.33	1.6

有風扇冷卻	f₅=1
無風扇冷卻	n₁/r·min^-1
無風扇冷卻	1500	1000	750	500
中心距a/mm	f₅
63～100	1	1	1	1
>100～225	1.37	1.59	1.59	1.33
>225～315	1.51	1.85	1.89	1.78

中心距a/mm	減速器形式
	SCWU、SCWS	SCWO
	f₆
63～100 125～225 250～315	1 1．2 1．3	1 1．2 1．4

中心距a	與減速器連接尺寸						結構尺寸						質量m/kg
中心距a	c	d₃	D₁	D₂	D₃	螺栓	d₄	D₅(H9)	L₁	L₂	L₃	e	質量m/kg
63	12	150	102	82	9	M8×25	65	25	160	56	24	—	2.5
80	12	175	125	105	9	M8×25	65	25	200	56	24	—	3.6
100	13	218	150	126	11	M10×25	65	25	250	56	24	—	5.6
125	14	250	210	186	13.5	M12×30	65	25	320	56	21	110	6
140	14	277	235	208	13.5	M12×30	65	25	350	56	21	110	8.5
160	15	312	270	228	13.5	M12×30	65	25	400	56	21	125	12
180	15	342	290	255	17.5	M16×35	90	32	450	72	28	140	14
200	15	380	320	255	17.5	M16×35	90	32	500	72	28	155	17
225	15	420	360	275	17.5	M16×35	90	32	560	72	28	180	22
250	15	492	420	290	17.5	M16×35	90	32	630	72	28	180	27
280	20	540	450	360	22	M20×45	130	50	710	110	45	160	45
315	20	600	520	390	22	M20×45	130	50	800	110	45	210	55

中心距a	D₁	y	銷釘GB878-1986	數量
/mm				1
63	102	10	8×20	1
80	125	10	8×20	2
100	150	12	8×20	2
125	210	14	10×24	4
140	235	14	10×24	4
160	270	14	10×24	4
180	290	18	12×28	4
200	320	18	12×28	4
225	360	18	12×28	4
250	420	18	12×28	4
280	450	22	16×35	4
315	520	22	16×40	4

小時負荷率J_C/%	100	80	60	40	20
f₃	1	0.95	0.88	0.77	0.6
