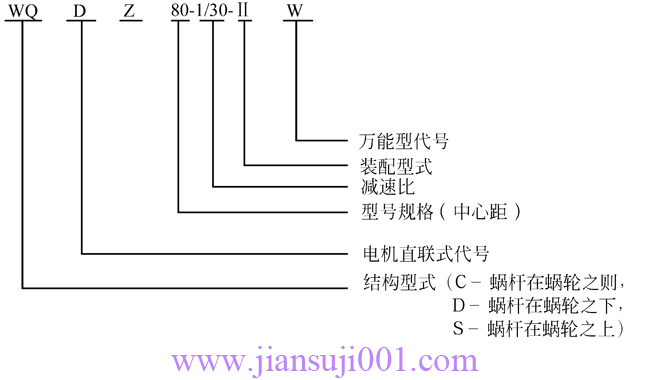

WQ型圓柱蝸桿減速器的特點及型號標記
WQC減速機實體模型
裝配形式一實體模型 裝配形式二實體模型
WQD減速機實體模型
WQS減速機實體模型
WQSZ減速機實體模型
如打開緩慢或無法打開請點擊下載瀏覽插件
如初次打開請耐心等待安裝瀏覽插件
若安裝不成功請點擊下載eDrawings2007瀏覽插件

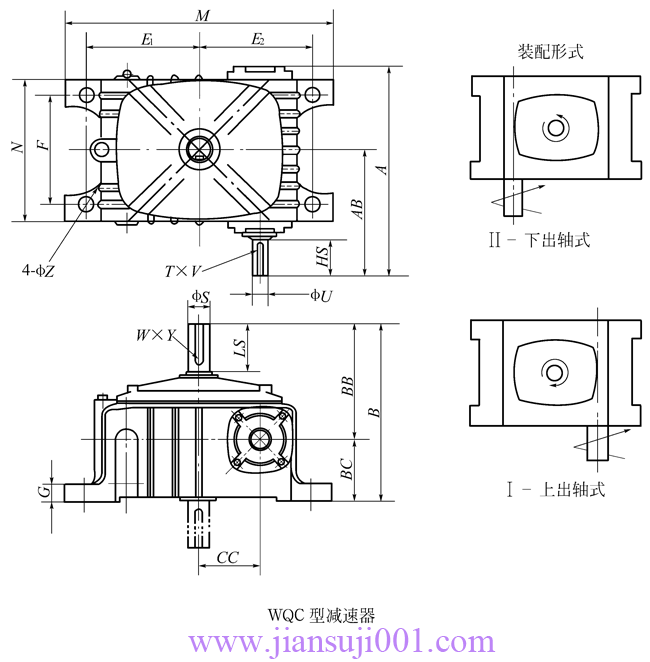

WQC型減速器外形及安裝尺寸
減速比i 1/10～1/30 1/40～1/60 A AB B BB BC CC E1 E2 F M N G φZ 輸入軸 輸出軸 質量m/kg 型號 功率／kW4極 HS φU T×V LS φS W×Y 50 0.18 0.09 175 105 145 95 50 50 93 102 90 220 116 14 11 30 12 4×2.5 40 17 5×3 6.5 60 0.37 0.18 195 120 165 110 55 60 105 120 100 260 126 15 11 40 15 5×3 50 22 7×4 9 70 0.75 0.37 234 140 195 130 65 70 120 135 120 295 156 20 15 40 18 5×3 60 28 7×4 14 80 1.5 0.75 264 160 210 140 70 80 130 150 140 320 176 20 15 50 22 7×4 65 32 10×4.5 21 100 2.2 1.5 322 190 245 155 90 100 155 180 190 375 226 30 15 50 25 7×485 75 38 10×4.5 33 120 4 2.2 385 230 285 185 100 120 185 215 220 450 266 30 18 65 30 7×4 85 45 12×4.5 51 135 5.5 4 435 260 320 210 110 135 210 235 260 495 306 35 18 75 35 10×4.5 95 55 15×5 75 155 7.5 5.5 507 302 392 252 140 155 245 295 290 590 350 45 20 85 40 10×4.5 110 60 15×5 115 175 11 7.5 550 325 412 262 150 175 267 323 320 640 394 45 20 85 45 12×4.5 110 65 18×6 143 200 15 11 590 350 480 305 175 200 290 360 370 710 440 45 22 95 50 12×4.5 125 70 20×7 200 250 18.5 15 710 420 560 360 200 250 350 440 440 860 510 46 27 110 60 15×5 155 90 24×8 345

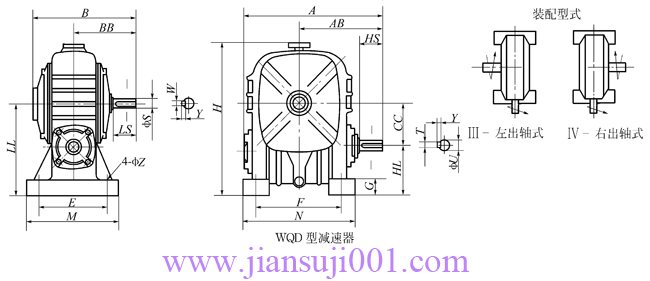

WQD型減速器主要尺寸
減速比i 1/10～1/30 1/40～1/60 A AB B BB CC E F H HL LL M N G φZ 輸入軸 輸出軸 質量m/kg 型號 功率/kW4極 HS φU T×Y LS φS W×Y 40 0.09 0.04 142 85 112 74 40 70 80 135 40 80 90 100 12 10 25 12 4×2.5 28 14 5×3 5 50 0.18 0.09 175 105 145 95 50 95 110 180 50 100 120 140 15 11 30 12 4×2.5 40 17 5×3 7 60 0.37 0.18 195 120 165 110 60 105 120 210 60 120 130 150 20 11 40 15 5×3 50 22 7×4 11 70 0.75 0.37 234 140 195 130 70 115 150 243 70 140 150 190 20 15 40 18 5×3 60 28 7×4 15 80 1.5 0.75 264 160 210 140 80 135 180 273 80 160 170 220 20 15 50 22 7×4 65 32 104.5 22 100 2.2 1.5 322 190 260 155 100 155 220 340 100 200 190 260 25 15 50 25 7×4 75 38 10×4.5 36 120 4 2.2 385 230 290 185 120 180 260 405 120 240 230 320 30 18 65 30 7×4 85 45 12×4.5 63 135 5.5 4 435 260 320 210 135 200 290 455 135 270 250 350 30 18 75 35 10×4.5 95 55 15×5 80 155 7.5 5.5 507 302 387 252 155 220 320 490 135 290 280 390 38 20 85 40 10×4.5 110 60 15×5 114 175 11 7.5 550 325 407 262 175 250 350 565 160 335 310 430 40 20 85 45 12×4.5 110 65 18×6 150 200 15 11 670 350 480 305 200 290 390 625 175 375 360 480 42 22 95 50 12×4.5 125 70 20×7 218 250 18.5 15 810 420 560 360 250 380 480 730 200 450 460 560 42 27 110 60 15×5 155 90 24×8 363

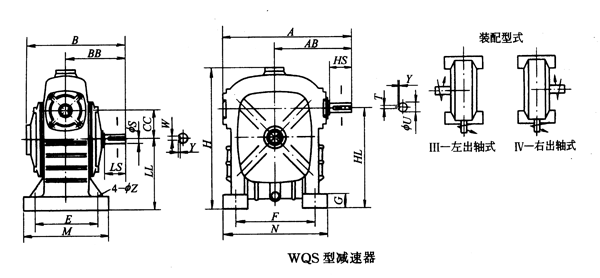

WQS型減速器主要尺寸
減速比i 1/10～1/30 1/40～1/60 A AB B BB CC E F H HL LL M N G φZ 輸入軸 輸出軸 質量m/kg 型號 功率/kW4極 HS φU T×Y LS φS W×Y 40 0.09 0.04 142 85 112 74 40 70 80 135 100 60 90 100 12 10 25 12 4×2.5 28 14 5×3 4 50 0.18 0.09 175 105 145 95 50 95 110 180 130 80 120 140 15 11 30 12 4×2.5 40 17 5×3 7 60 0.37 0.18 195 120 165 110 60 105 120 205 150 90 130 150 20 11 40 15 5×3 50 22 7×4 11 70 0.75 0.37 234 140 195 130 70 115 150 235 175 105 150 190 25 15 40 18 5×3 60 28 7×4 15 80 1.5 0.75 264 160 210 140 80 135 180 265 200 120 170 220 25 15 50 22 7×4 65 32 10×4.5 22 100 2.2 1.5 322 190 230 155 100 155 220 327 250 150 190 260 25 15 50 25 7×4 75 38 10×4.5 36 120 4 2.2 385 230 285 185 120 180 260 388 300 180 230 320 30 18 65 30 7×4 85 45 12×4.5 63 135 5.5 4 435 260 320 210 135 200 290 445 350 215 250 350 30 18 75 35 10×4.5 95 55 15×5 80 155 7.5 5.5 507 302 387 252 155 220 320 483 390 235 280 390 38 20 85 40 10×4.5 110 60 15×5 114 175 11 7.5 550 325 407 262 175 250 350 540 435 260 310 430 40 20 85 45 12×4.5 110 65 18×6 150 200 15 11 670 350 480 305 200 290 390 610 490 290 360 480 42 22 95 50 12×4.5 125 70 20×7 218 250 18.5 15 810 420 560 360 250 380 480 755 600 350 460 560 48 27 110 60 15×5 155 90 24×8 363

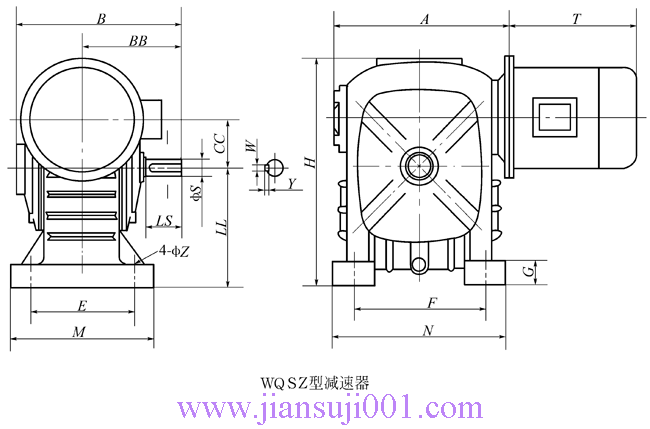

WQSZ型減速器主要尺寸
減速比i 1/10～1/30 1/40～1/60 1/10～1/30 1/40～1/60 A T B BB CC E F H LL M N G φZ 輸出軸 質量m/kg(不含電機) 型號 4極電機 功率/kW質量/kg 6極電機 功率/kW質量／kg LS φS W×Y 50 0.09/9 0.04 － － 165 所配電機大小計入高 175 95 50 95 110 180 80 120 140 15 11 40 17 5×3 7 60 0.18/10 0.09 － － 185 190 110 60 105 120 205 90 130 150 20 11 50 22 7×4 11 70 0.37/12 0.18 0.18/12 0.09 209 210、230 130 70 115 150 235 105 150 190 25 15 60 28 7×4 14 80 0.75/18 0.37 0.37/15 0.18 242 240 140 80 135 180 265 120 170 220 25 15 65 32 10×4.5 23 100 1.5/27 .75 0.75/23 0.37 310 255 155 100 155 220 327 150 190 270 25 15 75 38 10×4.5 38 120 2.2/34 1.5 1.5/35 0.75 361 310 185 120 180 260 445 180 230 320 30 18 85 45 12×4.5 65 135 4/43 2.2 2.2/45 1.5 412 335 210 135 200 295 483 215 250 350 30 18 95 55 15×5 84 155 5.5/68 4 4/75 2.2 442 402 252 155 220 320 536 235 280 390 32 20 110 60 15×5 120
