YBGB系列管泵用隔爆型三相異步電動機特點

一、概述

YBGB系列管道泵用隔爆型異步電動機是化工、石油等部門輸送管道泵配套的專用電動機。該電動機是在YB系列電動機派生的全封閉自扇冷式電動機。

電動機具有高效、節能、溫升裕度大、壽命長、性能好、噪聲低、振動力、隔爆性能優良等特點。

電動機符合國家標準GB3836.2—1983《爆炸性環境用電氣設備隔爆電氣設備“d”》的規定。

防爆等級dⅡAT4型適用于含有ⅡA級，溫度組別為T1、T2、T3、T4組爆炸危險性混合物存在的場所。

防爆等級dⅡBT4型適用于含有ⅡB級，溫度組別為T1、T2、T3、T4組爆炸危險性混合物存在的場所。

電動機主體外殼防護等級：戶內用為IP44，戶外用IP54，接線盒均為IP54。如訂貨時不注明防護等級者，均按IP44供貨。

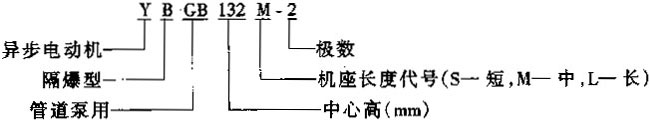

型號含義

使用條件環境空氣溫度隨季節變化，范圍為-20～+40℃；海拔不超過1000m；頻率為50H_Z；空氣中經常或不定期地存在一種或多種化學腐蝕介質，其允許濃度不大于表1規定。戶外形電動機除適應上述條件外，還應適應下列環境條件：最大降雨量5mm/min；太陽輻射強度1000W/m²；有塵砂、冰、雪、霜和露。

電動機的接法，在電壓380V，功率3KW及以下者為Y聯結；4KW及以上者為△聯結；660V為Y聯結。

表1

化學腐蝕介質	允許濃度/（mg/m³）	備注
氧氣	0.25
氯化氫	2.00
二氧化硫及三氧化硫	3.00	折算為二氧化硫濃度
氮的氧化物	1.50	折算為五氧化二氮濃度
硫化氫	4.50
氨氣	5.00
酸霧、堿霧	少量

二、結構簡介

定子：定子鐵心繞組經浸漬處理，使之形成為一個完整的整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。電動機的絕緣等級為F級，但溫升限值在B級允許范圍內，即戶內為80K，戶外為75K，溫升裕度大，使用壽命長。

轉子：電動機采用熱套或冷壓工藝，鑄鋁轉子，并經校驗動平衡。

接線盒：YBGB系列電動機的接線盒為圓筒形隔爆結構，盒內有較大的空腔，便于接線，進線分橡套電纜和鋼管布線兩種，并按不同的起動要求，分別制成一個或兩個進線口，接線盒空腔與機座主空腔之間為螺紋隔爆結構。接線盒位于靠近軸伸端，可以兩側進線。定貨時無特殊要求，均按一個進線口供貨。

風罩：鋼板結構，其通孔為8mm×8mm方孔，在防止一定大小外物侵入的前提下得到最大的通風面積，風路暢通，外形美觀，剛性好，防護等級為IP20。

軸承：選用電機專用軸承和止推軸承，承受軸向力。

電動機的安裝結構型式為立式安裝。

電動機接線盒鋼管布線的進線口螺紋規格，見表2。

表2 （單位：mm）

中心高	進線口螺紋	中心高	進線口螺紋
80～112 132～180	M30×2 M36×2	200～225 250～280	M48×2 M64×2

YBGB系列管泵用隔爆型三相異步電動機技術參數

表3 電動機空載運轉時噪聲限值表

功率/KW	同步轉速/（r/min）		功率/KW	同步轉速/（r/min）
	3000	1500		3000	1500
	聲功率級/dB（A）			聲功率級/dB（A）
0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11	— 71 71 75 75 79 79 83 83 87	67 67 67 67 70 70 74 78 78 82	15 18.5 22 30 37 45 55 75 90	87 87 92 95 95 97 97 99 99	82 82 82 84 84 84 86 90 90

注：噪聲容差為+3dB（A）。

表4 電動機空載時測得的振動速度有效值表

機座號（中心高）	80～132		100～225		250～315
同步轉速/（r/min）	3000	1500	3000	1500	3000	1500
振動速度/（mm/s）	1.8	1.8	2.8	1.8	4.5	2.8

表5 YBGB系列電動機主要性能指標

型號	額定功率 /KW	額定電流 /A	額定轉速 /（r/min）	效率（%）	功率因數	堵轉電流	堵轉轉矩	最大轉矩	重量 /kg
						額定電流	額定轉矩	額定轉矩
YBGB801-2 YBGB802-2 YBGB90S-2 YBGB90L-2 YBGB100L-2 YBGB112M-2 YBGB132S1-2 YBGB132S2-2 YBGB160M1-2 YBGB160M2-2 YBGB160L-2 YBGB180M-2 YBGB200L1-2 YBGB200L2-2 YBGB225M-2 YBGB250M-2 YBGB280S-2 YBGB280M-2 YBGB315S-2 YBGB315L1-2 YBGB315L2-2 YBGB315-2 YBGB801-4 YBGB802-4 YBGB90S-4 YBGB90L-4 YBGB100L1-4 YBGB100L2-4 YBGB112M-4 YBGB132S-4 YBGB132M-4 YBGB160M-4 YBGB160L-4 YBGB180M-4 YBGB180L-4 YBGB200L-4 YBGB225S-4 YBGB225M-4 YBGB250M-4 YBGB280S-4 YBGB280M-4 YBGB315S-4 YBGB315M-4 YBGB315L1-4 YBGB315L2-4	0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 0.55 0.75 1.1 1.5 2.2 3.0 4.0 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200	1.81 2.52 3.44/2.06 4.74/2.73 6.39/3.68 8.21/4.73 11.2/6.48 15.0/8.65 21.8/12.5 29.4/16.9 35.5/20.4 42.2/24.3 56.9/32.8 69.8/40.2 84.0/48.3 102/59.1 139.2/80.1 166.1/95.6 203/116.5 242.2/179.5 292.1/168.2 365/210 1.51 2.01 2.75/1.58 3.65/2.10 5.03/2.90 6.82/3.93 8.77/5.05 11.6/6.7 15.4/8.87 22.6/13 30.3/17.4 35.9/20.7 43.5/24.5 56.8/32.7 70.4/40.5 84.2/48.5 103/59.0 140/80.4 164/94.6 200.8/115.6 239.7/138 289/166.4 361/207	2825 2825 2840 2840 2880 2890 2900 2900 2930 2930 2930 2940 2950 2950 2970 2970 2970 2970 2982 2982 2982 2982 1390 1390 1400 1400 1420 1420 1440 1440 1440 1460 1470 1470 1470 1480 1480 1480 1480 1480 1480	75.0 77 78 80.5 82.0 85.0 85.0 86.2 87.2 88.2 89.0 89.0 90.0 90.5 91.5 91.5 92 92.5 92.5 93 93.5 93.5 73.0 74.5 78.0 79.0 81.0 82.5 84.5 85.5 87.0 88.0 88.5 91.0 91.5 92.2 91.8 92.3 92.6 92.7 93.5 93.5 93 94.5 94.5	0.84 0.86 0.85 0.86 0.87 0.87 0.88 0.88 0.88 0.88 0.89 0.89 0.89 0.89 0.89 0.89 0.89 0.89 0.89 0.89 0.89 0.89 0.76 0.76 0.78 0.79 0.82 0.81 0.82 0.84 0.85 0.84 0.85 0.86 0.86 0.87 0.87 0.88 0.88 0.88 0.89 0.89 0.89 0.89 0.89	6.5 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 6.8 6.8 6.8 6.8 6.0 6.0 6.5 6.5 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 6.8 6.8 6.8	2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 1.8 1.8 1.8 1.8 2.4 2.3 2.3 2.3 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.0 2.0 2.0 1.9 1.9 2.0 1.9 1.9 1.8 1.8 1.8 1.8	2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.3 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2	24 25 32 38 45 54 78 85 136 152 170 216 265 291 422 506 650 701 950 1151 1180 1256 24 25 34 38 46 48 59 80 96 149 167 221 272 301 391 441 511 651 800 1036 1151 1186 1270

YBGB系列管泵用隔爆型三相異步電動機外形尺寸

頁次：1/1 每頁10條共3條信息分頁：[1]

上海楓信傳動機械有限公司

電話：021-69577328 傳真：021-69577150 地址：上海市嘉定區外岡鎮

減速機減速機超市 Reducer - Gearbox

中心高	D	D₁	D₂	E	F	GD	GE	M	N	P	凸緣孔數	S	a	進線口管螺紋	AC	AD	HF	L₁	L
80	18	17	13	50	6	6	3.5	165	130	200	4	12	45°	2×M30	165	260	225	60	350
90S	22	21	16												180	265			370
90L																			395
100L								215	180	250		15			205	280			430
112M															230	290			460
132S	28	27	21	60	8	7	4	265	230	300				2×M36	270	340	240	70	500
132M																			540
160M								300	250	350		19			325	370			615
160L																			655
180M	32	31	24	90	10	8	5								360	385		80	720
180L																			740
200L								350	300	400				2×M48	400	425	290	80	795
225S	48	47	38	110	14	9	5.5	480	350	450	8		22.5°		450	445			825
225M																			855
250M								500	450					2×M64	500	520	330	100	945
280S										550					560	550			990
280M																			1040
315S								600	500	660	8	24			630	685			1015
315M																			1015
315L																			1015
