     一、概述

JQLX系列輪胎硫化機用電動機是一種有較高起動轉矩的電動機，專為輪胎硫化機配套。

電動機從低速至接近同步轉速時，都能穩定運行，速度越低，輸出力矩越大，堵轉時轉矩接近最大值。

為使主機停即準確，電動機帶有直流圓盤式電磁制動器。

該電動機適合用于輪胎硫化機，啟閉閘（閥），以及其他阻力矩大，短時工作的需要準確停機的機械拖動中。

使用條件額定電壓為380V；額定頻率為50H_Z;絕緣等級為B級；工作定額是短時工作制；海拔不超過1000m；環境空氣溫度隨季節變化，但不超過+40℃；空氣相對濕度≤95%；滿載下全壓起動。

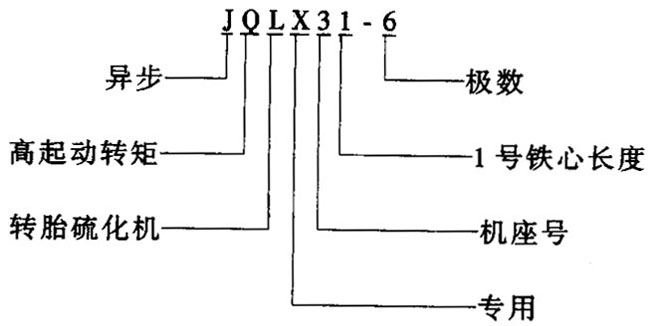

型號含義

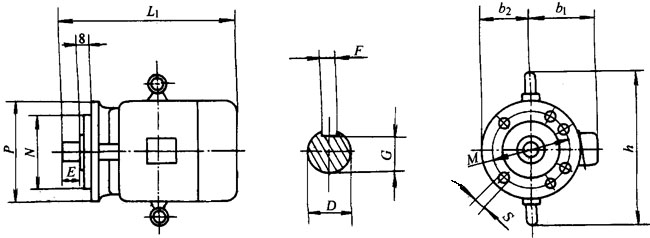

      二、結構簡介

JQLX系列電動機為立式安裝，無底腳，端蓋有凸緣，機殼表面并有散熱筋，全封閉自然冷卻方式。電動機的非軸伸端有直流圓盤式電磁制動器。電動機的轉子導調用高阻鋁合金材料制造，其于與普通電動機相似。

制動器的結構：電磁鐵由鐵心及勵磁繞組組成，銜接采用優質鋼板制成，銜鐵采用優質鋼板制成，制動件采用鋁合金鑄成，摩檫片采用石棉纖維壓制而成，摩檫片與制動見用鉚釘結成一體。

制動器的工作原理：制動器的工作定額與電動機是一致的，制動器用外加直流電源，當電動機接入電源，制動器線圈應同時通電，電磁鐵立即將銜鐵吸上，并使埋置在電磁鐵內的彈簧壓縮，使制動件與銜鐵和摩檫片脫開，制動件隨帶失軸套與轉子一起轉動，當電動機切斷電源，制動器應同時切斷，電磁鐵失去電磁吸力，彈簧立即推動銜鐵壓緊制動件產生摩檫力矩，將電動機轉子立即剎車。

電動機選用標準軸承，軸伸端選用308、309和311滾動軸承，非軸伸端選用308、310和312滾動軸承。
