YTPS系列交流變頻調速三相異步電動機特點（H80～200mm）

YTPS系列交流變頻調速三相異步電動機技術數據（H80～200mm）

YTPS系列電動機控制部份性能參數表

交流輸入	額定電壓額定頻率	3相380V±10％ 50Hz
變頻器輸出	控制方式頻率范圍頻率精度過載能力	正弦波PWM 0～60～127Hz ±0.5％ 150％，1min
控制功能	頻率設定起動停止緩沖可調時間	面板旋鈕調節或外設信號（0～5V，4～20mA）面板開關控制或外部信號控制 0.2～150_S（加速及減速時間）
顯示	頻率顯示故障顯示	面板LED數字顯示面板LED顯示故障種類（共8種）
保護功能	失速防止過電壓過電流低電壓過熱瞬間停止過負載其他原因故障	加速電流超過額定的140％或降速再生電壓高于額定的120％工作電壓超過額定的10％瞬間電流超過額定的50％工作電壓低于額定的15％散熱器溫度高于75℃ 15ms瞬間停電超過110％額定輸出電流干擾或接線不正確時跳脫
輸出特性	＜50Hz ≧50Hz	恒轉矩輸出恒功率輸出

表2 YTPS系列電動機技術數據表

型號	額定功率 /kW	額定電流 /A	轉速范圍 /（r/min）	變頻器外形尺寸/mm
型號	額定功率 /kW	額定電流 /A	轉速范圍 /（r/min）	長	寬	高
YTPS801-2 YTPS802-2	0.75 1.1	4.5 4.5	180～7600	160 160	145 145	225 225
YTPS90S-2 YTPS92L-2	1.5 2.2	6.5 9.5		208 208	140 140	300 300
YTPS100L-2	3.0	9.5		208	140	300
YTPS112M-2	4.0	14		208	140	300
YTPS132S1-2 YTPS132S2-2	5.5 7.5	18 25	180～7600	230	260	380
YTPS160M1-2 YTPS160M2-2 YTPS160L-2	11 15 18.5	33 41 51	180～7600	350	250	500
YTPS180M-2	22	65	180～7600	350	250	680
YTPS200L1-2 YTPS200L2-2	30 37	83 105	180～7600	350	250	680
YTPS801-4 YTPS802-4	0.55 0.75	2.5 4.5	90～3800	160	145	225
YTPS90S-4 YTPS90L-4	1.1 1.5	4.5 6.5	90～3800	208	140	300
YTPS100L1-4 YTPS100L2-4	2.2 3	9.5 9.5	90～3800	208	140	300
YTPS112M-4	4	14	90～3800	208	140	300
YTPS132S-4 YTPS132M-4	5.5 7.5	18 25	90～3800	230	260	380
YTPS160M-4 YTPS160M-4	11 15	33 41	90～3800	350	250	500
YTPS180M-4 YTPS180L-4	18.5 22	51 65	90～3800	350	250	680
YTPS200L-4	30	83	90～3800	350	250	680
YTPS90S-6 YTPS90L-6	0.75 1.1	4.5 4.5	60～2530	160	145	225
YTPS100L-6	1.5	6.5	60～2530	208	140	300
YTPS112M-6	2.2	9.5	60～2530	208	140	300
YTPS132S-6 YTPS132M1-6 YTPS132M2-6	3 4 5.5	9.5 14 18	60～2530	208	260	300
YTPS160M-6 YTPS160L-6	7.5 11	25 33	60～2530	230 350	250	380 500
YTPS180L-6	15	41	60～2530	350	250	500
YTPS200L1-6 YTPS200L2-6	18.5 22	51 65	60～2530	350	250	500
YTPS132S-8 YTPS132M-8	2.2 3	9.5 9.5	45～1900	208	140	300
YTPS160M1-8 YTPS160M2-8 YTPS160L-8	4 5.5 7.5	14 18 25	45～1900	208 230	140 260	300 380
YTPS180L-8	11	33	45～1900	350	250	500
YTPS200L-8	15	41	45～1900	350	250	500

YTPS系列交流變頻調速三相異步電動機外形尺寸（H80～200mm）

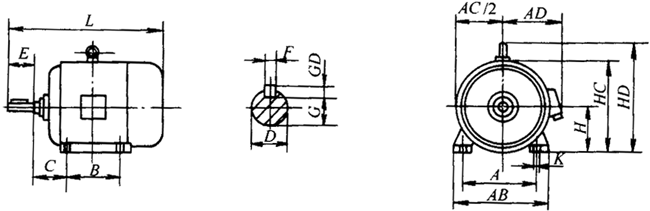

圖1 YTPS系列外形尺寸圖（B3）（見表3）

表3 （單位：mm）

機座號	H	A	B	C	D	E	F	G	GD	K	AB	AC/2	AD	HC	HD	L
80	80	125	100	50	19	40	6	155	6	10	165	85	150	170	—	290
90S	90	140	100	56	24	50	8	20	7	10	180	90	155	190	—	315
90L	90	140	125	56	24	50	8	20	7	10	180	90	155	190	—	340
100L	100	160	140	63	28	60	8	24	7	12	205	105	180	—	245	380
112M	112	190	140	70	28	60	8	24	7	12	245	115	190	—	265	400
132S	132	216	140	89	38	80	10	33	8	12	280	135	210	—	315	475
132M	132	216	178	89	38	80	10	33	8	12	280	135	210	—	315	515
160M	160	254	210	108	42	110	12	37	8	15	330	165	255	—	385	605
160L	160	254	254	108	42	110	12	37	8	15	330	165	255	—	385	650
180M	180	279	241	121	48	110	14	42.5	9	15	355		285	—	430	670
180L	180	279	279	121	48	110	14	42.5	9	15	355		285	—	430	710
200L	200	318	305	133	55	110	16	49	10	19	395		315	—	475	775

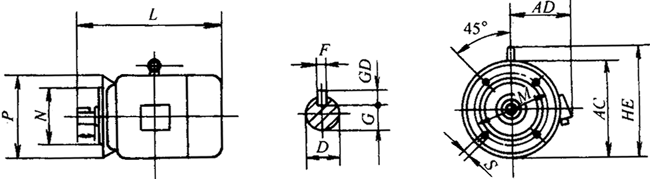

圖2 YTPS系列外形尺寸圖（B5）（見表4）

表4 （單位：mm）

機座號	M	N	P	S	D	E	F	G	GD	AC	AD	L	HE
80	165	130	200	4×ф12	19	40	6	15.5	6	165	150	290	185
90S	165	130	200	4×ф12	24	50	8	20	7	175	155	315	195
90L	165	130	200	4×ф12	24	50	8	20	7	175	155	340	195
100L	215	180	250	4×ф15	28	60	8	24	7	205	180	380	245
112M	215	180	250	4×ф15	28	60	8	24	7	230	190	400	265
132S	265	230	300	4×ф15	38	80	10	33	8	270	210	475	315
132M	265	230	300	4×ф15	38	80	10	33	8	270	210	515	315
160M	300	250	350	4×ф19	42	110	12	37	8	325	255	605	385
160L	300	250	350	4×ф19	42	110	12	37	8	325	255	650	385
180M	300	250	350	4×ф19	48	110	14	42.5	9	380	285	670	430
180L	300	250	350	4×ф19	48	110	14	42.5	9	380	285	710	430
200L	350	300	400	4×ф19	55	110	16	49	10	420	315	775	480

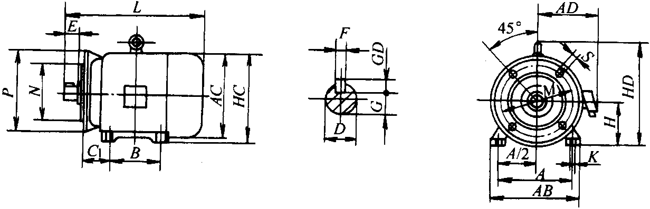

圖3 YTPS系列外形尺寸圖（B35）（見表4）

表5 （單位：mm）

機座號H	A	B	C₁	D	E	F	G	GD	K	M	N	P	S	AB	AC	AD	HC	HD	L
80	125	100	50	19	40	6	15.5	6	10	165	130	200	4×ф12	165	165	150	170	170	290
90S	140	100	56	24	50	8	20	7	10	165	130	200	4×ф12	180	175	155	190	190	315
90L	140	125	56	24	50	8	20	7	10	165	130	200	4×ф12	180	175	155	190	190	340
100L	160	140	63	28	60	8	24	7	12	215	180	250	4×ф15	205	205	180	—	245	380
112M	190	140	70	28	60	8	24	7	12	215	180	250	4×ф15	245	230	190	—265	400
132S	216	140	89	38	80	10	33	8	12	265	230	300	4×ф15	280	270	210	—	315	475
132M	216	178	89	38	80	10	33	8	12	265	230	300	4×ф15	280	270	210	—	315	515
160M	254	210	108	42	110	12	37	8	15	300	250	350	4×ф19	330	325	255	—	385	605
160L	254	254	108	42	110	12	37	8	15	300	250	350	4×ф19	330	325	255	—	385	650
180M	279	241	121	48	110	14	42.5	9	15	300	250	350	4×ф19	355	380	285	—	430	670
180L	279	279	121	48	110	14	42.5	9	15	300	250	350	4×ф19	355	380	285	—	430	710
200L	318	305	133	55	110	16	49	10	19	350	300	400	4×ф19	395	420	315	—	475	775
